REAR AXLE SHAFT & HUB

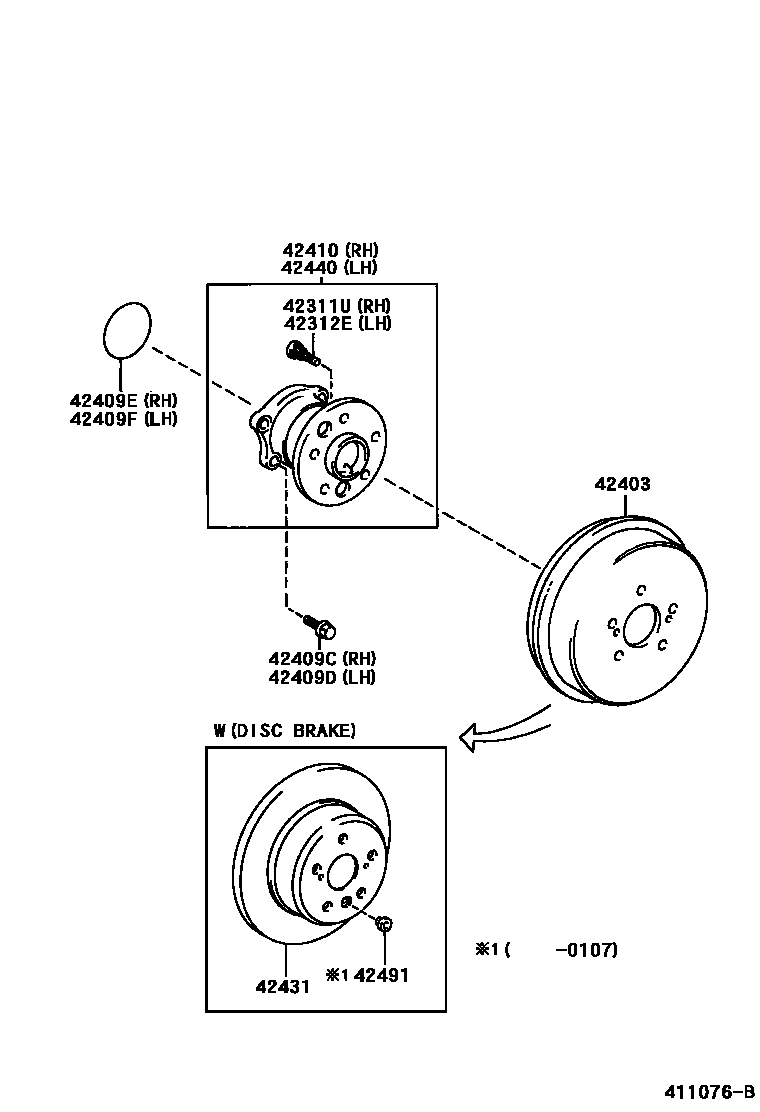

Parts diagram
42311UBOLT, HUB(FOR REAR AXLE RH)
main90942-02047i200203
L=41
main90942-02049i199710-200203
main90942-02049i200203
L=45
42312EBOLT, HUB(FOR REAR AXLE LH)
main90942-02047i200203
L=41
main90942-02049i200203
L=45
main90942-02049i199710-200203
42403DRUM SUB-ASSY, REAR BRAKE
main42431-05020i199710-200007
42409CBOLT (FOR REAR AXLE BEARING RH)
main90105-10124i199710
42409DBOLT (FOR REAR AXLE BEARING LH)
main90105-10124i199710
42409ERING, O (FOR REAR AXLE BEARING RH)
main90301-63003i199710-200108
main90301-63006i200108
42409FRING, O (FOR REAR AXLE BEARING LH)
main90301-63003i199710-200108
main90301-63006i200108
42410HUB & BEARING ASSY, REAR AXLE, RH
main42410-05050i199710-200007
main42450-05030i199710
W(ABS)
main42450-05030i199908
42431DISC, REAR
main42431-05040i200107
main42431-20430i200001-200107
42440HUB & BEARING ASSY, REAR AXLE, LH
main42410-05050i199710-200007
main42450-05030i199710
W(ABS)
main42450-05030i199908
42491PLUG, SHOE ADJUSTING HOLE (FOR PARKING BRAKE)
main47491-22020i200001-200107

11 parts on this diagram · 1 diagram in section
