BRAKE TUBE & CLAMP

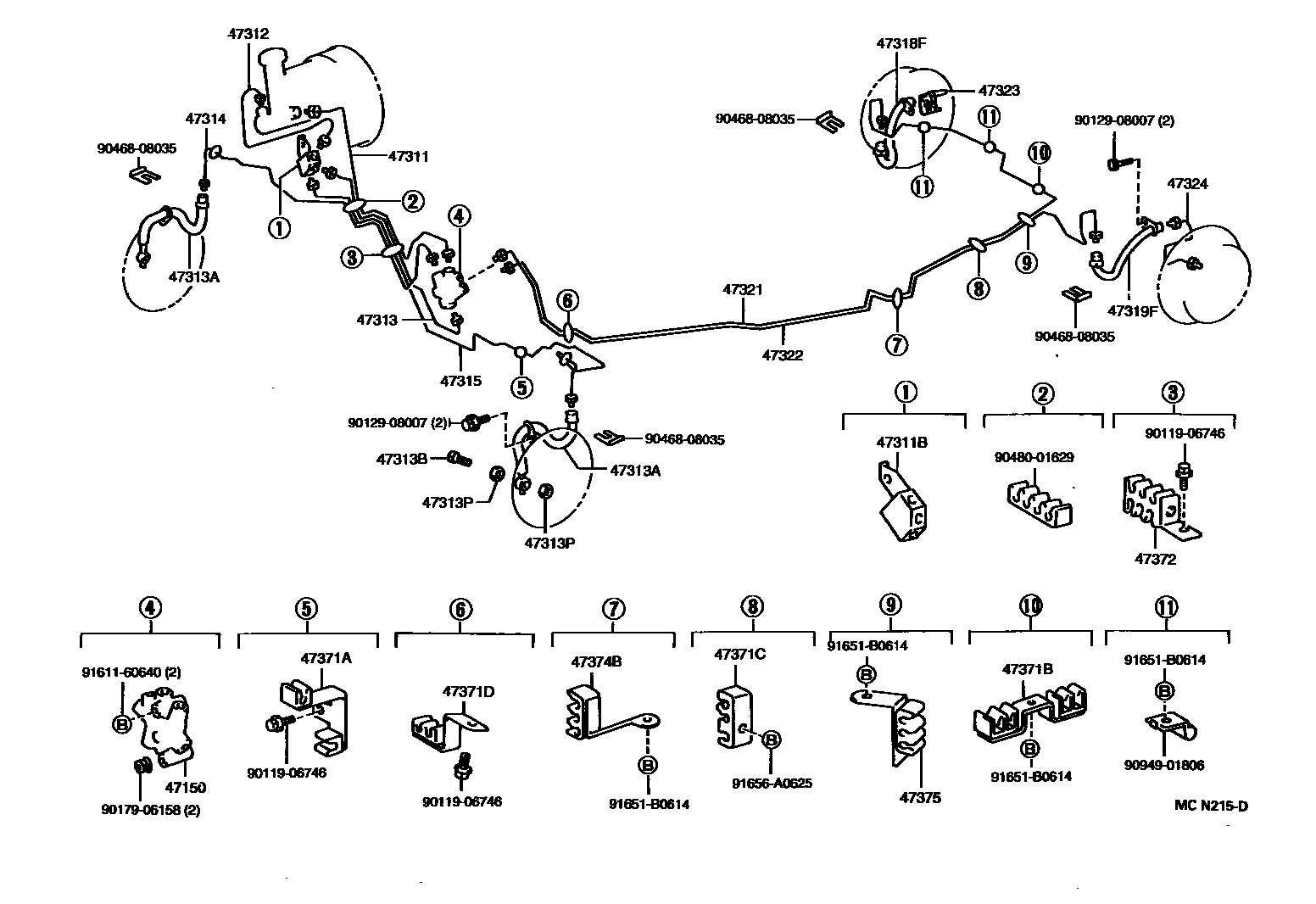

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12080i¥16,800199601-199710
main47150-12110i¥13,400199212-199601
sub47150-12250¥13,500
47311TUBE, FRONT BRAKE, NO.1
main47311-05010i199212-199412
main47311-05020i¥1,290199212-199710
main47311-05030i199212-199405
W(*66)
main47311-05040i199212-199405
W(*66)
main47311-05060i199405-199412
W(*66)
main47311-05070i199405-199412
W(*66)
main47311-05080i199410-199601
W(*66)
main47311-05090i¥370199410-199710
W(*66)
main47311-05100i¥730199412-199710
main47311-05110i¥1,810199601-199710
W(*66)
main47311-2B020i¥390199410-199412
W(*66)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main47391-05010i199601-199710
main47391-05020i199601-199710
main47391-05020i199412-199601
TEVES
main47391-05040i199601-199710
W(*66)
main47391-05040i199412-199601
W(*66),TEVES
main90412-10204i¥990199412-199601
W(*66),TOYOTA
main90412-10204i¥990199212-199412
W(*66)
main90413-10193i¥990199212-199601
main90413-10269i¥990199412-199601
TOYOTA
main90413-10269i¥990199212-199412
47312TUBE, FRONT BRAKE, NO.2
main47311-05050i¥370199412-199601
TEVES
main47311-05050i¥370199601-199710
main47311-2B020i¥390199212-199412
main47311-2B020i¥390199412-199601
TOYOTA
main47312-05010i¥540199412-199601
BOOSTER:TEVES
main47312-05010i¥540199601-199710
main47312-20310i¥550199412-199601
BOOSTER:AISIN
main47312-20310i¥550199212-199412
47313TUBE, FRONT BRAKE, NO.3
main47313-05010i199212-199412
main47313-05020i199212-199710
main47313-05030i199212-199405
W(*66)
main47313-05040i199212-199405
W(*66)
main47313-05050i199405-199412
W(*66)
main47313-05060i199405-199412
W(*66)
main47313-05070i199410-199601
W(*66)
main47313-05080i¥540199410-199710
W(*66)
main47313-05090i¥930199412-199710
main47313-05100i¥2,000199601-199710
W(*66)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90080-94001i199312-199412
W(*66),LH
main90080-94001i199308-199710
LH
main90080-94001i199312-199601
BOOSTER:TEVES,LH
main90080-94015i199308-199710
RH
main90080-94015i199312-199601
BOOSTER:TEVES,RH
main90080-94015i199312-199412
W(*66),RH
main90947-02742i¥2,470199312-199601
BOOSTER:AISIN,RH
sub90947-02821¥2,450
main90947-02742i¥2,470199312-199412
W(*66),RH
sub90947-02821¥2,450
main90947-02742i¥2,470199212-199312
RH
sub90947-02821¥2,450
main90947-02743i¥2,470199312-199601
BOOSTER:AISIN,LH
sub90947-02820¥2,450
main90947-02743i¥2,470199212-199312
LH
sub90947-02820¥2,450
main90947-02743i¥2,470199312-199412
W(*66),LH
sub90947-02820¥2,450
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200199212-199710
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-30010i¥310199212-199710
47314TUBE, FRONT BRAKE, NO.4
main47314-05010i199212-199710
main47314-05020i199212-199710
main47314-05030i199212-199710
W(*66)
main47314-05040i199212-199710
W(*66)
47315TUBE, FRONT BRAKE, NO.5
main47315-05010i199212-199412
main47315-05020i199212-199710
main47315-05030i199212-199412
W(*66)
main47315-05040i199412-199601
main47315-05050i199212-199412
W(*66)
main47315-05060i¥930199410-199710
W(*66)
main47315-05070i¥730199410-199710
W(*66)
main47315-05080i¥1,620199601-199710
47318TUBE, FRONT BRAKE, NO.8
main47318-05010i199212-199412
main47318-05020i199212-199412
main47318-05030i199410-199601
main47318-05040i¥1,290199410-199601
main47318-05040i¥1,290199601-199710
W(*66)
main47318-05050i¥1,290199601-199710
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90080-94016i199308-199710
main90947-02634i¥1,960199212-199601
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90080-94017i199308-199710
main90947-02694i¥1,960199212-199601
47321TUBE, REAR BRAKE, NO.1
main47321-05010i199212-199601
main47321-05020i199505-199601
main47321-05020i199212-199601
W(*66)
main47321-05030i¥3,920199601-199710
main47321-05040i¥3,440199601-199710
W(*66)
47322TUBE, REAR BRAKE, NO.2
main47322-05010i199212-199601
main47322-05020i199505-199601
main47322-05020i199212-199601
W(*66)
main47322-05030i¥3,240199601-199710
main47322-05040i¥3,440199601-199710
W(*66)
47323TUBE, REAR BRAKE, NO.3
main47323-05010i199212-199710
47324TUBE, REAR BRAKE, NO.4
main47324-05010i199212-199710
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20301i¥810199212-199710
W(*66)
main47371-20311i¥740199212-199710
main47371-20340i¥440199212-199710
47371BCLAMP, BRAKE TUBE, NO.6
main47371-20411i¥730199212-199710
main47371-20411i¥730199412-199710
W(*66)
main47371-20500i¥610199412-199710
47371CCLAMP, BRAKE TUBE, NO.7
main47371-20380i¥520199212-199710
47371DCLAMP, BRAKE TUBE, NO.8
main47371-20600i¥460199601-199710
47372CLAMP, BRAKE TUBE, NO.2
main47371-20200i¥660199303-199710
main47371-20320i¥500199212-199710
W(*66)
main47371-20370i¥660199212-199303
sub47371-20200¥660
main47371-20390i¥1,320199601-199710
W(*66)
main47371-20390i¥1,320199212-199601
47374BCLAMP, BRAKE TUBE, NO.4
main47371-20291i¥620199212-199710
47375CLAMP, BRAKE TUBE, NO.5
main47371-20351i¥620199212-199710
main47371-20421i¥660199212-199710
W(*66)
main47371-20421i¥660199505-199710
9011906746
main90119-06746¥90
9012908007
main90129-08007¥90
9017906158
main90179-06158¥70
9046808035
main90468-08035¥110
9048001629
main90480-01629¥300
9094901806
main90949-01806¥240
9161160640
main91611-60640¥130
91651B0614
main91651-B0614¥100
91656A0625
main91656-A0625¥110

33 parts on this diagram · 9 diagrams in section
