FUEL INJECTION SYSTEM

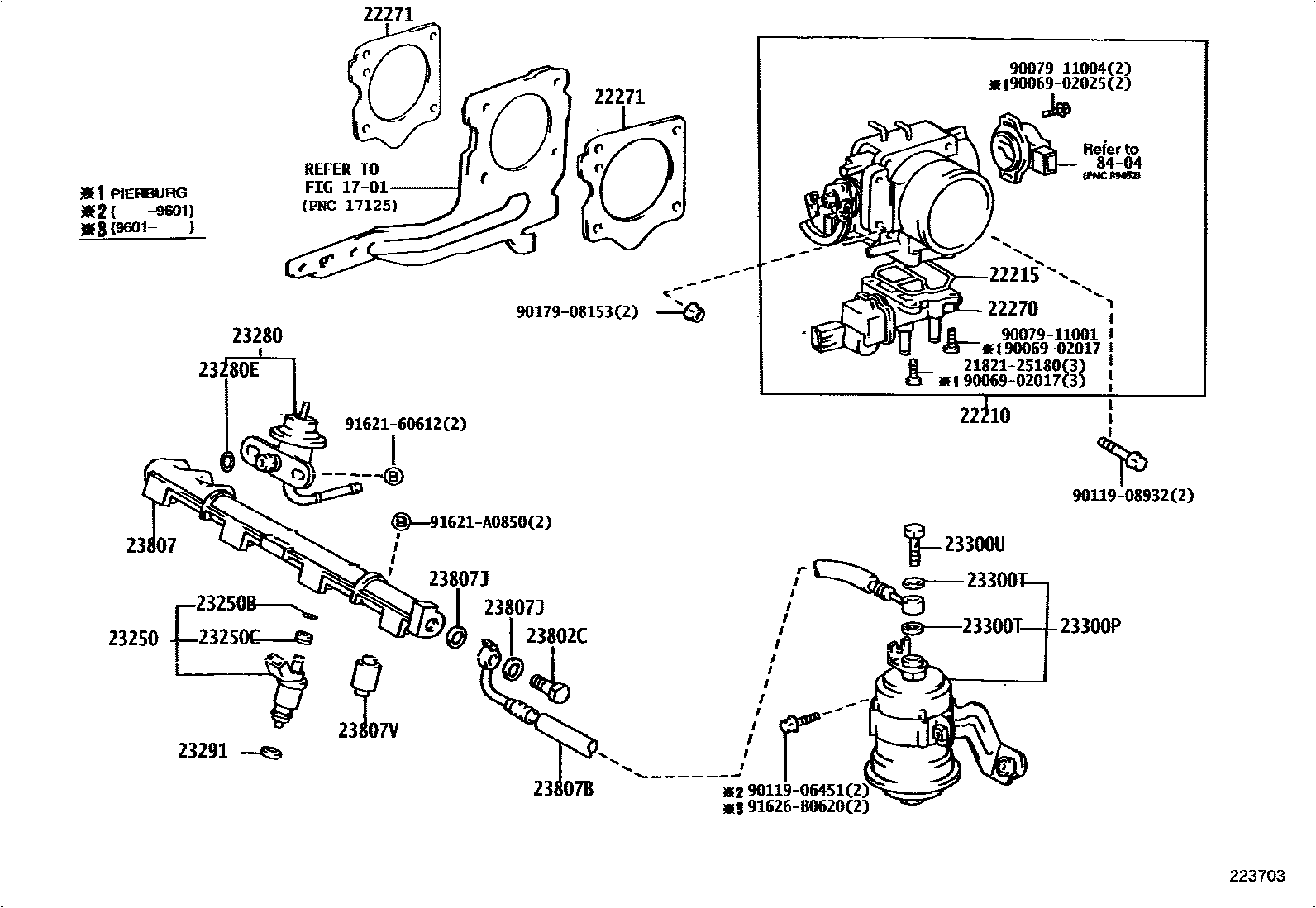

Parts diagram
1701
22210BODY ASSY, THROTTLE
main22210-02020i199405-199412
LEAN BURN,(L)
main22210-02030i199402-199601
main22210-02040i199405-199412
main22210-02050i199412-199601
LEAN BURN
main22210-02060i199412-199710
main22210-02070i199601-199710
CIS
main22210-02080i199601-199710
main22210-02090i199601-199710
main22210-02110i199601-199710
main22210-16680i199212-199402
main22210-16710i199212-199601
main22210-16720i199212-199412
LEAN BURN,(J)
main22210-16740i199212-199402
main22210-74780i199212-199405
main22210-74790i199212-199405
main22210-7A190i199405-199601
main22210-7A200i199405-199601
main22210-7A290i199601-199710
main22210-7A300i199601-199710
22215GASKET, THROTTLE BODY COVER
main22215-74400i199212-199710
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-15010i199402-199412
LEAN BURN
main22270-16050i199402-199601
main22270-16060i199601-199710
LEAN BURN
main22270-16080i199601-199710
main22270-74040i199212-199405
main22270-74050i199212-199405
main22270-74140i199601-199710
main22270-74240i199405-199601
main22270-74250i199405-199601
22271GASKET, THROTTLE BODY
main22271-02020×2i199412-199710
(L)
main22271-15020×2i199601-199710
(J)
main22271-74021i199212-199309
main22271-74022i199309-199710
23250INJECTOR ASSY, FUEL
main23209-02020×4i199402-199710
main23209-02030×4i199601-199710
LEAN BURN
main23209-16120×4i199212-199412
LEAN BURN
main23209-16150×4i199402-199601
main23209-74100×4i199212-199710
23250BRING, O(FOR FUEL INJECTOR)
main90080-30029×4i199501-199601
main90301-07001×4i199212-199501
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005×4i199212-199710
23280REGULATOR ASSY, FUEL PRESSURE
main23280-15020i199212-199710
main23280-16120i199212-199601
LEAN BURN
main23280-74100i199212-199710
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i199212-199710
23291INSULATOR, INJECTOR VIBRATION
main23291-41010×4i199212-199710
23300PFILTER, FUEL(FOR EFI)
main23300-19315i199212-199710
main23300-19325i199212-199710
main23300-19345i199703-199710
CIS OR POOR-UNLEADED
main23300-79335i199212-199710
main23300-79355i199611-199710
ISRAEL & TURKEY OR ISRAEL SPEC
23300TGASKET(FOR FUEL FILTER)
main90430-12026×2i199212-199710
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i199212-199710
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-08004i199212-199710
main90401-12097i199212-199710
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-15050i199212-199710
main23814-16120i199212-199710
main23814-74080i199212-199404
main23814-74110i199404-199710
23807BHOSE, FUEL DELIVERY PIPE
main23271-02030i199412-199710
(L)
main23271-02040i199412-199710
(L)
main23271-16160i199212-199601
LEAN BURN,(J)
main23271-16170i199212-199710
(J)
main23271-74380i199212-199710
main23271-74390i199212-199710
23807JGASKET, PIPE FUEL DELIVARY INLET
main90430-12026×2i199212-199710
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90560-11020×2i199212-199508
main90561-06014×3i199212-199710
main90561-08020×2i199212-199710
main90561-08053×2i199508-199710
8404
2182125180SCREW, 2ND THROTTLE VALVE SET
9006902017
9006902025
9007911001
9007911004
9011906451
9011908932
9017908153
9162160612
91621A0850
91626B0620

31 parts on this diagram · 7 diagrams in section
