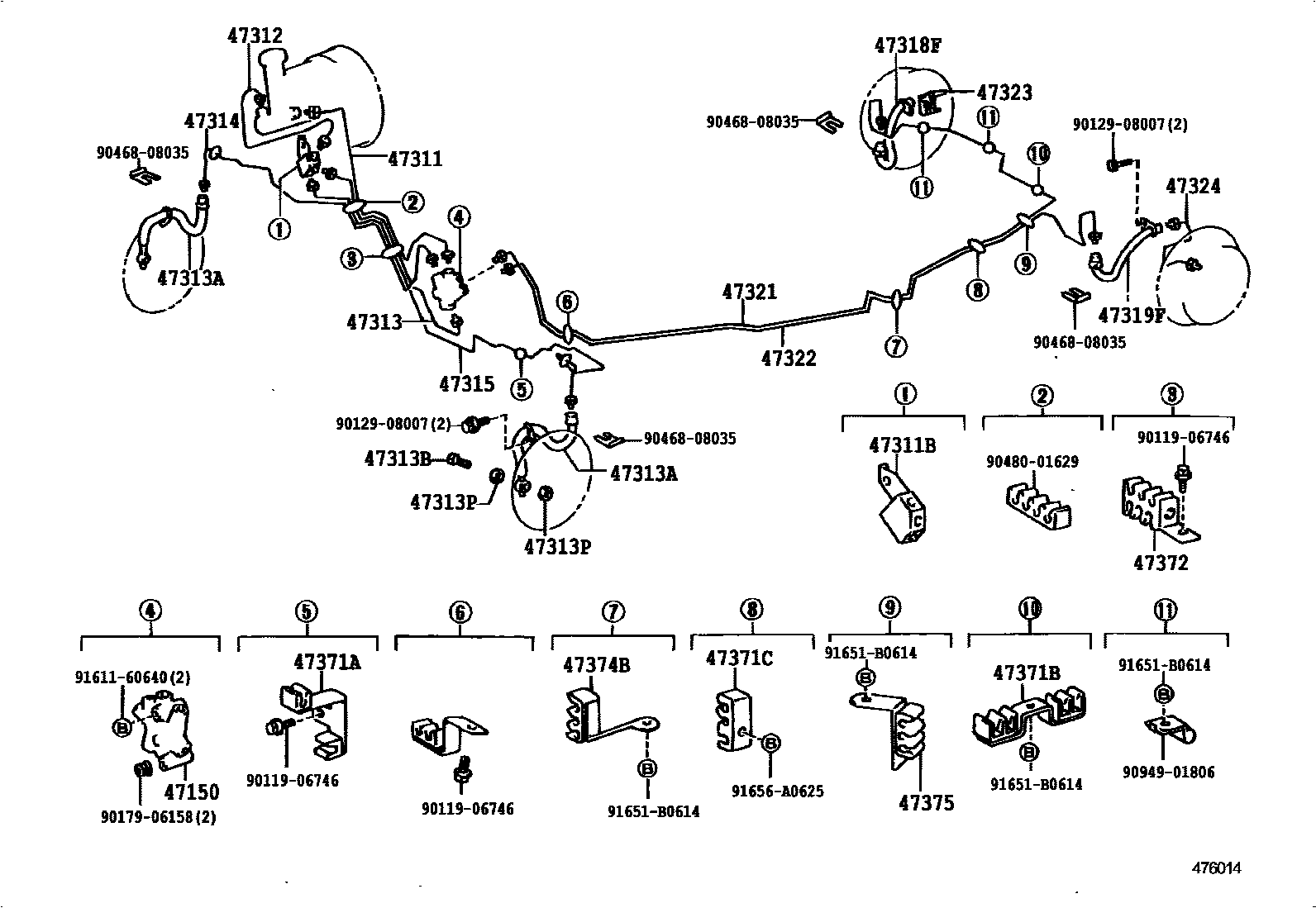

BRAKE TUBE & CLAMP

0001 1 0002 1W(ABS) 0003 1 0004 1W(ABS) 0005 1W(ABS) 0006 1AISIN:W(ABS)

47150VALVE ASSY, PROPORTIONING

main47150-12110iAT190,CT190,ST191..JPP..(GL,XL)¥13,400199202-199412

sub47150-12250¥13,500

main47150-12250iAT190,CT190,ST191..JPP..(GL,XL)¥13,500199412-199601

47311TUBE, FRONT BRAKE, NO.1

main47311-20840iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥750199202-199601

main47311-20880iST191..JPP..RHD..GT¥1,820199202-199402

W(*66)

main47311-2B020iAT190,CT190,ST191..JPP..LHD¥390199202-199601

main47311-2B150iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥1,820199402-199601

W(*66)

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main90412-10199iST191..JPP..GT¥1,180199202-199601

RH

main90412-10200iST191..JPP..GT¥1,180199202-199601

LH

main90412-10204iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥990199202-199601

W(*66)

main90413-10193iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥990199202-199601

main90413-10269iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥990199202-199601

47312TUBE, FRONT BRAKE, NO.2

main47311-20860iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥1,300199202-199601

main47311-20870iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥740199202-199402

W(*66)

main47311-2B160iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥550199402-199601

W(*66)

main47312-20310iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥550199202-199601

47313TUBE, FRONT BRAKE, NO.3

main47313-20610iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥940199202-199601

main47313-20630iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥940199202-199601

main47313-20640iST191..JPP..LHD..GT¥550199202-199402

W(*66)

main47313-20650iST191..JPP..RHD..GT¥1,820199202-199402

W(*66)

main47313-20750iST191..JPP..RHD..GT¥1,820199402-199601

W(*66)

main47313-20760iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥740199402-199601

W(*66)

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02684iST191..JPP..GT¥2,860199202-199601

RH

main90947-02685iST191..JPP..GT¥2,860199202-199601

LH

main90947-02695iAT190,CT190,ST191..JPP..(GL,XL)¥2,860199202-199402

RH

sub90947-02742¥2,470

main90947-02696iAT190,CT190,ST191..JPP..(GL,XL)¥2,860199202-199402

LH

sub90947-02743¥2,470

main90947-02742iAT190,CT190,ST191..JPP..(GL,XL)¥2,470199402-199601

RH

sub90947-02821¥2,450

main90947-02743iAT190,CT190,ST191..JPP..(GL,XL)¥2,470199402-199601

LH

sub90947-02820¥2,450

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10015iAT190,CT190,ST191..JPP..(GL,XL)¥200199402-199601

W(*66)

main90401-10045iAT190,CT190,ST191..JPP..(GL,XL)¥330199202-199601

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-30010iST191..JPP..GT¥310199202-199601

47314TUBE, FRONT BRAKE, NO.4

main47314-20480iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥1,320199202-199601

main47314-20500iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥940199202-199601

main47314-20520iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥550199202-199601

W(*66)

main47314-20530iST191..JPP..RHD..GT¥550199202-199601

main47314-20540iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥750199202-199601

W(*66)

main47314-20550iST191..JPP..LHD..GT¥740199202-199601

47315TUBE, FRONT BRAKE, NO.5

main47315-20540iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥740199202-199601

W(*66)

main47315-20550iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥1,820199202-199601

main47315-20570iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥740199202-199601

main47315-20590iST191..JPP..RHD..GT¥740199202-199601

main47315-20600iAT190,CT190,ST191..JPP..LHD..(GL,XL)¥940199202-199601

W(*66)

main47315-20610iST191..JPP..LHD..GT¥940199202-199601

47318TUBE, FRONT BRAKE, NO.8

main47318-20300iAT190,CT190,ST191..JPP..LHD¥1,320199202-199601

main47318-20310iAT190,CT190,ST191..JPP..RHD¥1,300199202-199601

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02634iAT190,CT190,ST191..JPP..(GL,XL)¥1,960199202-199601

main90947-02668iST191..JPP..GT¥2,650199202-199305

sub90947-02750¥2,280

main90947-02750iST191..JPP..GT¥2,280199306-199601

main90947-02775iST191..JPP..GT¥2,280199305-199306

sub90947-02750¥2,280

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02669iST191..JPP..GT¥2,650199202-199305

sub90947-02751¥2,280

main90947-02694iAT190,CT190,ST191..JPP..(GL,XL)¥1,960199202-199601

main90947-02751iST191..JPP..GT¥2,280199306-199601

main90947-02776iST191..JPP..GT¥2,280199305-199306

sub90947-02751¥2,280

47321TUBE, REAR BRAKE, NO.1

main47321-20340iAT190,CT190,ST191..JPP..(GL,XL)¥3,940199202-199601

main47321-20350iAT190,CT190,ST191..JPP..(GL,XL)¥3,460199202-199601

W(*66)

47322TUBE, REAR BRAKE, NO.2

main47322-20460iAT190,CT190,ST191..JPP..(GL,XL)¥3,240199202-199601

main47322-20470iAT190,CT190,ST191..JPP..(GL,XL)¥3,460199202-199601

W(*66)

47323TUBE, REAR BRAKE, NO.3

main47323-20130iAT190,CT190,ST191..JPP..(GL,XL)¥550199202-199601

47324TUBE, REAR BRAKE, NO.4

main47324-20130iAT190,CT190,ST191..JPP..(GL,XL)¥550199202-199601

47371ACLAMP, BRAKE TUBE, NO.1

main47371-20301iST191..JPP..RHD..GT¥810199202-199601

W(*66)

main47371-20311iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥740199202-199601

main47371-20340iAT190,CT190,ST191..JPP..LHD¥440199202-199601

47371BCLAMP, BRAKE TUBE, NO.6

main47371-20410iAT190,CT190,ST191..JPP¥730199202-199208

sub47371-20411¥730

main47371-20411iAT190,CT190,ST191..JPP..(GL,XL)¥730199412-199601

W(*66)

main47371-20411iAT190,CT190,ST191..JPP¥730199208-199412

main47371-20500iAT190,CT190,ST191..JPP..(GL,XL)¥610199412-199601

47371CCLAMP, BRAKE TUBE, NO.7

main47371-20380iAT190,CT190,ST191..JPP¥520199202-199601

47372CLAMP, BRAKE TUBE, NO.2

main47371-20200iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥660199303-199601

main47371-20320iST191..JPP..RHD..GT¥500199202-199601

W(*66)

main47371-20370iAT190,CT190,ST191..JPP..RHD..(GL,XL)¥660199202-199303

sub47371-20200¥660

main47371-20390iAT190,CT190,ST191..JPP..LHD¥1,320199202-199601

47374BCLAMP, BRAKE TUBE, NO.4

main47371-20290iAT190,CT190,ST191..JPP¥620199202-199208

sub47371-20291¥620

main47371-20291iAT190,CT190,ST191..JPP¥620199208-199601

47375CLAMP, BRAKE TUBE, NO.5

main47371-20350iAT190,CT190,ST191..JPP..(GL,XL)¥620199202-199208

sub47371-20351¥620

main47371-20351iAT190,CT190,ST191..JPP..(GL,XL)¥620199208-199601

main47371-20420iST191..JPP..GT¥670199202-199208

W(*66)

sub47371-20421¥660

main47371-20421iST191..JPP..GT¥660199208-199601

W(*66)

9011906746

main90119-06746¥90

9012908007

main90129-08007¥90

9017906158

main90179-06158¥70

9046808035

main90468-08035¥110

9048001629

main90480-01629¥300

9094901806

main90949-01806¥240

9161160640

main91611-60640¥130

91651B0614

main91651-B0614¥100

91656A0625

main91656-A0625¥110

32 parts on this diagram · 6 diagrams in section
