HEADLAMP CLEANER

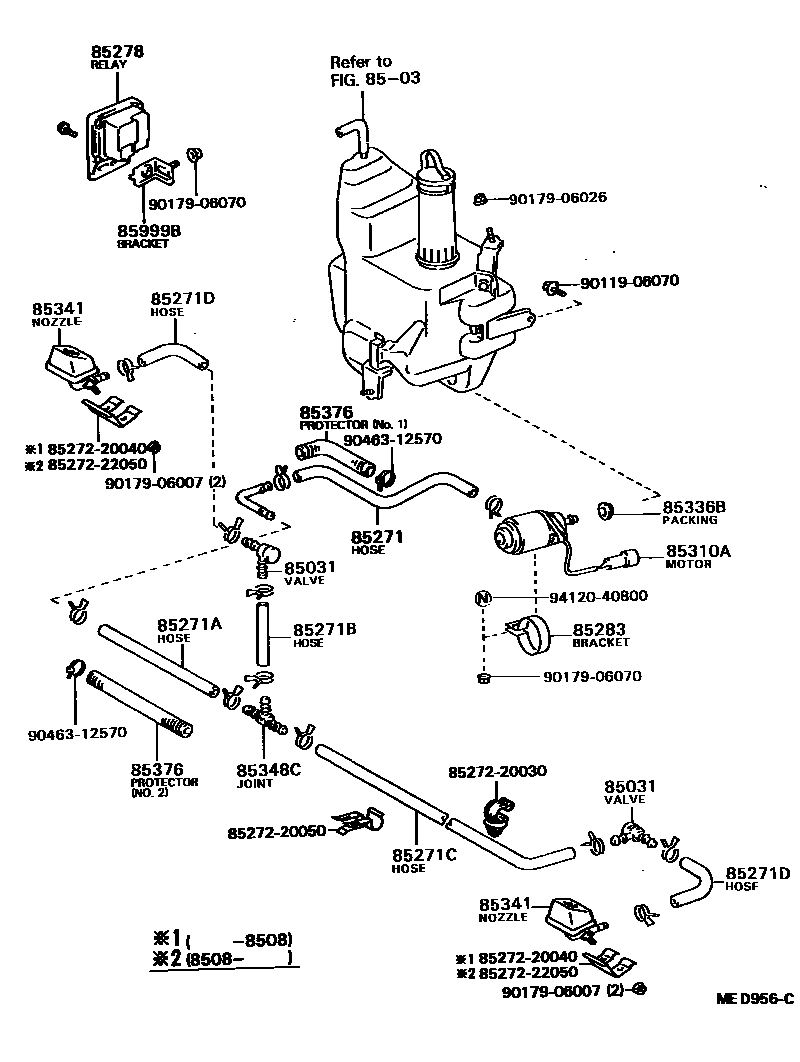

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198310-198711
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-12480i198310-198711
85271AHOSE, HEADLAMP CLEANER, NO.2
main85375-22061i198708-198711
L=640
main90445-14029i198310-198708
L=640(*H,L=320)
85271BHOSE, HEADLAMP CLEANER, NO.3
main85375-20190i198310-198711
L=90
85271CHOSE, HEADLAMP CLEANER, NO.4
main85375-28010i198310-198711
85271DHOSE, HEADLAMP CLEANER, NO.5
main85271-20020i198310-198510
main85343-95700i198510-198711
L=135
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-20040i198310-198508
main85276-22060i198508-198711
85283BRACKET, HEADLAMP CLEANER WASHER
main85361-10070i198310-198508
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-12190i198705-198711
main85310-22080i198310-198508
main85310-22100i198508-198705
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198310-198711
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-20010i198310-198508
RH
main85044-20011i198508-198711
W/URETHAN BUMPER
main85044-20020i198508-198711
RH
main85045-20010i198310-198508
LH
main85045-20020i198508-198711
LH
85348CJOINT, HEADLAMP CLEANER HOSE, NO.3
main85352-12010i198310-198711
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85376-12090i198310-198711
NO.2
main85376-12480i198310-198711
NO.1
85999BBRACKET, HEADLAMP CLEANER RELAY
main85274-12010i198508-198711
8527220030CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220040CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527222050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9011906070
9017906007
9017906026
9017906070
9046312570
9412040800

25 parts on this diagram · 1 diagram in section
