BACK DOOR LOCK & HANDLE

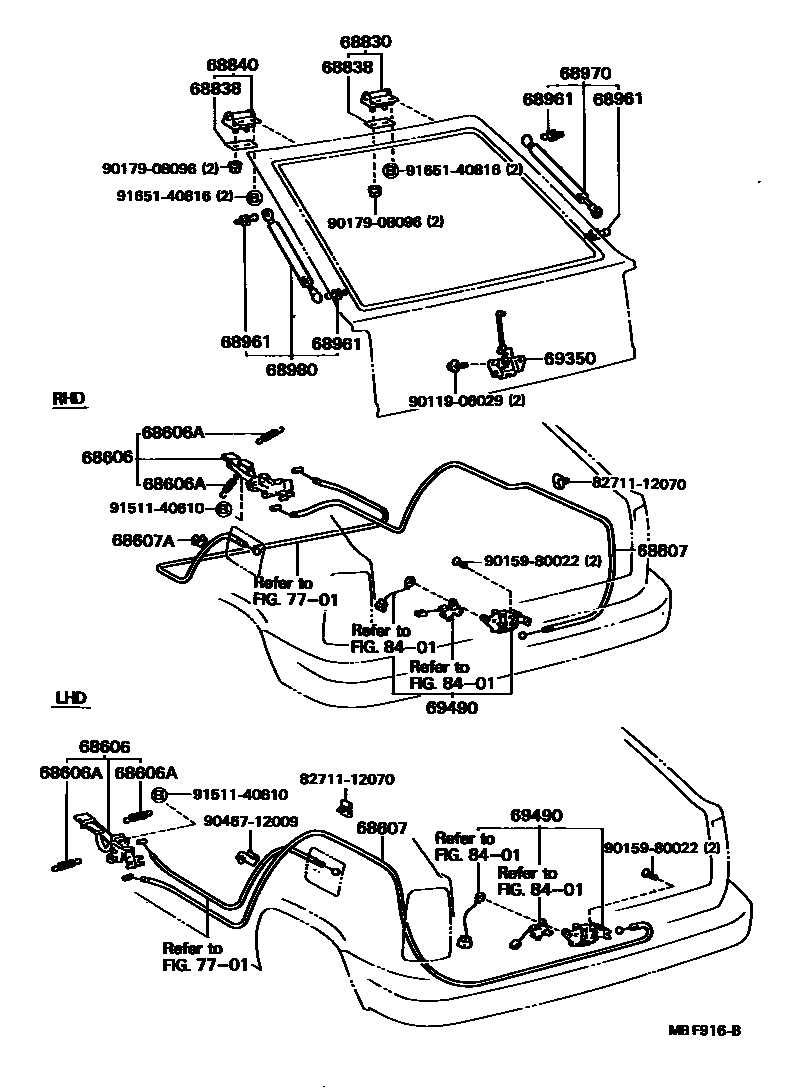

Parts diagram
68606LEVER SUB-ASSY, BACK DOOR LOCK OPEN
main64606-14030i¥4,700198310-198711
main64606-14050i¥4,700198310-198711
68606ASPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER)
main90506-09004i¥200198310-198711
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-20090i¥2,260198310-198711
sub77035-32060¥2,220
main64607-20100i¥2,440198310-198711
sub77035-14200¥2,600
68607ACLAMP, NO.1(FOR BACK DOOR LOCK CONTROL CABLE)
main69749-12010i¥140198310-198711
68830HINGE ASSY, BACK DOOR, RH
main68801-20020i¥1,840198310-198711
sub68801-20021¥1,870
68838PAD, BACK DOOR HINGE, NO.1
main68838-14021i¥260198310-198711
sub68838-14022¥260
68840HINGE ASSY, BACK DOOR, LH
main68801-20020i¥1,840198310-198711
sub68801-20021¥1,870
68961BOLT, BACK DOOR STAY
main68961-12010i¥590198310-198506
main68961-20020i¥450198506-198711
sub68961-23010¥510
68970STAY ASSY, BACK DOOR, RH
main68950-29165i¥16,000198310-198711
W/RR WIPER
main68950-29175i¥9,100198310-198711
W/O RR WIPER
68980STAY ASSY, BACK DOOR
main68950-29165i¥16,000198310-198711
W/RR WIPER
main68950-29175i¥9,100198310-198711
W/O RR WIPER
69350LOCK ASSY, BACK DOOR
main69350-20020i¥4,550198310-198711
69490STRIKER ASSY, BACK DOOR LOCK
main69430-20040i¥3,010198310-198608
W/OPENER
main69430-20050i¥2,470198310-198508
W/O OPENER
sub69430-20040¥3,010
main69430-20051i¥3,440198508-198711
W/O OPENER
sub69430-20070¥3,910
main69430-20070i¥3,910198508-198711
W/OPENER
7701
8401
8271112070WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-12070¥210
9011906029
main90119-06029¥110
9015980022
main90159-80022¥100
9017908096
main90179-08096¥110
9046712009
main90467-12009¥470
9151140610
main91511-40610¥140
9165140816
main91651-40816¥80

21 parts on this diagram · 1 diagram in section
