E
EPC Data

FUEL TANK & TUBE

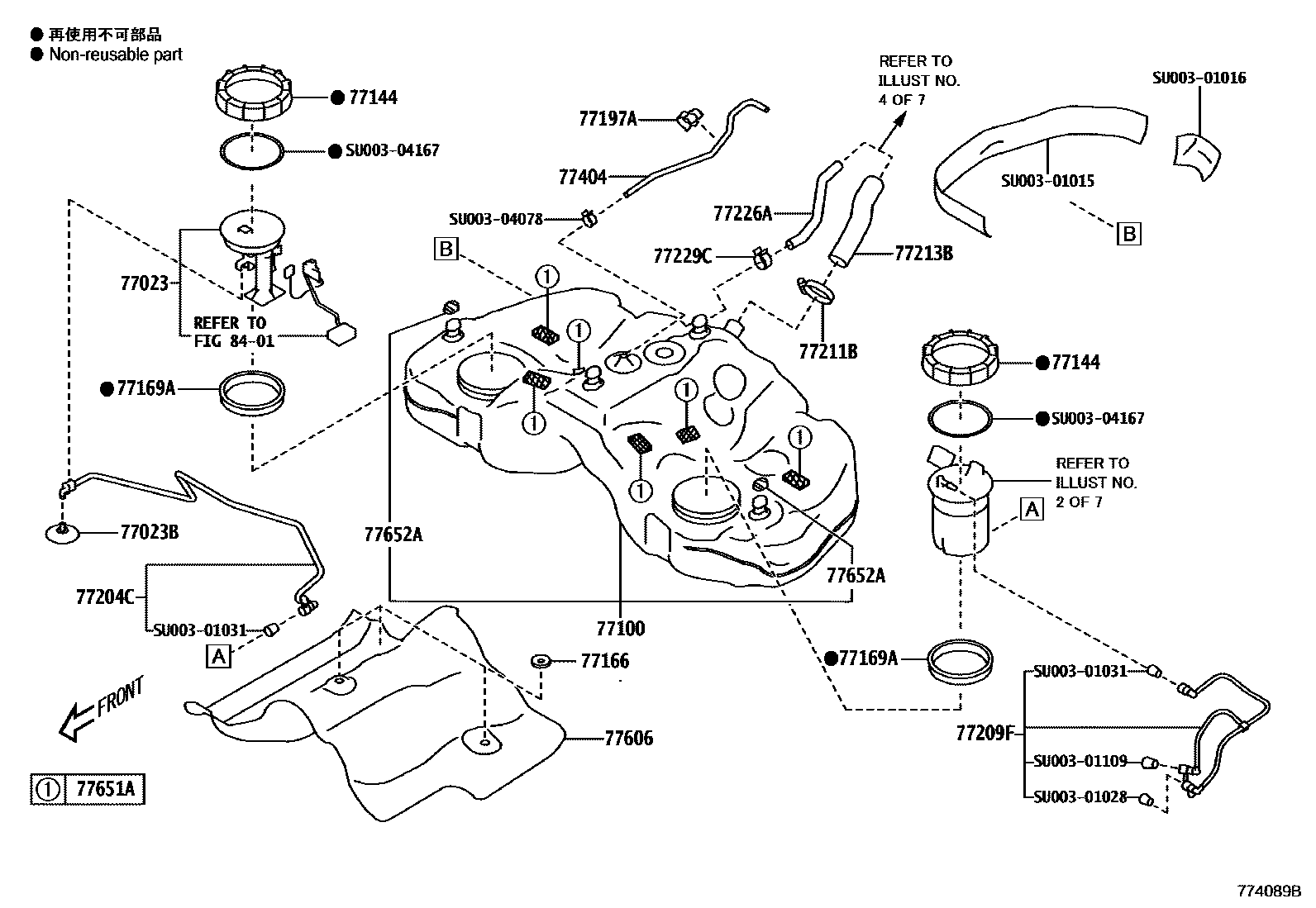

Parts diagram
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
mainSU00301105i201608-202104
77023BFILTER SUB-ASSY, FUEL SUCTION TUBE, NO.2
mainSU00301081i201608-202104
77100TANK ASSY, FUEL
mainSU00304543i201903-202104
DESTINATION CODE=K8
mainSU00304543i201903-202104
DESTINATION CODE=EB
mainSU00304543i201903-202104
DESTINATION CODE=KY
mainSU00304543i201903-202104
DESTINATION CODE=KR
mainSU00304543i201903-202104
DESTINATION CODE=KV
mainSU00304543i201903-202104
DESTINATION CODE=E3
mainSU00304543i201903-202104
DESTINATION CODE=KS
mainSU00304543i201903-202104
DESTINATION CODE=K4
mainSU00304543i201903-202104
DESTINATION CODE=KA
mainSU00304543i201903-202104
DESTINATION CODE=KC
mainSU00304543i201903-202104
DESTINATION CODE=E6
mainSU00304543i201903-202104
DESTINATION CODE=KF
mainSU00304543i201903-202104
DESTINATION CODE=K2
mainSU00304543i201608-201904
77144RETAINER, FUEL PUMP GAUGE
mainSU00301023i201608-202104
77166CUSHION, FUEL TANK PROTECTOR
mainSU00301042i201608-202104
77169AGASKET, FUEL SUCTION TUBE SET
mainSU00307284i201608-202104
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
mainSU00301036i201608-202104
77204CTUBE SUB-ASSY, FUEL TANK MAIN, NO.2
mainSU00301084i201608-202104
77209FTUBE SUB-ASSY, FUEL TANK MAIN
mainSU00301085i201608-202104
77211BCLAMP (FOR FUEL FILLER PIPE)
mainSU00301030i201608-202104
77213BHOSE, FUEL TANK TO FILLER PIPE
mainSU00307291i201608-201904
mainSU00307291i201903-202104
DESTINATION CODE=E3
mainSU00307291i201903-202104
DESTINATION CODE=KS
mainSU00307291i201903-202104
DESTINATION CODE=K4
mainSU00307291i201903-202104
DESTINATION CODE=KA
mainSU00307291i201903-202104
DESTINATION CODE=KC
mainSU00307291i201903-202104
DESTINATION CODE=E6
mainSU00307291i201903-202104
DESTINATION CODE=KF
mainSU00307291i201903-202104
DESTINATION CODE=K2
mainSU00307291i201903-202104
DESTINATION CODE=K8
mainSU00307291i201903-202104
DESTINATION CODE=EB
mainSU00307291i201903-202104
DESTINATION CODE=KY
mainSU00307291i201903-202104
DESTINATION CODE=KR
mainSU00307291i201903-202104
DESTINATION CODE=KV
77226ATUBE, FUEL TANK BREATHER, NO.6
mainSU00307289i201608-202104
77229CCLAMP, BREATHER TUBE
mainSU00301024i201608-202104
subSU003-01025¥160
77404HOSE SUB-ASSY, FUEL TANK VENT
mainSU00307290i201608-202104
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
mainSU00301070i201608-202104
77651ACUSHION, FUEL TANK, NO.1
mainSU00301047i201608-202104
77652ACUSHION, FUEL TANK, NO.2
mainSU00301045i201608-202104
8401
SU00301015
mainSU003-01015¥2,150
SU00301016
mainSU003-01016¥680
SU00301028
mainSU003-01028¥160
SU00301031
mainSU003-01031¥60
SU00301109
mainSU003-01109¥120
SU00304078
mainSU003-04078¥40
SU00304167
mainSU003-04167¥800

25 parts on this diagram · 10 diagrams in section
