LOCK CYLINDER SET

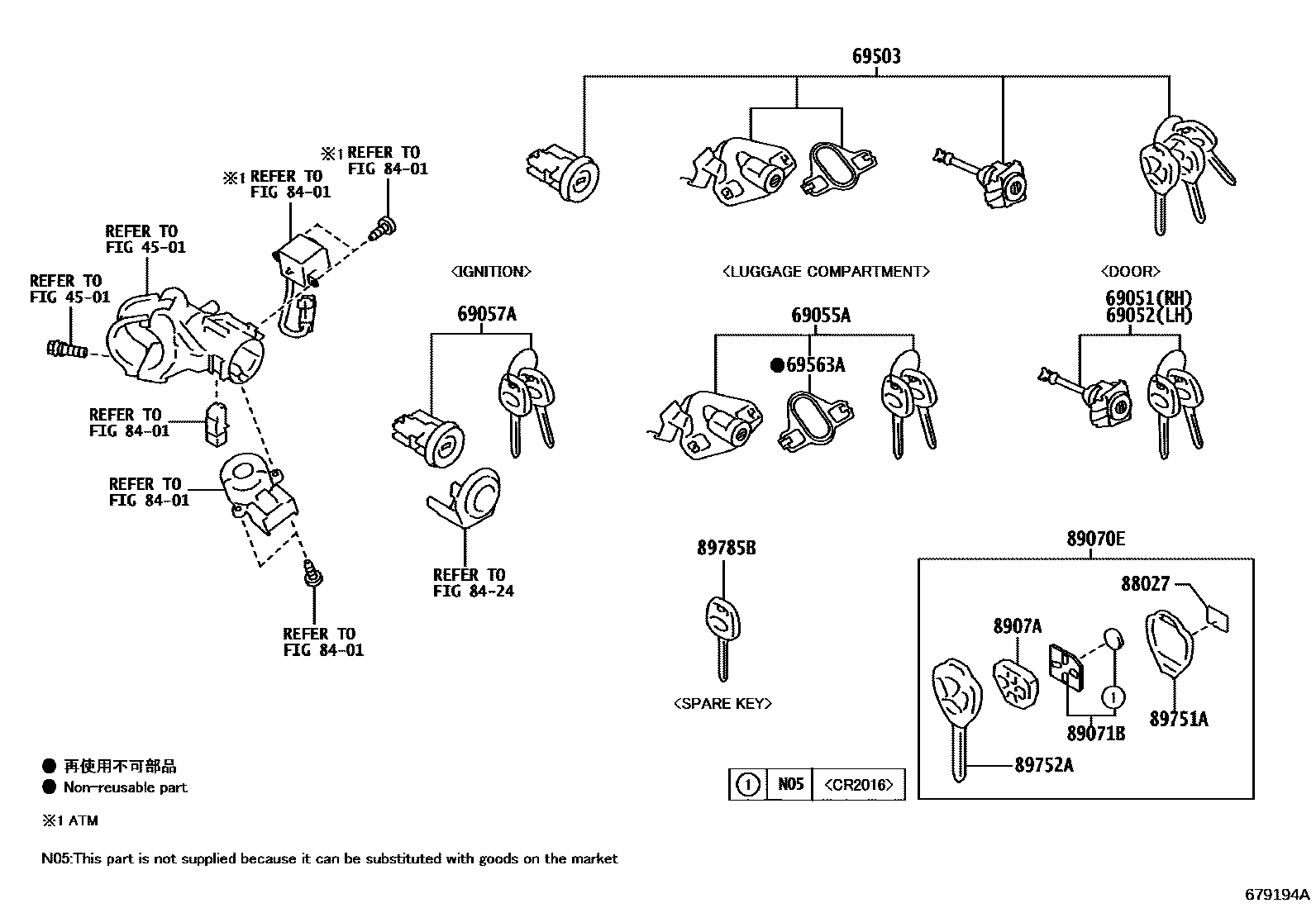

Parts diagram
4501
69051CYLINDER & KEY SET, DOOR LOCK, RH
mainSU00301442i201608-201709
mainSU00307773i201710-202104
69052CYLINDER & KEY SET, DOOR LOCK, LH
mainSU00301439i201608-202104
mainSU00301443i201608-201709
mainSU00305281i201608-202104
mainSU00307774i201710-202104
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
mainSU00301429i201608-201709
mainSU00301430i201608-202104
mainSU00305277i201608-202104
mainSU00307671i201710-202104
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
mainSU00302481i201608-202104
69503CYLINDER SET, LOCK
mainSU00301421i201608-201709
mainSU00304762i201608-201709
mainSU00305275i201608-202104
mainSU00307665i201710-202104
69563APAD, LUGGAGE COMPARTMENT DOOR LOCK CYLINDER
mainSU00304945i201608-202104
8401
8424
88027LABEL, KEY LESS
mainSU00304863i201608-201709
DESTINATION CODE=EN
mainSU00307175i201608-202104
89070ETRANSMITTER ASSY, DOOR CONTROL
mainSU00304767i201608-201709
DESTINATION CODE=EN
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
mainSU00302748i201608-201709
DESTINATION CODE=EN
8907ASWITCH SET, TRANSMITTER
mainSU00304168i201608-202104
89751ACOVER, TRANSMITTER HOUSING
mainSU00303940i201608-201709
DESTINATION CODE=K4
mainSU00303940i201608-201709
DESTINATION CODE=E3
mainSU00303940i201608-201709
DESTINATION CODE=KS
mainSU00303940i201608-201709
DESTINATION CODE=KE
mainSU00303940i201608-201709
DESTINATION CODE=EN
mainSU00303940i201608-201709
DESTINATION CODE=E9
mainSU00303940i201608-201709
DESTINATION CODE=KR
mainSU00303941i201710-202104
DESTINATION CODE=EC
mainSU00303941i201710-202104
DESTINATION CODE=EP
mainSU00303941i201710-201904
DESTINATION CODE=E1
mainSU00303941i201710-202104
DESTINATION CODE=E2
mainSU00303941i201710-202104
DESTINATION CODE=E6
mainSU00303941i201710-202104
DESTINATION CODE=KF
mainSU00303941i201710-202104
DESTINATION CODE=EB
mainSU00303941i201710-201803
DESTINATION CODE=EA
89752ACASE, TRANSMITTER HOUSING
mainSU00303944i201608-202104
89785BTRANSMITTER, TRANSPONDER KEY MASTER
mainSU00301452i201608-202104

16 parts on this diagram · 2 diagrams in section
