EPC Data

PARKING BRAKE & CABLE

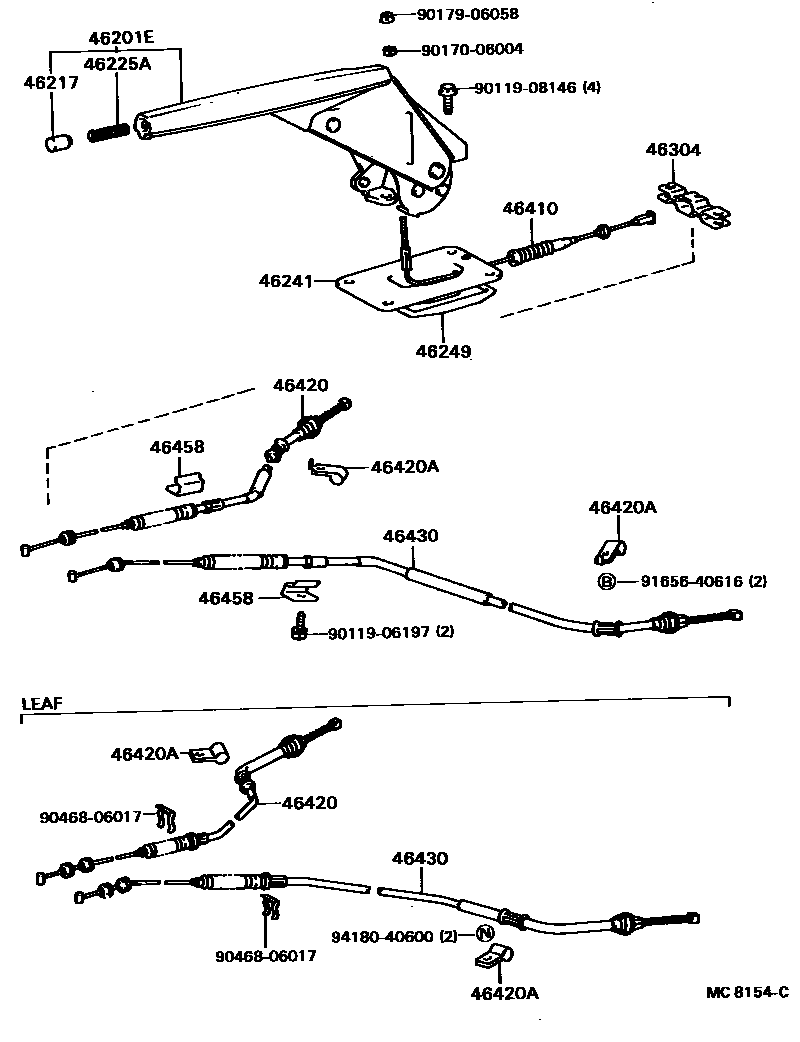

Parts diagram
46201ELEVER SUB-ASSY, PARKING BRAKE
main46201-14110-01i198201-198305
BLACK,BLACK
main46201-14110-04i198201-198305
BLUE,BLUE
main46201-14110-16i198201-198305
SADDLE BROWN,BROWN
main46201-14130-01i198305-199907
BLACK,BLACK
main46201-14130-04i198305-198508
BLUE,BLUE
main46201-14130-16i198305-199907
SADDLE BROWN,BROWN
main46201-20140-01i198304-198612
BLACK,BLACK
main46201-24010-01i198201-198508
W/URETHANE STRG,BLACK,BLACK
main46201-24010-01i198304-198612
BLACK,BLACK
main46201-24010-04i198201-198508
W/URETHANE STRG,BLUE,BLUE
main46201-24010-04i198304-198508
BLUE,BLUE
main46201-24010-16i198304-198508
SADDLE BROWN,BROWN
main46201-24010-16i198201-198508
W/URETHANE STRG,SADDLE BROWN,BROWN
46217KNOB, PARKING BRAKE RELEASE ROD
main46217-10020-01i198201-199907
BLACK,BLACK
main46217-10020-14i198201-199907
BLUE,BLUE
main46217-10020-36i198201-199907
SADDLE BROWN,BROWN
46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
main90501-10745i198201-199907
46241BOOT, PARKING BRAKE LEVER
main46241-20060i198307-199907
main46241-24010i198201-198612
46249SHIELD, PARKING BRAKE HOLE
main46249-24010i198201-199907
46304EQUALIZER SUB-ASSY, PARKING BRAKE
main46341-12010i198201-199907
main46341-14010i198201-198310
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-20190i198201-198310
main46410-20200i198201-198310
main46410-24010i198201-199907
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-14070i198201-198310
main46420-14170i198201-199010
main46420-14180i199010-199907
main46420-14190i198508-198612
main46420-14230i198201-198612
main46420-20120i198304-198612
main46420-20190i198612-199907
46420ACLAMP, NO.1(FOR PARKING BRAKE CABLE)
main90461-12121i198201-199907
main90461-12965i198201-198612
main90461-14013i198508-198610
main90949-01393i198610-198612
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-14210i198201-199010
main46430-14220i199010-199907
main46430-14230i198508-198612
main46430-14270i198201-198612
main46430-20160i198201-198310
main46430-20190i198304-198612
main46430-20280i198612-199907
46458RETAINER, CABLE
main46458-20020i198201-199907
9011906197
9011908146
9017006004
9017906058
9046806017
9165640616
9418040600

18 parts on this diagram · 5 diagrams in section
