TIMING CHAIN

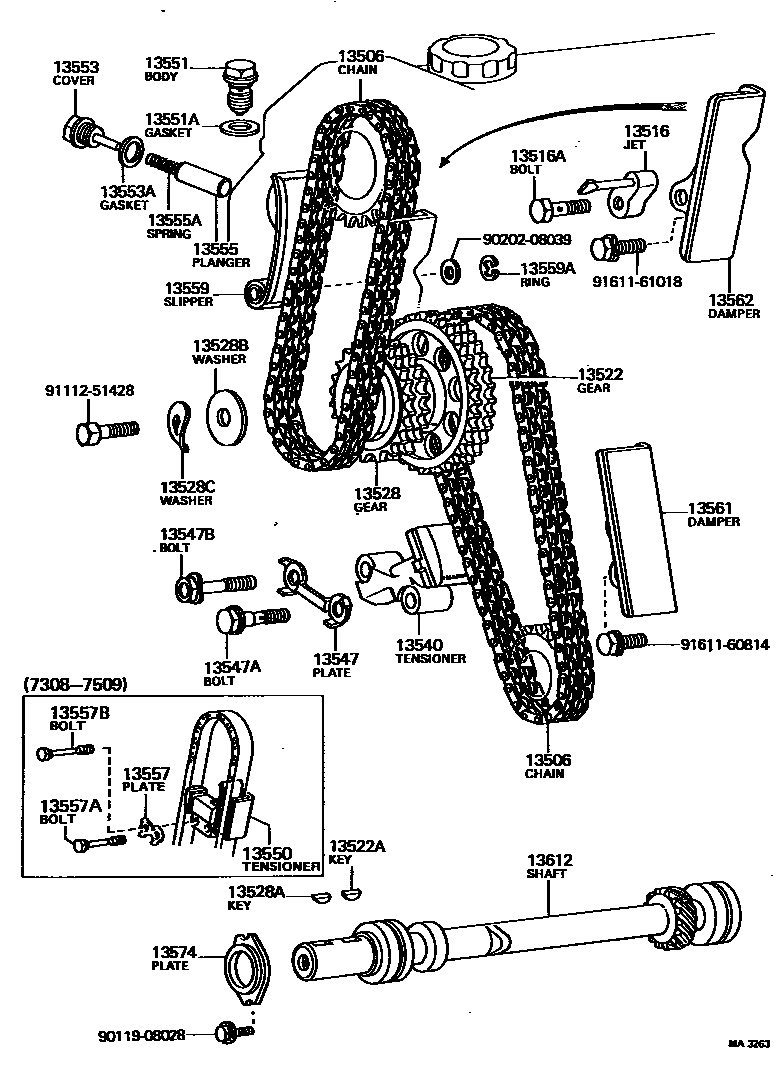

Parts diagram
13506CHAIN SUB-ASSY
main13506-33010i197308-197905
13516JET, OIL
main13516-34010i197509-197905
13516ABOLT UNION(FOR OIL JET)
main90401-10001i197509-197604
main90401-10002i197604-197905
13522GEAR, PUMP DRIVE SHAFT
main13522-33010i197308-197905
N=36
13522AKEY, WOODRUFF(FOR PUMP DRIVE SHAFT GEAR)
main90280-05010i197308-197905
13528GEAR, CAMSHAFT DRIVE
main13528-33010i197308-197905
N=24
13528AKEY, WOODRUFF(FOR CAMSHAFT DRIVE GEAR)
main90280-05010i197308-197905
13528BWASHER, PLATE(FOR CAMSHAFT DRIVE GEAR SET)
main90201-14293i197308-197905
13528CWASHER, WAVE(FOR CAMSHAFT DRIVE GEAR SET)
main90206-14048i197308-197905
13540TENSIONER ASSY, CHAIN, NO.1
main13540-33014i197308-197905
13547PLATE, TENSIONER BOLT LOCK, NO.1
main13547-33010i197308-197905
13547ABOLT(FOR TENSIONER LOCK PLATE SET)
main90119-08013i197308-197905
13547BBOLT, UNION(FOR TENSIONER LOCK PLATE)
main90401-10049i197308-197905
13550TENSIONER ASSY, CHAIN, NO.2
main13550-33016i197308-197509
13551BODY, CHAIN TENSIONER, NO.2
main13551-34010i197509-197905
13551AGASKET(FOR CHAIN TENSIONER BODY)
main90430-16162i197509-197905
13553COVER, CHAIN TENSIONER DUST
main13553-34010i197509-197905
13553AGASKET(FOR CHAIN TENSIONER DUST COVER)
main90430-16162i197509-197905
13555PLUNGER, CHAIN TENSIONER, NO.2
main13555-34010i197509-197905
13555ASPRING(FOR CHAIN TENSIONER PLUNGER)
main90501-09005i197509-197905
13557PLATE, TENSIONER BOLT LOCK, NO.2
main13557-33011i197308-197509
13557ABOLT(FOR TENSIONER LOCK PLATE SET)
main90401-10073i197308-197509
13557BBOLT, UNION(FOR TENSIONER LOCK PLATE)
main90401-10073i197308-197509
13559SLIPPER, CHAIN TENSIONER
main13559-34020i197509-197905
13559ARING, E(FOR CHAIN TENSIONER SLIPPER)
main96160-00700i197509-197905
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-33011i197308-197509
main13561-34010i197509-197905
13562DAMPER, CHAIN VIBRATION, NO.2
main13562-34020i197509-197905
13574PLATE, PUMP DRIVE SHAFT
main13574-33010i197308-197905
13612SHAFT, PUMP DRIVE
main13612-33010i197308-197407
main13612-33011i197407-197905
9011908028
9020208039
9111251428
9161160814
9161161018

34 parts on this diagram · 1 diagram in section
