MANIFOLD AIR INJECTION SYSTEM

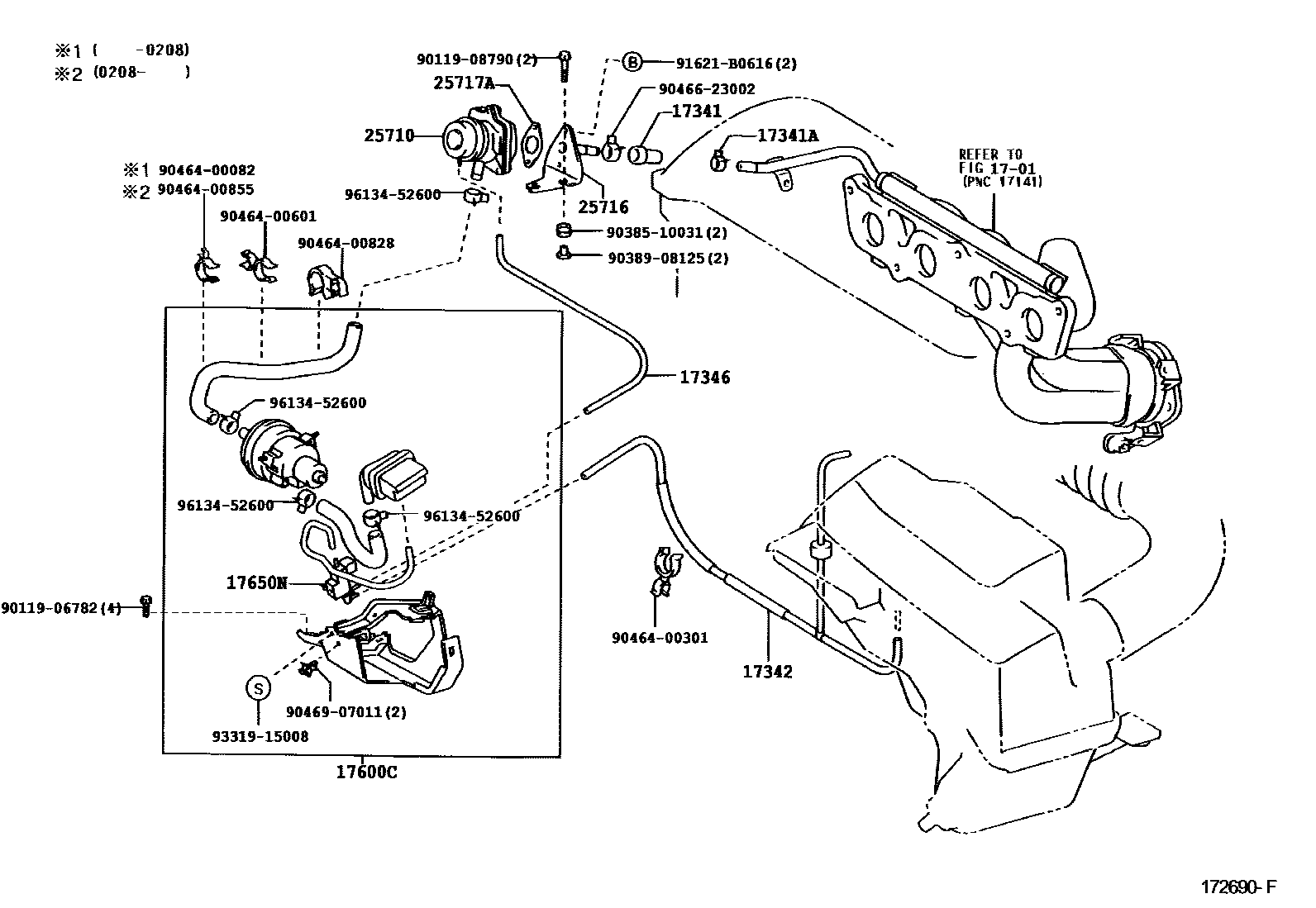

Parts diagram
1701
17341HOSE, NO.1(FOR AIR INJECTION SYSTEM)
main17341-88600i200008-200509
17341ACLAMP OR CLIP, NO.1(FOR AIR INJECTION SYSTEM HOSE, NO.1)
main90467-21010i200208-200509
main90467-22003i200008-200208
17342HOSE, NO.2(FOR AIR INJECTION SYSTEM)
main17308-22030i200008-200403
main17308-22031i200403-200509
17346HOSE, NO.6(FOR AIR INJECTION SYSTEM)
main17346-22020i200208-200509
main90999-92003i200008-200208
17600CPUMP ASSY, AIR
main17600-22010i200008-200403
main17600-22011i200403-200509
17650NVALVE, VACUUM SWITCHING
main90910-12059i200008-200509
25710VALVE ASSY, AIR SWITCHING
main25710-22010i200008-200509
25716BRACKET, AIR SWITCHING VALVE
main25716-22010i200008-200509
25717AGASKET, AIR SWITCHING VALVE
main25717-22010i200008-200509
9011906782
9011908790
9038510031
9038908125
9046400082
9046400301
9046400601
9046400828
9046400855
9046623002
9046907011
91621B0616
9331915008
9613452600

24 parts on this diagram · 1 diagram in section
