HEADLAMP CLEANER

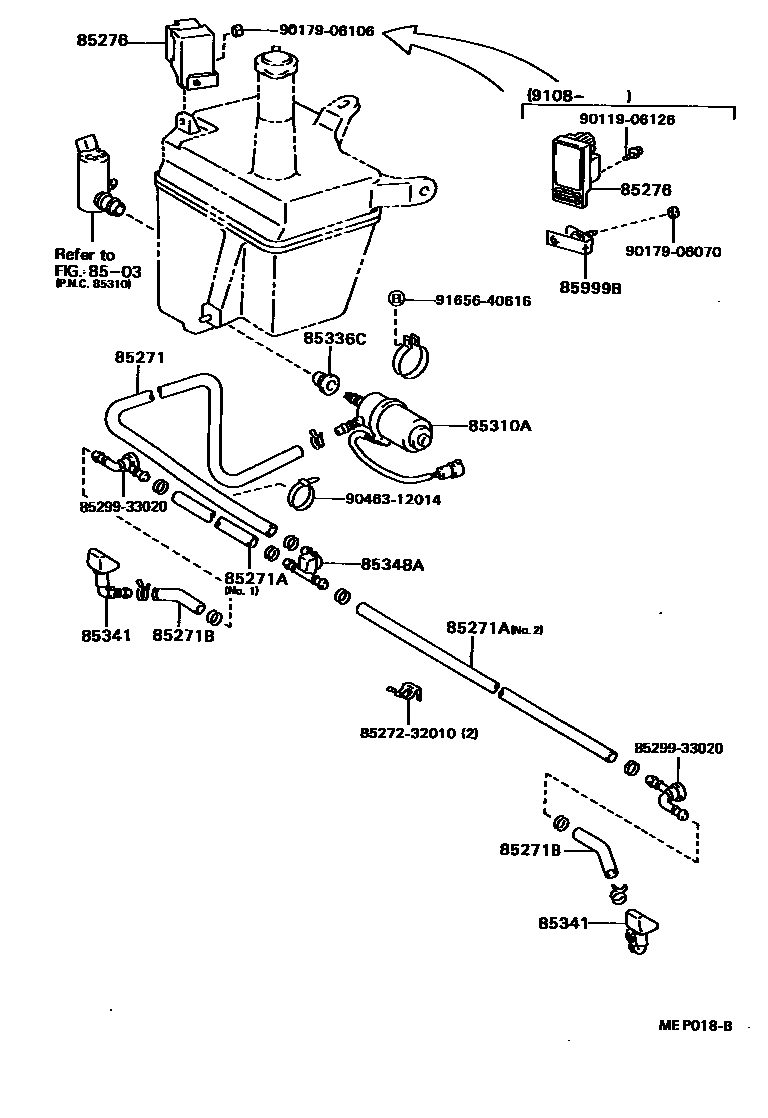

Parts diagram
8503
85271HOSE, HEADLAMP CLEANER, NO.1
main85276-60160i199108-199202
L=180
main85277-20590i198910-199311
85271AHOSE, HEADLAMP CLEANER, NO.2
main85276-20590i198910-199311
L=680,NO.1
main85343-95701i198910-199311
L=120,NO.2
main85375-22100i199108-199202
L=760,NO.2
main90445-14071i199108-199202
L=50,NO.1
85271BHOSE, HEADLAMP CLEANER, NO.3
main85275-20590i198910-199311
L=50
85276RELAY, CLEANER CONTROL
main85276-20070i198910-199109
main85942-33010i199108-199311
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-12190i198910-199311
85336CPACKING, HEADLAMP CLEANER MOTOR
main85336-10010i198910-199311
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-20040i198910-199311
RH
main85045-20040i198910-199311
LH
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85278-20590i199108-199311
main85279-20590i198910-199311
85999BBRACKET, HEADLAMP CLEANER RELAY
main85999-20420i199108-199311
8527232010CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8529933020BRACKET, WIPER MOTOR COVER
9011906126
9017906070
9017906106
9046312014
9165640616

17 parts on this diagram · 1 diagram in section
