HEATING & AIR CONDITIONING - COOLER UNIT

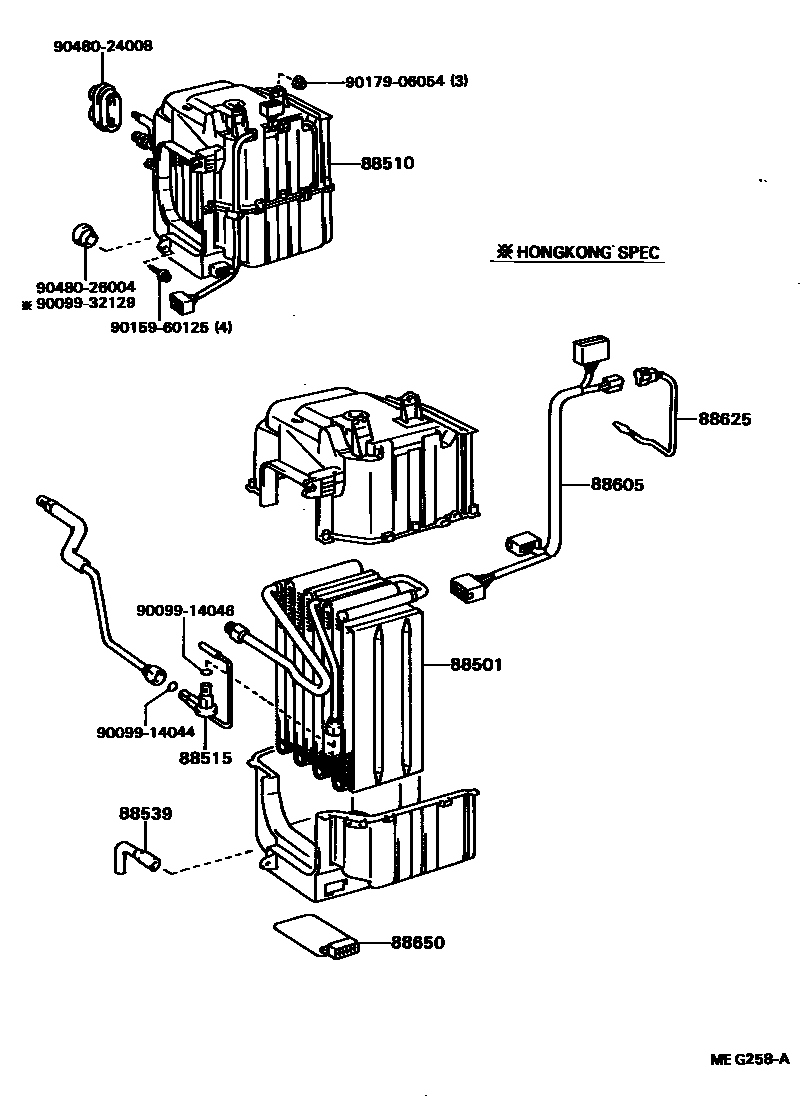

Parts diagram
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-20200i198508-198601
main88501-20201i198601-198708
main88501-20210i198508-198601
main88501-20211i198601-198708
88510UNIT ASSY, COOLER
main88510-20360i198508-198708
main88510-20380i198508-198708
main88510-20470i198508-198708
HONGKONG SPEC
88515VALVE, COOLER EXPANSION
main88515-16031i198508-198708
88539HOSE, COOLER UNIT DRAIN, NO.1
main88539-20130i198508-198708
HONGKONG SPEC
88605HARNESS SUB-ASSY, COOLER WIRING, NO.1
main88605-20590i198508-198708
main88605-20670i198508-198708
HONGKONG SPEC
88625THERMISTOR, COOLER, NO.1
main88625-12070i198508-198708
88650AMPLIFIER ASSY, COOLER STABILIZER
main88650-20240i198508-198608
main88650-20241i198608-198708
9009914044
9009914046
9009932129
9015960125
9017906054
9048024008
9048026004

14 parts on this diagram · 1 diagram in section
