LOCK CYLINDER SET

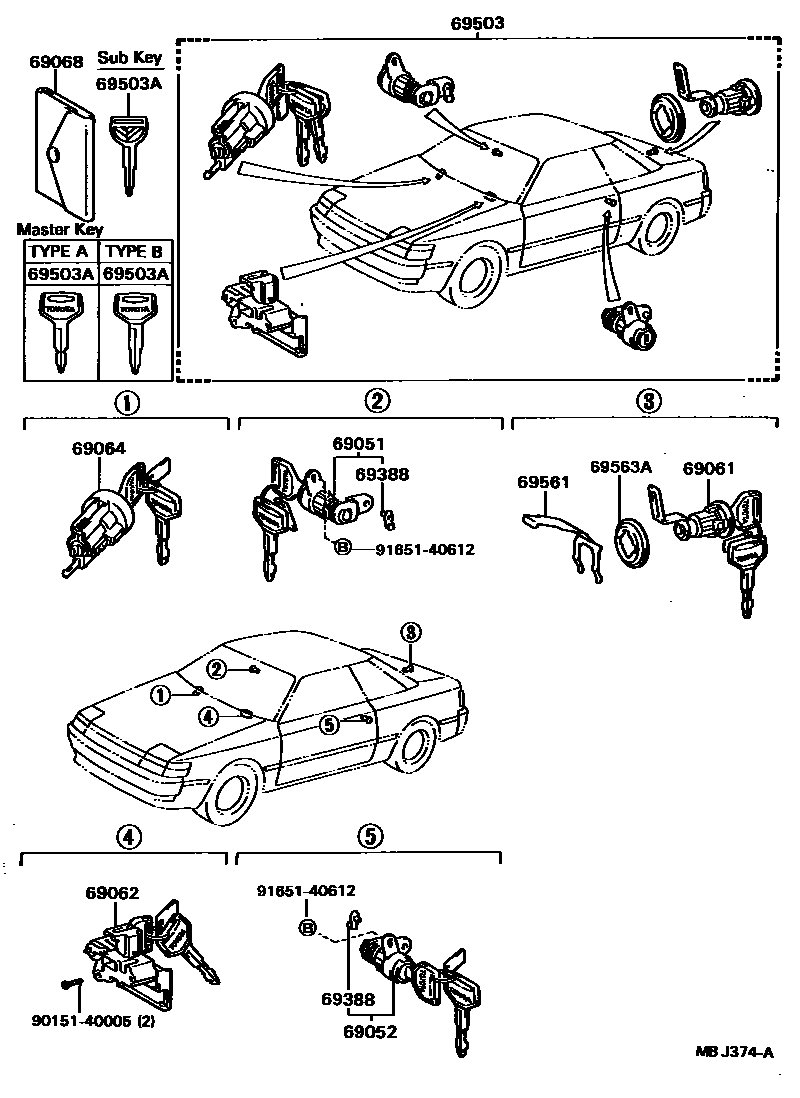

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-20140i198508-198708
main69051-20170i198508-198708
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-20140i198508-198708
main69052-20170i198508-198708
69061CYLINDER & KEY SET, LUGGAGE LOCK
main69055-20210i198508-198708
69062CYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-20080i198508-198708
main69056-20100i198508-198708
69064CYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-20090i198508-198708
main69057-20130i198508-198708
69068COVER SUB-ASSY, KEY
main69555-20010i198508-198708
69388SNAP, ROD(FOR DOOR LOCK)
main69759-30040i198508-198708
RH
main69759-30050i198508-198708
LH
69503CYLINDER SET, LOCK
main69005-20390i198508-198708
main69005-20450i198508-198604
main69005-20451i198604-198708
69503AKEY, BLANK
main90999-00084i198508-198708
MASTER KEY,W(*68),MASTER KEY,TYPE A
main90999-00088i198508-198708
SUB KEY,W(*68),SUB KEY,TYPE A
main90999-00092i198508-198708
MSTER KEY,W(*69),MASTER KEY,TYPE B
main90999-00093i198508-198708
SUB KEY,W(*69),SUB KEY,TYPE B
main90999-00113i198508-198708
MASTER KEY,W(*68),MASTER KEY
main90999-00115i198508-198708
SUB KEY,SUB KEY
69561RETAINER, LUGGAGE COMPARTMENT OR BACK DOOR LOCK CYLINDER
main69501-20030i198508-198708
main69561-20070i198508-198708
69563APAD, LUGGAGE COMPARTMENT DOOR LOCK CYLINDER
main69563-20010i198508-198708
9015140005
9165140612

13 parts on this diagram · 2 diagrams in section
