REAR DISC BRAKE CALIPER & DUST COVER

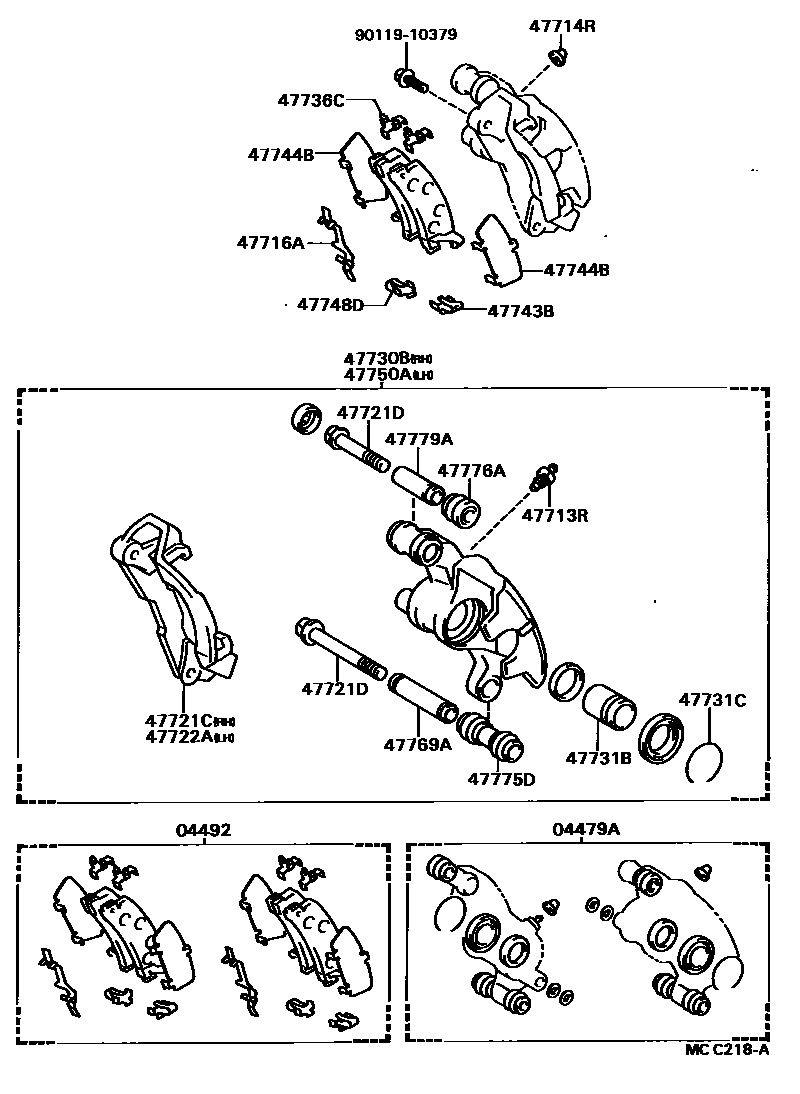

Parts diagram
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-20090i¥2,400198508-198708
04492PAD KIT, DISC BRAKE, REAR
main04492-20010i¥9,800198508-198708
sub04492-20011¥8,800
47713RPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i¥200198508-198708
47714RCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010i¥160198508-198708
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-20060i¥400198508-198708
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-20130i¥6,200198508-198708
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90109-08098i¥500198508-198708
*8-1.25PX56-15,*8-1.25PX56-15
main90119-08431i¥220198508-198708
*8-1.25PX62-20,*8-1.25PX62-20
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47721-20130i¥6,200198508-198708
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-20230i¥43,200198508-198708
47731BPISTON, REAR DISC BRAKE
main47731-20110i¥2,300198508-198708
47731CRING, SET(FOR REAR DISC BRAKE PISTON)
main90522-45001i¥170198508-198708
47736CPLATE, REAR DISC BRAKE PAD GUIDE
main47736-12030i¥190198508-198708
47743BSPRING, ANTI-RATTLE, NO.2(FOR REAR DISC BRAKE)
main47743-12030i¥370198508-198708
sub47743-12060¥500
47744BSHIM, ANTI-SQUEAL(FOR REAR DISC BRAKE)
main47744-12070i¥980198508-198708
sub47744-12071¥930
47748DSPRING, ANTI-RATTLE, NO.1(FOR REAR DISC BRAKE)
main47748-12090i¥370198508-198708
sub47748-12110¥500
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-20220i¥43,200198508-198708
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-28010i¥680198508-198708
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-14010i¥780198508-198708
47776ABOOT, MAIN PIN(FOR REAR DISC BRAKE)
main47776-12010i¥390198508-198708
47779ABUSH, CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47779-12010i¥870198508-198708
9011910379
main90119-10379¥120

21 parts on this diagram · 2 diagrams in section
