REAR SEAT & SEAT TRACK

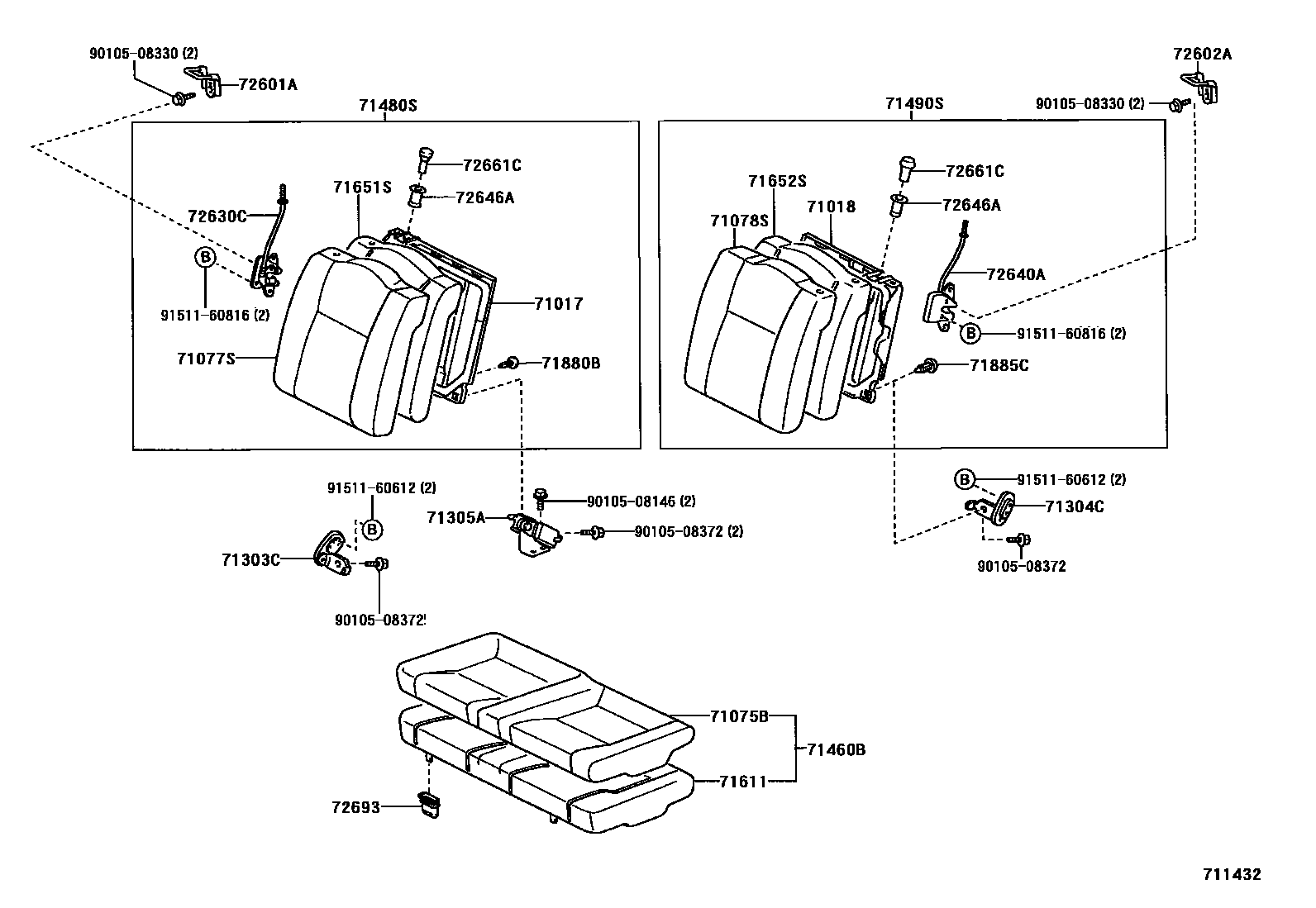

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-20640i¥12,600199908-200507
71018FRAME SUB-ASSY, REAR SEATBACK, LH
main71018-20270i¥12,600199908-200507
71075BCOVER, REAR SEAT CUSHION (FOR BENCH TYPE)
main71075-2D010-B0i199908-200208
AMETHYST,TRIM20,21,22
main71075-2D020-B0i199908-200208
LT. AMETHYST,TRIM2#
main71075-2D030-B0i199908-200208
W(LEATHER SEAT),AMETHYST,TRIM2#
sub71075-2D030¥167,000
main71075-2D130-C1i200208-200407
BLACK,TRIM20,21,22
sub71075-2D131¥53,400
main71075-2D131-C2i200408-200507
BLACK,TRIM20,21,22
main71075-2D140-C0i200208-200407
BLACK,TRIM2#
sub71075-2D141¥61,800
main71075-2D141-C1i200408-200507
BLACK,TRIM2#
main71075-2D150-C2i200208-200407
W(LEATHER SEAT),BLACK,TRIM2#
sub71075-2D151¥167,000
main71075-2D151-C3i200408-200507
W(LEATHER SEAT),BLACK,TRIM2#
71077SCOVER, REAR SEATBACK, RH (FOR SEPARATE TYPE)
main71077-2H040-B1i199908-200208
LT. AMETHYST,TRIM23
main71077-2H040-C0i200208-200507
BLACK,TRIM23
main71077-2H050-B1i199908-200208
W(LEATHER SEAT),AMETHYST,TRIM2#
main71077-2H050-C2i200208-200507
W(LEATHER SEAT),BLACK,TRIM2#
main71077-2H060-B1i199908-200208
AMETHYST,TRIM20,21,22
main71077-2H061-C1i200208-200507
BLACK,TRIM20,21,22
71078SCOVER, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71078-2B720-B1i199908-200208
LT. AMETHYST,TRIM2#
main71078-2B720-C0i200208-200507
BLACK,TRIM2#
main71078-2B730-B1i199908-200208
W(LEATHER SEAT),AMETHYST,TRIM2#
main71078-2B730-C2i200208-200507
W(LEATHER SEAT),BLACK,TRIM2#
main71078-2B740-B1i199908-200208
AMETHYST,TRIM20,21,22
main71078-2B741-C1i200208-200507
BLACK,TRIM20,21,22
71303CHINGE SUB-ASSY, REAR SEATBACK, RH
main71303-20140i¥2,560199908-200507
71304CHINGE SUB-ASSY, REAR SEATBACK, LH
main71303-20140i¥2,560199908-200507
71305AHINGE SUB-ASSY, REAR SEATBACK, CENTER
main71305-20250i¥3,340199908-200507
71460BCUSHION ASSY, REAR SEAT (FOR BENCH TYPE)
main71460-2D180-C0i199908-200208
BLACK,TRIM20,21,22
sub71460-2D180¥105,000
main71460-2D190-C0i199908-200208
BLACK,TRIM23
main71460-2D200-C0i199908-200208
LEATHER SEAT,BLACK,TRIM2#
71480SBACK ASSY, REAR SEAT, RH (FOR SEPARATE TYPE)
main71480-2H500-C0i199908-200208
BLACK,TRIM20
main71480-2H510-C0i199908-200208
BLACK,TRIM2#
main71480-2H520-C0i199908-200208
W(LEATHER SEAT),BLACK,TRIM2#
71490SBACK ASSY, REAR SEAT, LH (FOR SEPARATE TYPE)
main71490-2D260-C0i199908-200208
BLACK,TRIM20
main71490-2D270-C0i199908-200208
BLACK,TRIM2#
main71490-2D280-C0i199908-200208
W(LEATHER SEAT),BLACK,TRIM2#
71611PAD, REAR SEAT CUSHION
main71503-20200i¥23,800199908-200208
main71503-20210i¥23,800200208-200507
71651SPAD, REAR SEATBACK, RH(FOR SEPARATE TYPE)
main71651-20760i¥11,900199908-200507
71652SPAD, REAR SEATBACK, LH(FOR SEPARATE TYPE)
main71652-20500i¥11,900199908-200507
71880BCLIP(FOR REAR SEATBACK CARPET)
main90467-06016-B9i199908-200208
AMETHYST,TRIM20,21,22,23
sub90467-06016¥230
main90467-06016-B9i199908-200208
AMETHYST,TRIM2#
sub90467-06016¥230
main90467-06016-P2i200208-200507
DK.GRAY,TRIM2#
sub90467-06016¥230
main90467-06016-P2i200208-200507
DK.GRAY,TRIM20,21,22,23
sub90467-06016¥230
71885CCLIP(FOR REAR SEATBACK CARPET)
main90467-06016-B9i199908-200208
AMETHYST,TRIM20,21,22,23
sub90467-06016¥230
main90467-06016-B9i199908-200208
AMETHYST,TRIM2#
sub90467-06016¥230
main90467-06016-P2i200208-200507
DK.GRAY,TRIM20,21,22,23
sub90467-06016¥230
main90467-06016-P2i200208-200507
DK.GRAY,TRIM2#
sub90467-06016¥230
72601ASTRIKER SUB-ASSY, REAR SEATBACK LOOK, RH
main72601-20100i¥1,410199908-200507
72602ASTRIKER SUB-ASSY, REAR SEATBACK LOCK, LH
main72601-20100i¥1,410199908-200507
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-20270i¥2,880199908-200507
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-20220i¥2,880199908-200507
72646AGROMMET, REAR SEATBACK STOP BUTTON
main72646-20020-B0i199908-200208
AMETHYST,TRIM20,21,22,23
sub72646-20020¥600
main72646-20020-B0i199908-200208
AMETHYST,TRIM2#
sub72646-20020¥600
main72646-20020-B1i200208-200507
DK.GRAY,TRIM20,21,22,23
sub72646-20020¥600
main72646-20020-B1i200208-200507
DK.GRAY,TRIM2#
sub72646-20020¥600
72661CBUTTON, REAR SEATBACK LOCK RELEASE
main72661-32030-B1i199908-200208
AMETHYST,TRIM20,21,22,23
sub72661-32030¥330
main72661-32030-B1i199908-200208
AMETHYST,TRIM2#
sub72661-32030¥330
main72661-32030-B3i200208-200507
DK.GRAY,TRIM20,21,22,23
sub72661-32030¥330
main72661-32030-B3i200208-200507
DK.GRAY,TRIM2#
sub72661-32030¥330
72693HOOK, REAR SEAT CUSHION LOCK
main72693-20060i¥180199908-200507
9010508146
main90105-08146¥120
9010508330
main90105-08330¥840
9010508372
main90105-08372¥80
9151160612
main91511-60612¥110
9151160816
main91511-60816¥90

28 parts on this diagram · 2 diagrams in section
