E
EPC Data

BRAKE TUBE & CLAMP

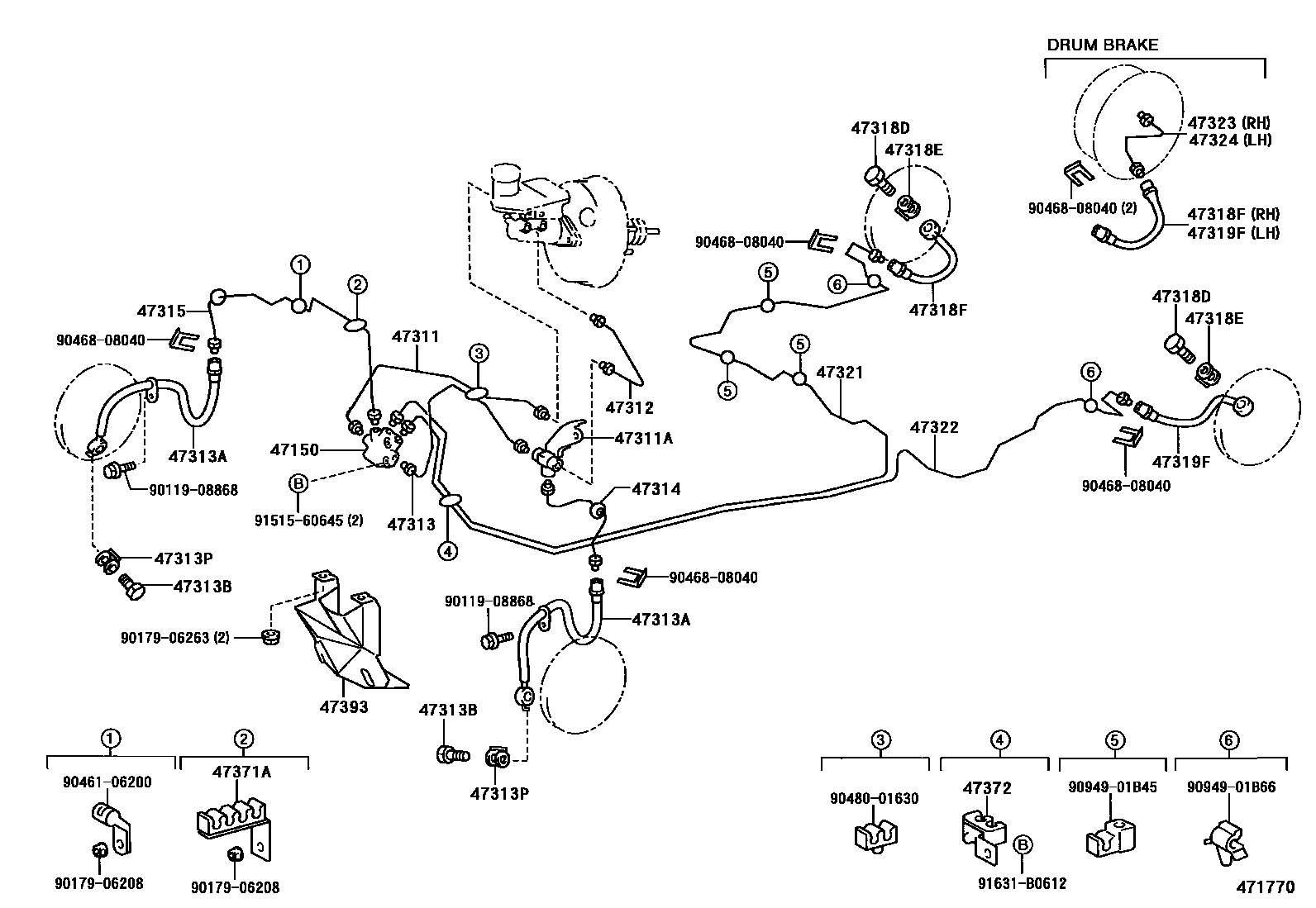

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-12120i¥13,500199908-200008
main47150-12230i¥13,500199908-200507
main47150-16050i¥16,800200008-200507
47311TUBE, FRONT BRAKE, NO.1
main47311-2B290i¥940199908-200208
W(ABS)
main47311-2B300i¥750199908-200507
main47311-2B370i¥940200208-200507
W(ABS)
47311AWAY(FOR FRONT BRAKE TUBE)
main90904-13062i¥1,000199908-200507
47312TUBE, FRONT BRAKE, NO.2
main47312-20390i¥390199908-200507
47313TUBE, FRONT BRAKE, NO.3
main47313-20880i¥750199908-200208
W(ABS)
main47313-20890i¥570199908-200507
main47313-2B060i¥750200208-200507
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02C23i¥2,610199908-200507
RH
main90947-02C24i¥2,610199908-200507
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220199908-200507
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280199908-200507
47314TUBE, FRONT BRAKE, NO.4
main47314-20720i¥750199908-200208
W(ABS)
main47314-20750i¥570199908-200507
main47314-20780i¥750200208-200507
W(ABS)
47315TUBE, FRONT BRAKE, NO.5
main47315-20760i¥750199908-200507
W(ABS)
main47315-20770i¥1,090199908-200507
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220199908-200507
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280199908-200507
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02A37i¥1,490199908-200507
main90947-02C25i¥1,600199908-200507
47319TUBE, FRONT BRAKE, NO.9
main47319-20200i¥550199908-200208
main47319-20230i¥750200208-200507
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02A37i¥1,490199908-200507
main90947-02C25i¥1,600199908-200507
47321TUBE, REAR BRAKE, NO.1
main47321-20440i¥4,270199908-200507
47322TUBE, REAR BRAKE, NO.2
main47322-20540i¥3,620199908-200507
47323TUBE, REAR BRAKE, NO.3
main47323-20210i¥390199908-200507
47324TUBE, REAR BRAKE, NO.4
main47324-20210i¥390199908-200507
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20760i¥630199908-200507
47372CLAMP, BRAKE TUBE, NO.2
main47371-10200i¥510199908-200507
47393INSULATOR, BRAKE TUBE HEAT
main47393-20010i¥2,620199908-200507
9011908868
main90119-08868¥70
9017906208
main90179-06208¥70
9017906263
main90179-06263¥140
9046106200
main90461-06200¥320
9046808040
main90468-08040¥130
9048001630
main90480-01630¥510
9094901B45
main90949-01B45¥220
9094901B66
main90949-01B66¥110
9151560645
main91515-60645¥110
91631B0612
main91631-B0612¥100

32 parts on this diagram · 6 diagrams in section
