BRAKE TUBE & CLAMP

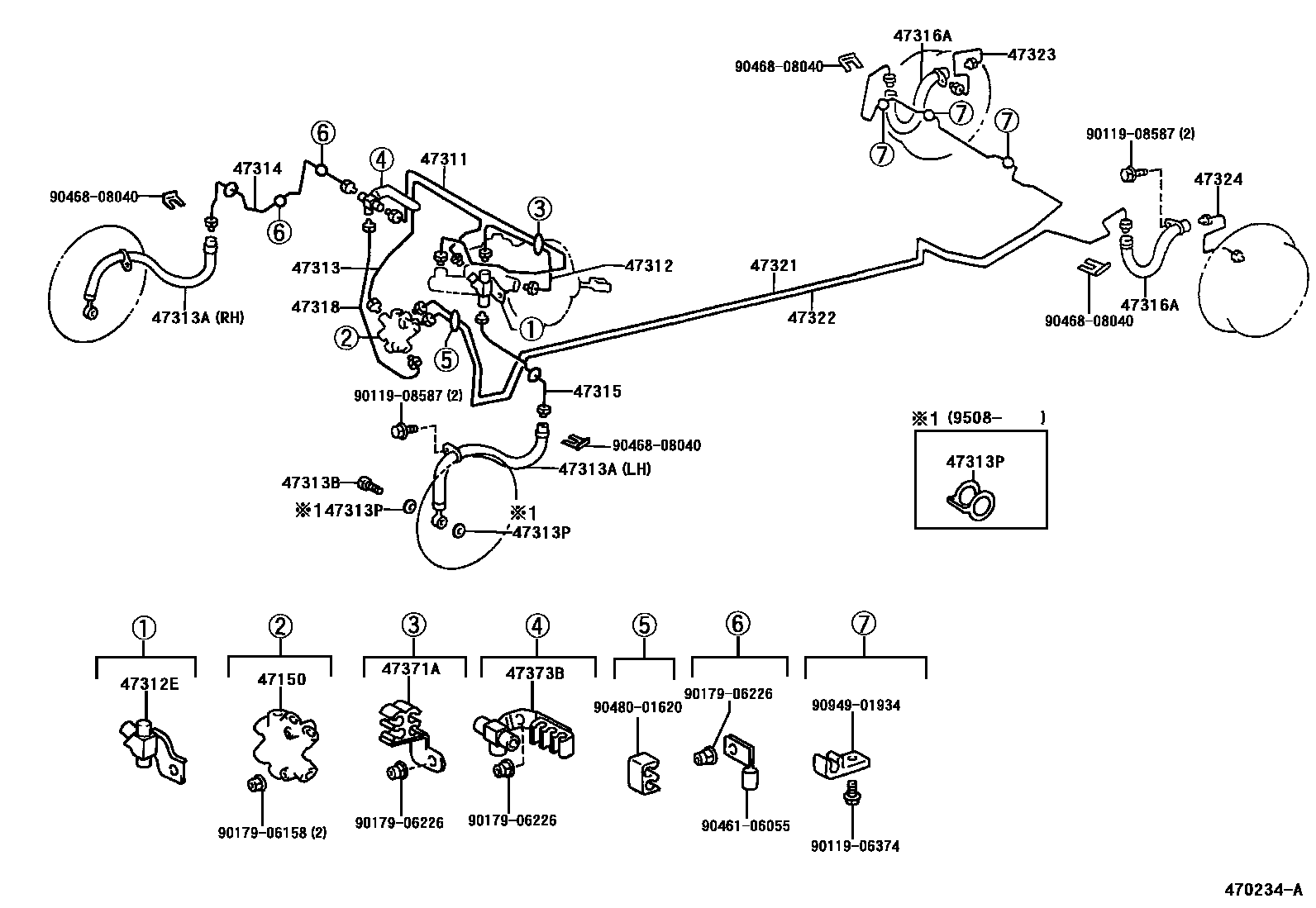

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-20240i¥13,500199412
main47150-20280i¥13,500199412-199712
main47150-20290i¥13,400199309-199407
sub47150-20240¥13,500
main47150-20310i¥13,400199309-199407
sub47150-20280¥13,500
main47150-20370i¥13,400199309-199412
W(ABS)
sub47150-20280¥13,500
main47150-20380i¥13,400199309-199412
W(ABS)
sub47150-20240¥13,500
47311TUBE, FRONT BRAKE, NO.1
main47311-2B090i¥1,090199309
main47311-2B110i¥2,160199309-199606
W(ABS)
main47311-2B170i¥2,010199606
W(ABS)
47312TUBE, FRONT BRAKE, NO.2
main47311-2B120i¥550199309
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90904-12015i¥530199309
W(ABS)
main90904-13009i¥780199309
47313TUBE, FRONT BRAKE, NO.3
main47313-20700i¥940199309
main47313-20720i¥2,520199309-199606
W(ABS)
main47313-20770i¥2,370199606
W(ABS)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02761i¥2,650199309-199510
RH
sub90947-02847¥2,280
main90947-02762i¥2,650199309-199510
LH
sub90947-02848¥2,280
main90947-02847i¥2,280199508-199510
RH
main90947-02848i¥2,280199508-199510
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10015i¥200199309-199503
main90401-10058i¥220199503
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-30010i¥310199309-199510
main47389-50020i¥280199508-199510
47314TUBE, FRONT BRAKE, NO.4
main47314-20590i¥1,090199309
main47314-20610i¥1,460199309-199606
W(ABS)
main47314-20650i¥1,090199606
W(ABS)
47315TUBE, FRONT BRAKE, NO.5
main47315-20640i¥750199309
47316TUBE, FRONT BRAKE, NO.6
main47316-20560i¥2,160199309-199606
main47316-20590i¥1,820199606
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02769i¥2,860199309-199510
sub90947-02852¥2,450
main90947-02770i¥2,050199309-199508
sub90947-02851¥1,760
main90947-02851i¥1,760199508-199712
main90947-02852i¥2,450199508-199510
47318TUBE, FRONT BRAKE, NO.8
main47318-20340i¥2,010199309-199606
W(ABS)
main47318-20350i¥550199309
main47318-20390i¥1,820199606
W(ABS)
47321TUBE, REAR BRAKE, NO.1
main47321-20380i¥4,420199309
47322TUBE, REAR BRAKE, NO.2
main47322-20490i¥3,070199309
47323TUBE, REAR BRAKE, NO.3
main47323-20150i¥550199309-199712
47324TUBE, REAR BRAKE, NO.4
main47324-20150i¥550199309-199712
47371ACLAMP, BRAKE TUBE, NO.1
main47371-20440i¥990199309-199606
W(ABS)
main47371-20530i¥470199309
47373BCLAMP, BRAKE TUBE, NO.3
main47371-20540i¥1,540199309
9011906374
main90119-06374¥120
9011908587
main90119-08587¥140
9017906158
main90179-06158¥70
9017906226
9046106055
main90461-06055¥220
9046808040
main90468-08040¥130
9048001620
main90480-01620¥160
9094901934
main90949-01934¥300

27 parts on this diagram · 8 diagrams in section
