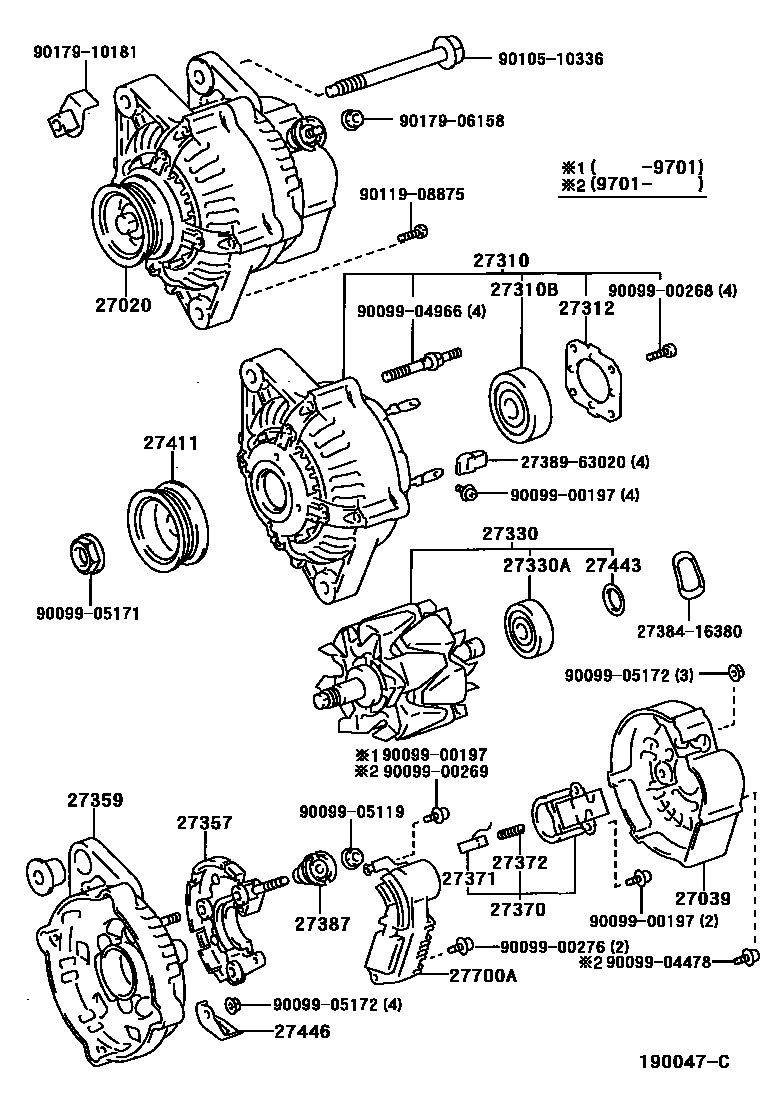

ALTERNATOR

0001 112V 70A 0002 112V 70A 0003 112V 70A 0004 112V 80A

27020ALTERNATOR ASSY

main27060-15080i7AFE..AT200..MTM199309-199712

12V 70A

main27060-15140i7AFE..AT200..ATM199309-199705

12V 70A

sub27060-16460

main27060-74380i5SFE..ST204..MTM199309

12V 70A

sub27060-74450

main27060-74390i5SFE..ST204..ATM199309

12V 80A

sub27060-74460

27039COVER, ALTERNATOR REAR END

main27039-16380i7AFE..AT200..MTM199701-199712

main27039-55080i7AFE..AT200..ATM199309-199712

sub27039-70470

main27039-73020i7AFE..AT200..MTM199309-199701

sub27039-16380

main27039-74380i5SFE..ST204..MTM199309-199701

main27039-74381i5SFE..ST204..MTM199701

main27039-74390i5SFE..ST204..ATM199309

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-15170i7AFE..AT200..MTM199309-199712

main27310-15180i7AFE..AT200..ATM199309-199712

sub27310-16430

main27310-70100i5SFE..ST204..MTM199309

main27310-74120i5SFE..ST204..ATM199309

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10178i7AFE,5SFE..AT200,ST204..MTM199309

main90099-10192i7AFE,5SFE..AT200,ST204..ATM199309

27312PLATE, RETAINER

main27312-42010i7AFE,5SFE..AT200,ST204..ATM199309

main27312-70200i7AFE,5SFE..AT200,ST204..MTM199309

27330ROTOR ASSY, ALTERNATOR

main27330-64570i7AFE..AT200..MTM199701-199712

main27330-72101i7AFE,5SFE..AT200,ST204..MTM199309-199701

main27330-76030i7AFE,5SFE..AT200,ST204..ATM199309

sub27330-16390

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i7AFE,5SFE..AT200,ST204199309

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-16380i7AFE..AT200..MTM199701-199712

main27357-55080i7AFE..AT200..ATM199309-199712

main27357-63020i7AFE..AT200..MTM199309-199701

main27357-70081i5SFE..ST204..MTM199309-199701

main27357-74260i5SFE..ST204..ATM199309

main27357-74380i5SFE..ST204..MTM199701

27359FRAME, ALTERNATOR RECTIFIER END

main27359-15170i7AFE..AT200..MTM199309-199601

sub27359-15171

sub27384-16380

main27359-15171i7AFE..AT200..MTM199601-199701

main27359-15180i7AFE..AT200..ATM199309-199712

main27359-16380i7AFE..AT200..MTM199701-199712

main27359-74130i5SFE..ST204..MTM199309-199601

sub27359-74131

sub27384-16380

main27359-74131i5SFE..ST204..MTM199601-199701

main27359-74132i5SFE..ST204..MTM199701

main27359-74140i5SFE..ST204..ATM199309

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-35060i7AFE,5SFE..AT200,ST204..MTM199309

main27370-75060i7AFE,5SFE..AT200,ST204..ATM199309

27371BRUSH, ALTERNATOR

main27371-70300i7AFE,5SFE..AT200,ST204..MTM199309

27372SPRING, ALTERNATOR BRUSH

main27372-63020i7AFE,5SFE..AT200,ST204..MTM199309

sub27372-87501

27387INSULATOR, TERMINAL

main27387-42020i7AFE..AT200..ATM199309-199712

main27387-70170i7AFE..AT200..MTM199309-199709

main27387-70171i7AFE..AT200..MTM199709-199712

27411PULLEY, ALTERNATOR

main27411-16180i7AFE..AT200..MTM199309-199712

main27411-16211i5SFE..ST204..MTM199309

main27411-42030i7AFE,5SFE..AT200,ST204..ATM199309

27443COVER, ALTERNATOR BEARING

main27443-63020i7AFE,5SFE..AT200,ST204199309

27446CLIP, ALTERNATOR CORD

main27446-15170i7AFE..AT200199309-199712

27700AREGULATOR ASSY, GENERATOR

main27700-74030i7AFE..AT200..MTM199309-199712

main27700-74040i5SFE..ST204;7AFE..AT200..ATM199309

2738416380WASHER

main27384-16380

2738963020INSULATOR, TERMINAL

main27389-63020

9009900197

main90099-00197

9009900268

main90099-00268

9009900269

main90099-00269

9009900276

main90099-00276

9009904478

main90099-04478

9009904966

main90099-04966

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9010510336

main90105-10336

9011908875

main90119-08875

9017906158

main90179-06158

9017910181

main90179-10181

32 parts on this diagram · 4 diagrams in section
