HOOD LOCK & HINGE

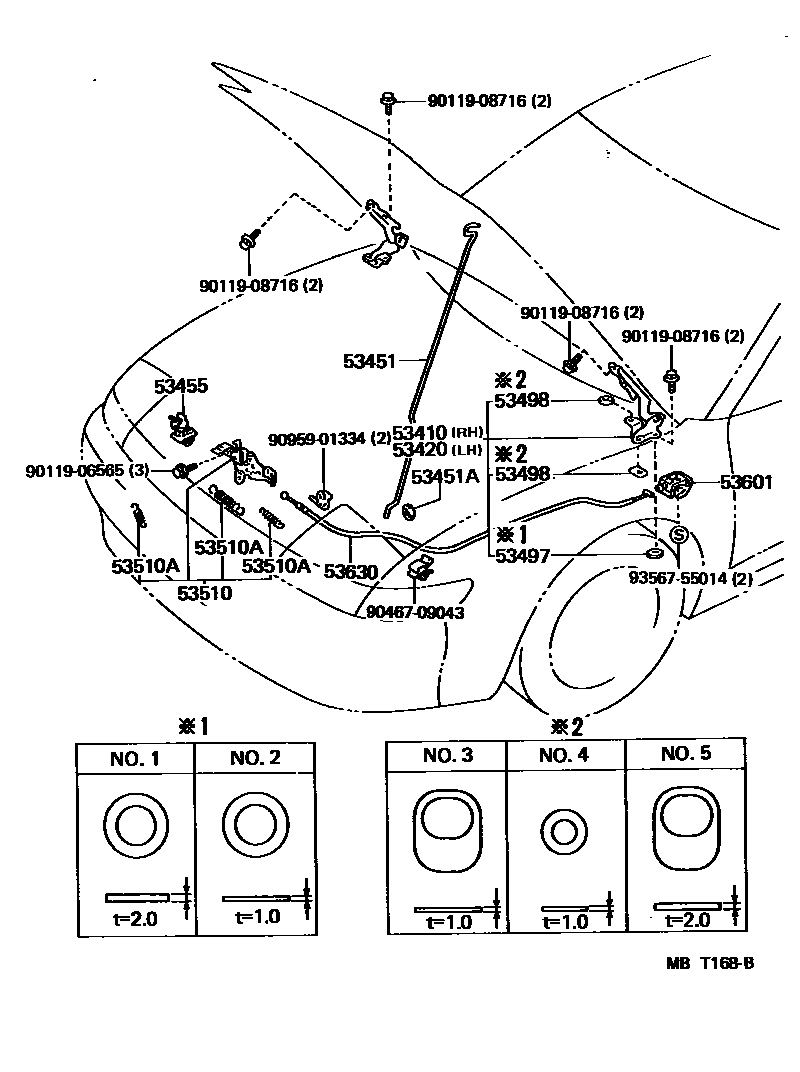

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-20130i198909-199309
53420HINGE ASSY, HOOD, LH
main53420-20130i198909-199309
53451ROD, HOOD SUPPORT
main53451-20100i198909-199309
53451AGROMMET(FOR HOOD SUPPORT ROD)
main90480-15020i198909-199309
53455CLAMP, HOOD SUPPORT ROD
main53455-20030i198909-199309
53497PAD, HOOD HINGE, NO.1
main53497-20050i199001-199309
NO.1
main53497-20060i199001-199309
NO.2
main53497-20060i198910-199001
main53497-50010i198909-198910
53498PAD, HOOD HINGE, NO.2
main53498-20030i198909-199309
NO.3
main53498-20040i198909-199109
NO.4
main53498-20040i199108-199309
N0.4
main53498-20050i198909-199309
NO.5
53510LOCK ASSY, HOOD
main53510-20270i198909-199109
main53510-20360i199108-199309
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09029i198909-199109
WD=0.9,WD=0.9,CW=26.5,L=39.6
main90506-09039i198909-199109
WD=0.9,CW=21.25,WD=0.9,CW=21.25,L=34.4
main90506-09052i199108-199309
WD=0.9,CW=20.75,WD=0.9,CW=20.75,L=35.0
main90506-20008i198909-199109
WD=2.0,CW=17,L=59.0
main90506-20061i199108-199309
WD=2.0,CW=17,L=59.0
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-20081-02i198909-199008
RED,TRIM3#
main53601-20081-03i198909-199309
SHADOW GRAY,TRIM1#
main53601-20081-04i198909-199309
DARK BLUE,TRIM8#
main53601-20081-16i199008-199108
SABLE,TRIM4#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-20331i198909-199309
9011906565
9011908716
9046709043
9095901334
9356755014

16 parts on this diagram · 1 diagram in section
