ALTERNATOR

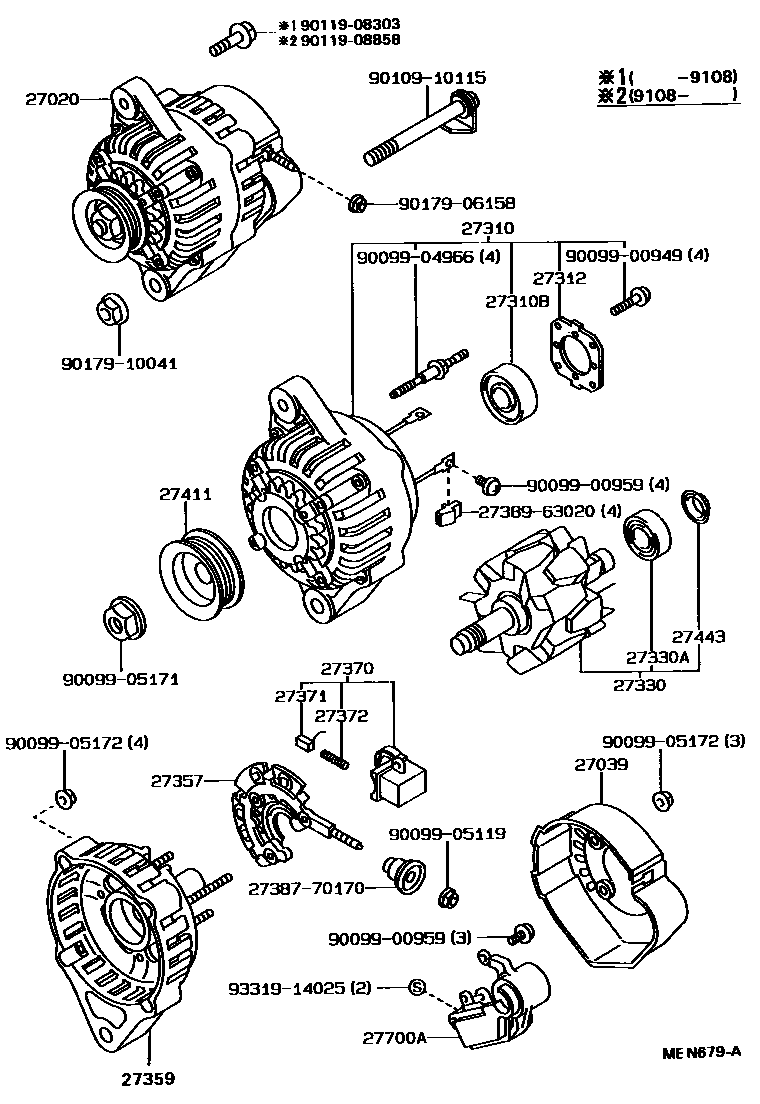

Parts diagram
27020ALTERNATOR ASSY
main27060-16170i198909-199309
12V 70A
main27060-16230i198909-199309
12V 70A
main27060-74130i198910-199108
12V 70A
main27060-74150i198909-199109
12V 70A
main27060-74190i198909-199109
12V 70A
main27060-74210i199108-199211
12V 70A
main27060-74290i199108-199202
12V 80A
main27060-74291i199202-199211
12V 80A
main27060-74300i199108-199309
12V 80A
main27060-74450i199211-199309
12V 70A
main27060-74460i199211-199309
12V 80A
27039COVER, ALTERNATOR REAR END
main27039-15170i199109-199309
main27039-42010i198909-199309
main27039-70081i198909-199211
main27039-72010i198909-199109
main27039-74140i198909-199309
main27039-74380i199211-199309
main27039-74390i199211-199309
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-16190i198909-199309
main27310-16260i198909-199309
main27310-42050i198909-199109
main27310-70100i198909-199309
main27310-74120i198910-199309
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10160i198909-199109
main90099-10178i198909-199309
main90099-10192i198910-199309
27312PLATE, RETAINER
main27312-42010i198909-199309
main27312-70200i198909-199309
27330ROTOR ASSY, ALTERNATOR
main27330-42010i198909-199012
main27330-72101i198909-199309
main27330-76030i199012-199309
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i198909-199309
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-62040i199112-199309
main27357-63020i198909-199309
main27357-70081i198909-199309
main27357-74050i198909-199112
main27357-74120i198910-199309
main27357-74140i198909-199211
main27357-74260i199211-199309
27359FRAME, ALTERNATOR RECTIFIER END
main27359-16151i198909-199309
main27359-16260i198909-199309
main27359-74120i198910-199309
main27359-74130i198909-199309
main27359-74140i198909-199309
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199207-199309
main27370-42010i198909-199109
main27370-63021i198909-199109
main27370-70300i199105-199207
main27370-75060i199105-199309
27371BRUSH, ALTERNATOR
main27371-63020i198909-199109
main27371-70300i199105-199309
27372SPRING, ALTERNATOR BRUSH
main27372-63020i199108-199309
main27372-72100i198909-199109
27411PULLEY, ALTERNATOR
main27411-16180i198909-199309
main27411-16211i199108-199309
main27411-16260i199012-199309
main27411-16270i198909-199012
main27411-42030i198909-199309
main27411-74050i198910-199309
27443COVER, ALTERNATOR BEARING
main27443-63020i198909-199309
27700AREGULATOR ASSY, GENERATOR
main27700-16010i198909-199109
main27700-46030i199108-199309
main27700-70030i198909-199309
main27700-74010i199009-199109
main27700-74030i199211-199309
2738770170INSULATOR, TERMINAL
2738963020INSULATOR, TERMINAL
9009900949
9009900959
9009904966
9009905119
9009905171
9009905172
9010910115
9011908303
9011908858
9017906158
9017910041
9331914025

29 parts on this diagram · 5 diagrams in section
