INTERCOOLER & SUB RADIATOR

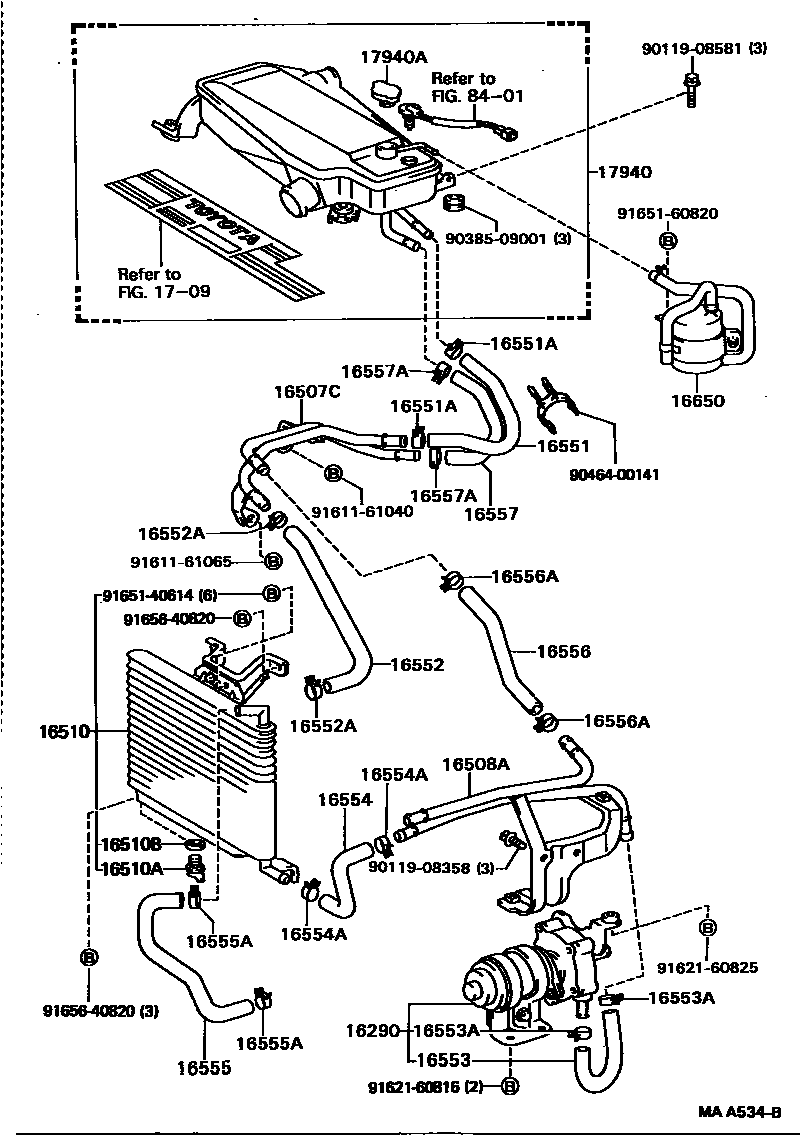

Parts diagram
16290PUMP ASSY, WATER W/MOTOR & BRACKET
main16290-74010i198710-198908
16507CPIPE SUB-ASSY, SUB-RADIATOR, NO.1
main16507-74010i198710-198908
16508APIPE SUB-ASSY, SUB-RADIATOR, NO.2
main16508-74010i198710-198908
16510SUB-RADIATOR ASSY
main16510-74010i198710-198908
16510APLUG, DRAIN COCK(FOR SUB-RADIATOR)
main90910-09054i198710-198908
16510BRING, O(FOR SUB-RADIATOR DRAIN COCK PLUG)
main96711-19007i198710-198908
16551HOSE, SUB-RADIATOR, NO.1
main16551-74010i198710-198908
16551ACLIP, SUB-RADIATOR HOSE, NO.1
main90467-22004i198710-198908
16552HOSE, SUB-RADIATOR, NO.2
main16552-74010i198710-198908
16552ACLIP, SUB-RADIATOR HOSE, NO.2
main90467-22003i198710-198908
PIPE SIDE
main90467-22004i198710-198908
PUMP SIDE
16553HOSE, SUB-RADIATOR, NO.3
main16553-74010i198710-198908
16553ACLIP, SUB-RADIATOR HOSE, NO.3
main90467-22003i198710-198908
PIPE SIDE
main90467-22004i198710-198908
RADIATOR SIDE,RADIATOR SIDE
16554HOSE, SUB-RADIATOR, NO.4
main16554-74010i198710-198908
16554ACLIP, SUB-RADIATOR HOSE, NO.4
main90467-22003i198710-198908
PIPE SIDE
main90467-22004i198710-198908
SUB-RADIATOR SIDE
16555HOSE, SUB-RADIATOR, NO.5
main16555-74010i198710-198908
16555ACLIP, SUB-RADIATOR HOSE, NO.5
main90467-22003i198710-198908
PIPE SIDE
main90467-22004i198710-198908
SUB-RADIATOR SIDE
16556HOSE, SUB-RADIATOR, NO.6
main16556-74010i198710-198908
16556ACLIP, SUB-RADIATOR HOSE, NO.6
main90467-22003i198710-198908
PIPE NO.1 SIDE
main90467-22004i198710-198908
PIPE NO.2 SIDE
16557HOSE, SUB-RADIATOR, NO.7
main16557-74010i198710-198910
16557ACLIP, SUB-RADIATOR HOSE, NO.7
main90467-22003i198710-198908
INTERCOOLER SIDE
main90467-22004i198710-198908
PIPE SIDE
16650TANK ASSY, RESERVE(FOR INTERCOOLER)
main16650-88380i198710-198908
1709
17940INTERCOOLER ASSY
main17940-74021i198808-198910
17940ACAP SUB-ASSY, INTERCOOLER
main16401-74010i198710-198910
8401
9011908358
9011908581
9038509001
9046400141
9161161040
9161161065
9162160816
9162160825
9165140614
9165160820
9165640820

36 parts on this diagram · 1 diagram in section
