FRONT DISC BRAKE CALIPER & DUST COVER

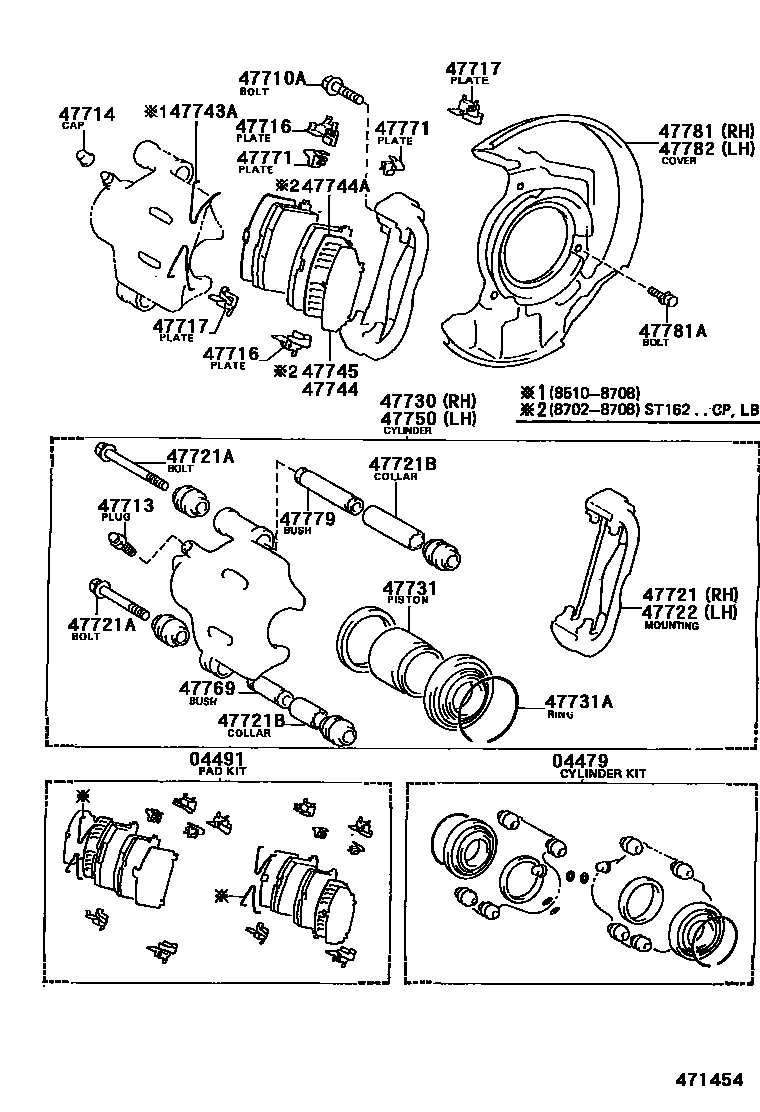

Parts diagram
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-20070i198508-198708
04491PAD KIT, DISC BRAKE, FRONT
main04491-20180i198508-198510
main04491-20230i198510-198702
main04491-20270i198608-198708
main04491-20320i198702-198708
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90119-12040i198508-198708
*12-1.25PX25.8-19.5
47713PLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i198508-198708
47714CAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i198508-198708
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-20050i198508-198708
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-20030i198508-198708
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-20100i198508-198708
main47721-20110i198508-198708
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90119-09007i198508-198708
*9-1.25PX73-25,*9-1.25PX73-25
main90119-09008i198508-198708
*9-1.25PX93-25,*9-1.25PX93-25
47721BCOLLAR(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90387-15004i198508-198708
L=12
main90387-15005i198508-198708
L=32
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-20100i198508-198708
main47721-20110i198508-198708
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-20200i198508-198510
main47730-20201i198510-198708
main47730-20210i198508-198510
main47730-20211i198510-198708
47731PISTON, FRONT DISC BRAKE
main47731-20090i198508-198708
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-64003i198508-198708
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-32020i198510-198708
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-20050i198508-198708
47744ASHIM, ANTI-SQUEAL, NO.3(FOR FRONT DISC BRAKE)
main47742-17010i198702-198708
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47745-17020i198702-198708
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-20190i198508-198510
main47750-20191i198510-198708
main47750-20200i198508-198510
main47750-20201i198510-198708
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-20010i198508-198708
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-20030i198508-198708
47779BUSH, CYLINDER SLIDE, NO.2(FOR FRONT DISC BRAKE)
main47779-20010i198508-198708
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-20140i198508-198708
main47781-20150i198508-198708
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90119-06227i198508-198708
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-20140i198508-198708
main47782-20150i198508-198708

25 parts on this diagram · 2 diagrams in section
