HEADLAMP CLEANER

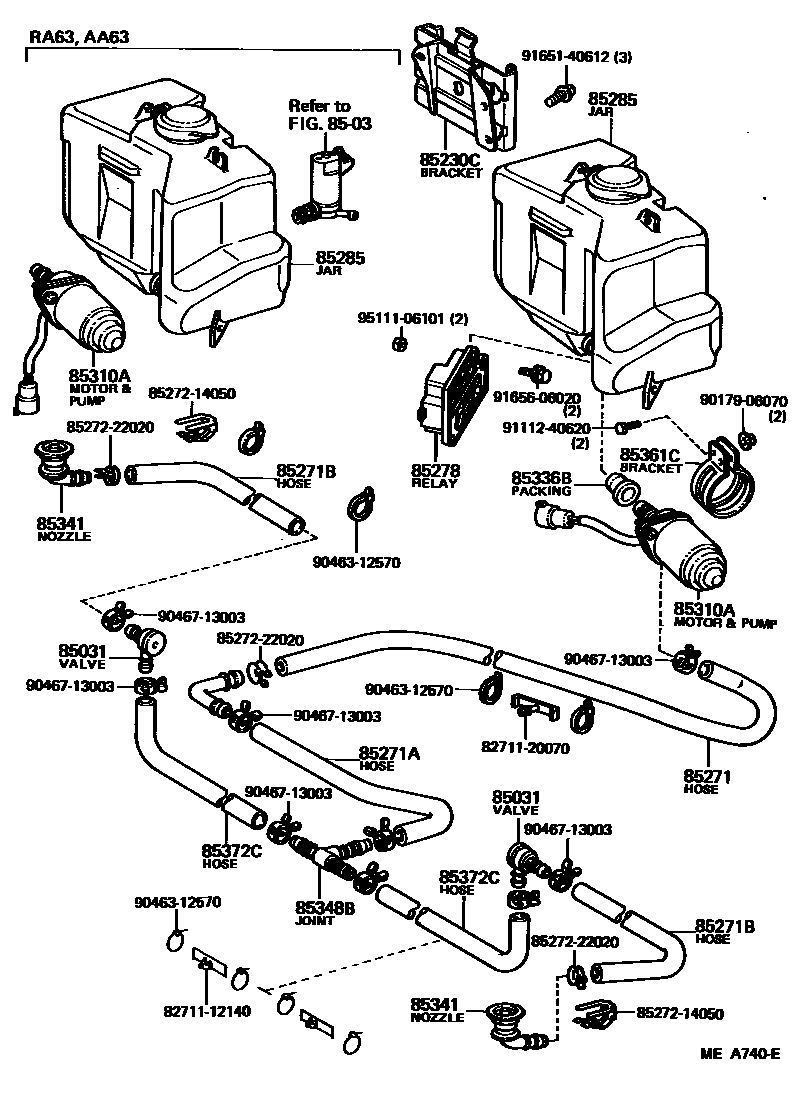

Parts diagram
8503
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020i198108-198512
85230CBRACKET ASSY, HEADLAMP CLEANER
main85036-14140i198108-198507
main85036-14150i198108-198507
85271HOSE, HEADLAMP CLEANER, NO.1
main85271-14120i198112-198512
*H,L=1200
main85271-14140i198308-198507
main85271-24010i198108-198308
85271AHOSE, HEADLAMP CLEANER, NO.2
main85376-14301i198108-198507
L=75
85271BHOSE, HEADLAMP CLEANER, NO.3
main85375-14301i198308-198507
85278RELAY ASSY, HEADLAMP CLEANER CONTROL
main85276-14040i198208-198512
main85276-20020i198108-198208
85285JAR, HEADLAMP CLEANER WASHER
main85330-14290i198108-198507
main85330-14380i198108-198507
main85330-14390i198108-198507
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-22070i198108-198512
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198112-198512
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-14250i198108-198308
main85035-14260i198112-198512
main85035-14280i198308-198507
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85352-12010i198108-198512
85361CBRACKET, WASHER
main85361-14100i198112-198512
85372CHOSE, HEADLAMP CLEANER WASHER (FROM JOINT TO VALVE)
main85271-20020i198108-198507
RHD=LH,LHD=RH
main85343-12050i198108-198507
RHD=RH,LHD=LH
main90445-14042i198112-198512
L=850
main90445-14059i198112-198512
L=190
8271112140WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271120070WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527214050CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527222020CABLE SUB-ASSY, HEADLAMP CLEANER, RH
9017906070
9046312570
9046713003
9111240620
9165140612
9165606020
9511106101

25 parts on this diagram · 2 diagrams in section
