EXHAUST PIPE

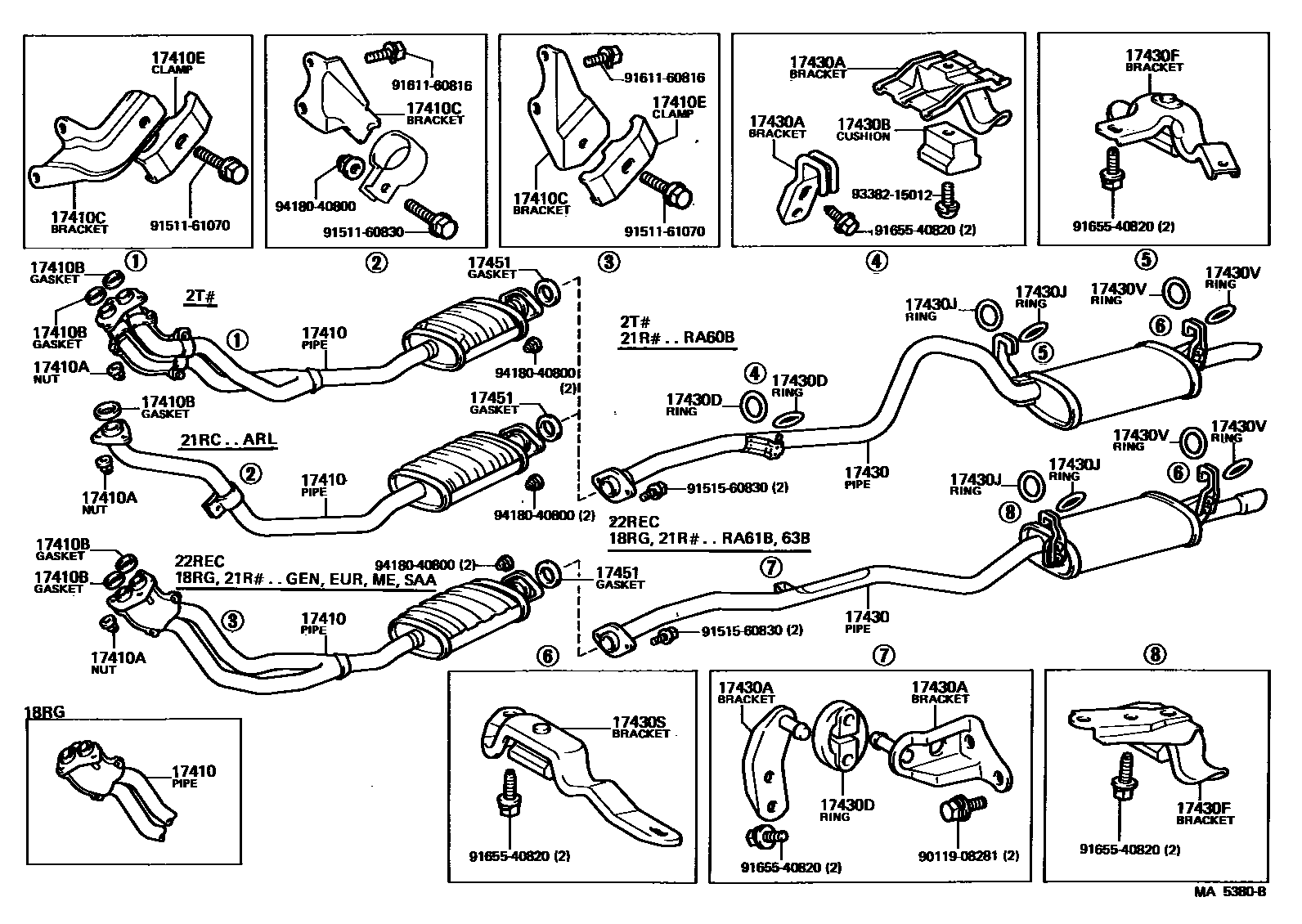

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-16120i198308-198310
main17410-16121i198310-198501
main17410-16122i198501-198507
main17410-26320i198108-198507
main17410-34450i198108-198308
main17410-37080i198108-198405
main17410-37081i198405-198507
main17410-37090i198108-198308
main17410-43080i198112-198512
main17410-74020i198308-198408
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10028i198108-198402
main90179-10070i198402-198512
17410BGASKET, EXHAUST PIPE
main90917-06001i198108-198507
main90917-06004i198108-198512
main90917-06012i198108-198308
17410CBRACKET, EXHAUST PIPE FRONT (FOR FRONT)
main17571-16050i198308-198501
main17571-16140i198501-198507
main17571-26190i198108-198507
main17571-37040i198108-198507
main17571-38041i198108-198308
main17571-41080i198112-198512
main17571-64010i198308-198408
17410ECLAMP NO.1, EXHAUST PIPE FRONT (FOR FRONT)
main17578-15031i198408-198507
main90917-04030i198108-198512
17430PIPE ASSY, EXHAUST, TAIL
main17430-16220i198408-198507
main17430-26640i198108-198507
main17430-37120i198108-198507
main17430-43110i198112-198512
main17430-74030i198308-198408
17430ABRACKET, EXHAUST TAILPIPE(FOR FRONT)
main17506-26050i198108-198507
UPR
main17506-28010i198108-198512
UPR
main17509-28010i198108-198512
LWR
main17561-26080i198108-198507
LWR
17430BCUSHION, EXHAUST TAILPIPE(FOR FRONT)
main17591-36010i198108-198507
17430DBOLT OR RING, EXHAUST TAILPIPE (FOR FRONT)
main17565-15010i198108-198512
main90301-34207i198108-198507
17430FBRACKET, EXHAUST TAILPIPE(FOR CENTER)
main17507-26050i198108-198507
main17507-28010i198108-198512
17430JBOLT OR RING, EXHAUST TAILPIPE(FOR CENTER)
main90301-34207i198108-198512
17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)
main17508-26100i198108-198512
17430VBOLT OR RING, EXHAUST TAILPIPE (FOR REAR)
main90301-34207i198108-198512
17451GASKET, EXHAUST PIPE
main90917-06012i198108-198512
9011908281
9151160830
9151161070
9151560830
9161160816
9165540820
9338215012
9418040800

22 parts on this diagram · 3 diagrams in section
