BACK DOOR LOCK & HANDLE

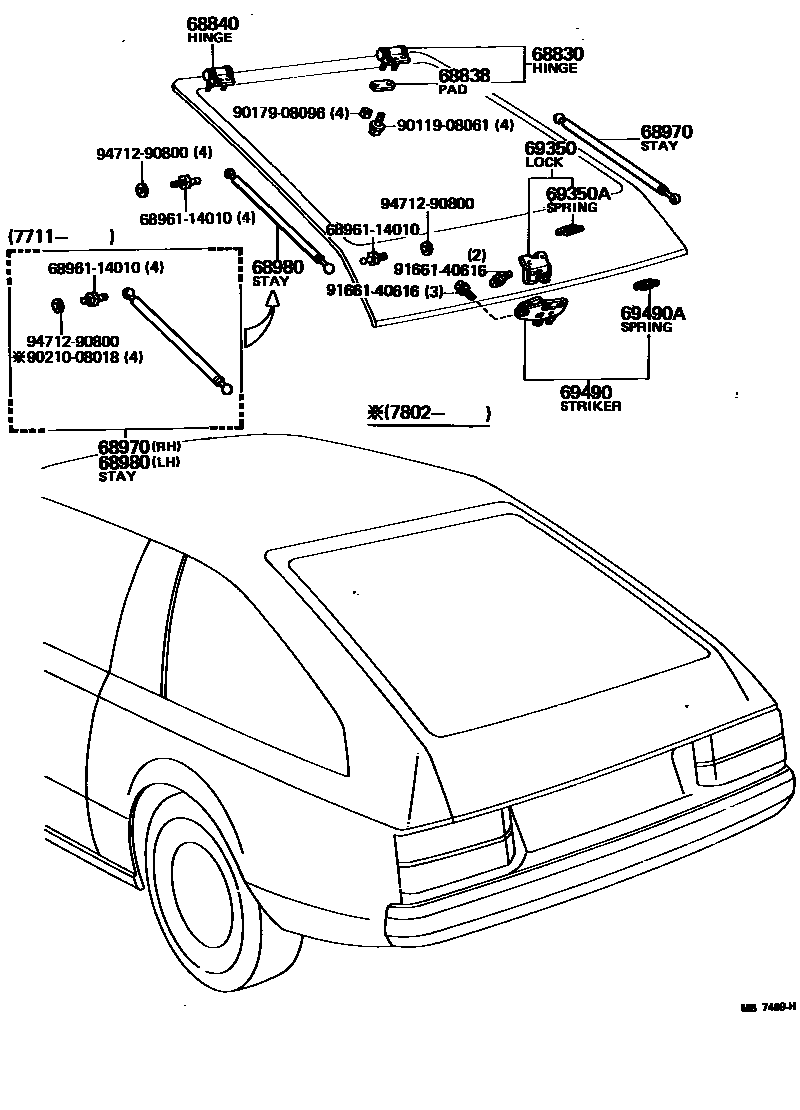

Parts diagram
68830HINGE ASSY, BACK DOOR, RH
main68801-14020i¥1,810197708-198107
sub68801-14021¥1,770
68838PAD, BACK DOOR HINGE, NO.1
main68838-14020i197708-197904
main68838-14021i¥260197904-198107
sub68838-14022¥260
68840HINGE ASSY, BACK DOOR, LH
main68801-14020i¥1,810197708-198107
sub68801-14021¥1,770
68970STAY ASSY, BACK DOOR, RH
main68905-14020i197708-197711
sub68905-19015¥18,200
main68905-19015i¥18,200197711-198107
68980STAY ASSY, BACK DOOR
main68905-14020i197708-197711
sub68905-19015¥18,200
main68905-19015i¥18,200197711-198107
69350LOCK ASSY, BACK DOOR
main69350-14030i197708-197908
sub69350-14031¥3,510
main69350-14031i¥3,510197908-198107
69350ASPRING(FOR BACK DOOR LOCK)
main90506-08107i¥280197708-198107
69490STRIKER ASSY, BACK DOOR LOCK
main69430-14030i¥4,160197708-197908
main69430-14031i¥3,250197908-198107
69490ASPRING(FOR BACK DOOR LOCK STRIKER)
main90501-07484i¥140197708-198107
WD=0.7
6896114010BOLT, BACK DOOR STAY
9011908061
main90119-08061¥70
9017908096
main90179-08096¥110
9021008018
main90210-08018¥340
9166140616
main91661-40616¥80
9471290800
main94712-90800¥240

15 parts on this diagram · 1 diagram in section
