HEADLAMP CLEANER

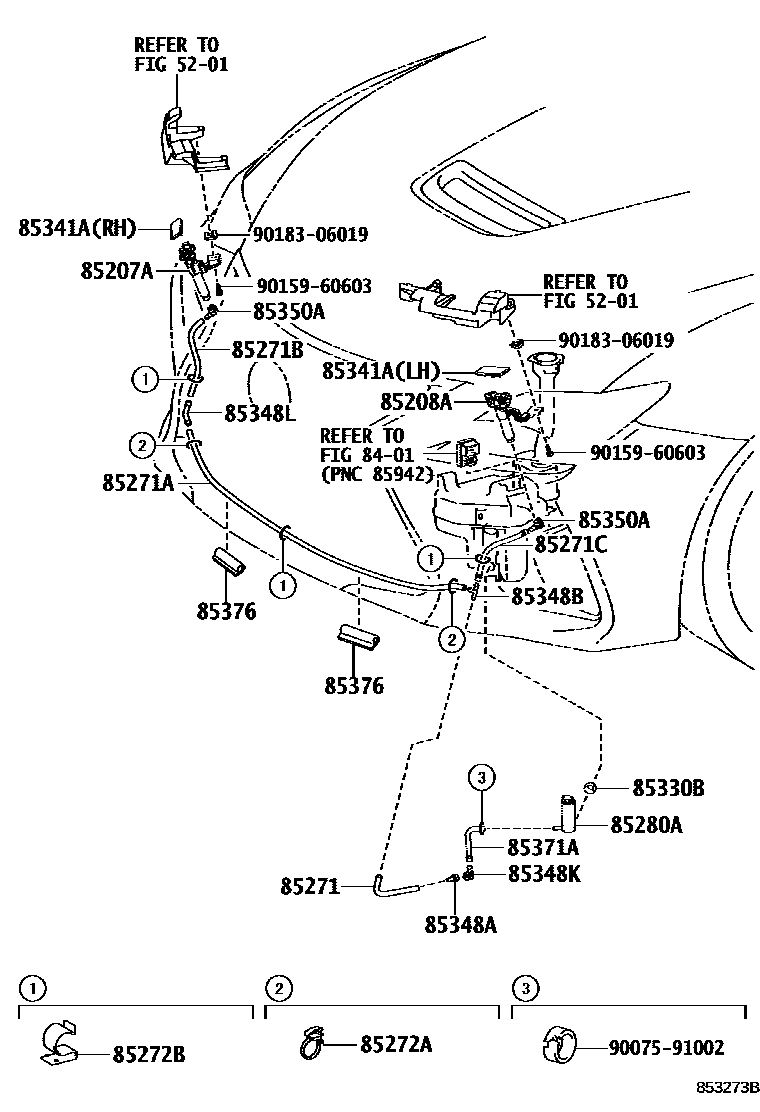

Parts diagram
5201
8401
85207AACTUATOR SUB-ASSY, HEADLAMP WASHER, RH
main85207-24030i201409-201902
main85207-24060i201903-202403
85208AACTUATOR SUB-ASSY, HEADLAMP WASHER, LH
main85208-24030i201409-201902
main85208-24060i201903-202403
85271HOSE, HEADLAMP CLEANER, NO.1
main90075-15058i201903-202403
L=140
main90075-15097i201409-201902
L=180
85271AHOSE, HEADLAMP CLEANER, NO.2
main85275-30080i201903-202403
L=450
main90075-15078i201409-201902
L=1200
85271BHOSE, HEADLAMP CLEANER, NO.3
main90075-15080i201903-202403
L=1600
main90075-15098i201409-201902
L=260
85271CHOSE, HEADLAMP CLEANER, NO.4
main90075-15098i201409-201902
L=260
85272ACLAMP, HEADLAMP CLEANER, NO.1
main82711-45020i201409-201902
main90075-90512i201903-202403
85272BCLAMP, HEADLAMP CLEANER, NO.2
main90075-90512i201409-201902
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-47010i201409-202403
85330BBUSH, HEADLAMP CLEANER WASHER JAR
main90099-32089i201409-202403
85341ACOVER,HEADLAMP CLEANER WASHER NOZZLE
main85353-24020-A0i201409-201902
WHITE NOVA GF.,083,RH
main85353-24020-B0i201409-201902
MERCURY GRAY MC.,1H9,RH
main85353-24020-B1i201409-201712
SONIC SILVER,1J2,RH
main85353-24020-B2i201712-201902
SONIC TITANIUM,1J7,RH
main85353-24020-B3i201805-201902
MARCURY GRAY MC.MATT,1K7,RH
main85353-24020-C0i201409-201712
BLACK,212,RH
main85353-24020-C1i201409-201608
STARLIGHT BLACK GF.,217,RH
main85353-24020-C2i201608-201902
GRAPHITE BLACK GF.,223,RH
main85353-24020-D0i201409-201902
RED,3T5,RH
main85353-24020-E0i201409-201902
ORANGE,4W7,RH
main85353-24020-F0i201712-201902
NAPLES YELLOW,5C1,RH
main85353-24020-J0i201409-201902
BLUE,8X1,RH
main85353-24050-A0i201903-202403
WHITE NOVA GF.,083,RH
main85353-24050-A1i202009-202111
HAKUJI,091,RH
main85353-24050-B1i201903-202009
SONIC TITANIUM,1J7,RH
main85353-24050-B3i202009-202403
SONIC CHROME,1L1,RH
main85353-24050-B4i202301-202403
TITANIUM CARBIDE GRAY,1L8,RH
main85353-24050-C0i201903-202403
GRAPHITE BLACK GF.,223,RH
main85353-24050-D0i201903-202403
RADIANT RED CONTRAST LAYE,3T5,RH
main85353-24050-F0i201903-202403
NAPLES YELLOW CONTRAST LA,5C1,RH
main85353-24050-J0i201903-202403
HEAT BLUE CONTRAST LAYERI,8X1,RH
main85353-24901i201903-202403
RH
main85354-24020-A0i201409-201902
WHITE NOVA GF.,083,LH
main85354-24020-B0i201409-201902
MERCURY GRAY MC.,1H9,LH
main85354-24020-B1i201409-201712
SONIC SILVER,1J2,LH
main85354-24020-B2i201712-201902
SONIC TITANIUM,1J7,LH
main85354-24020-B3i201805-201902
MARCURY GRAY MC.MATT,1K7,LH
main85354-24020-C0i201409-201712
BLACK,212,LH
main85354-24020-C1i201409-201608
STARLIGHT BLACK GF.,217,LH
main85354-24020-C2i201608-201902
GRAPHITE BLACK GF.,223,LH
main85354-24020-D0i201409-201902
RED,3T5,LH
main85354-24020-E0i201409-201902
ORANGE,4W7,LH
main85354-24020-F0i201712-201902
NAPLES YELLOW,5C1,LH
main85354-24020-J0i201409-201902
BLUE,8X1,LH
main85354-24050-A0i201903-202403
WHITE NOVA GF.,083,LH
main85354-24050-A1i202009-202111
HAKUJI,091,LH
main85354-24050-B1i201903-202009
SONIC TITANIUM,1J7,LH
main85354-24050-B3i202009-202403
SONIC CHROME,1L1,LH
main85354-24050-B4i202301-202403
TITANIUM CARBIDE GRAY,1L8,LH
main85354-24050-C0i201903-202403
GRAPHITE BLACK GF.,223,LH
main85354-24050-D0i201903-202403
RADIANT RED CONTRAST LAYE,3T5,LH
main85354-24050-F0i201903-202403
NAPLES YELLOW CONTRAST LA,5C1,LH
main85354-24050-J0i201903-202403
HEAT BLUE CONTRAST LAYERI,8X1,LH
main85354-24901i201903-202403
LH
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main90075-17012i201409-202403
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main90075-17010i201409-202403
85348KJOINT, HEADLAMP CLEANER ELBOW, NO.1
main90075-17009i201409-202403
85348LJOINT, HEADLAMP CLEANER ELBOW, NO.2
main90075-17013i201409-201902
85350AJOINT, HEADLAMP CLEANER ELBOW, NO.3
main90075-17009i201409-201902
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main90075-15054i201409-202403
L=120
85376PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
main85277-53060i201409-201902
9007591002
9015960603
9018306019

23 parts on this diagram · 2 diagrams in section
