FRONT SEAT & SEAT TRACK

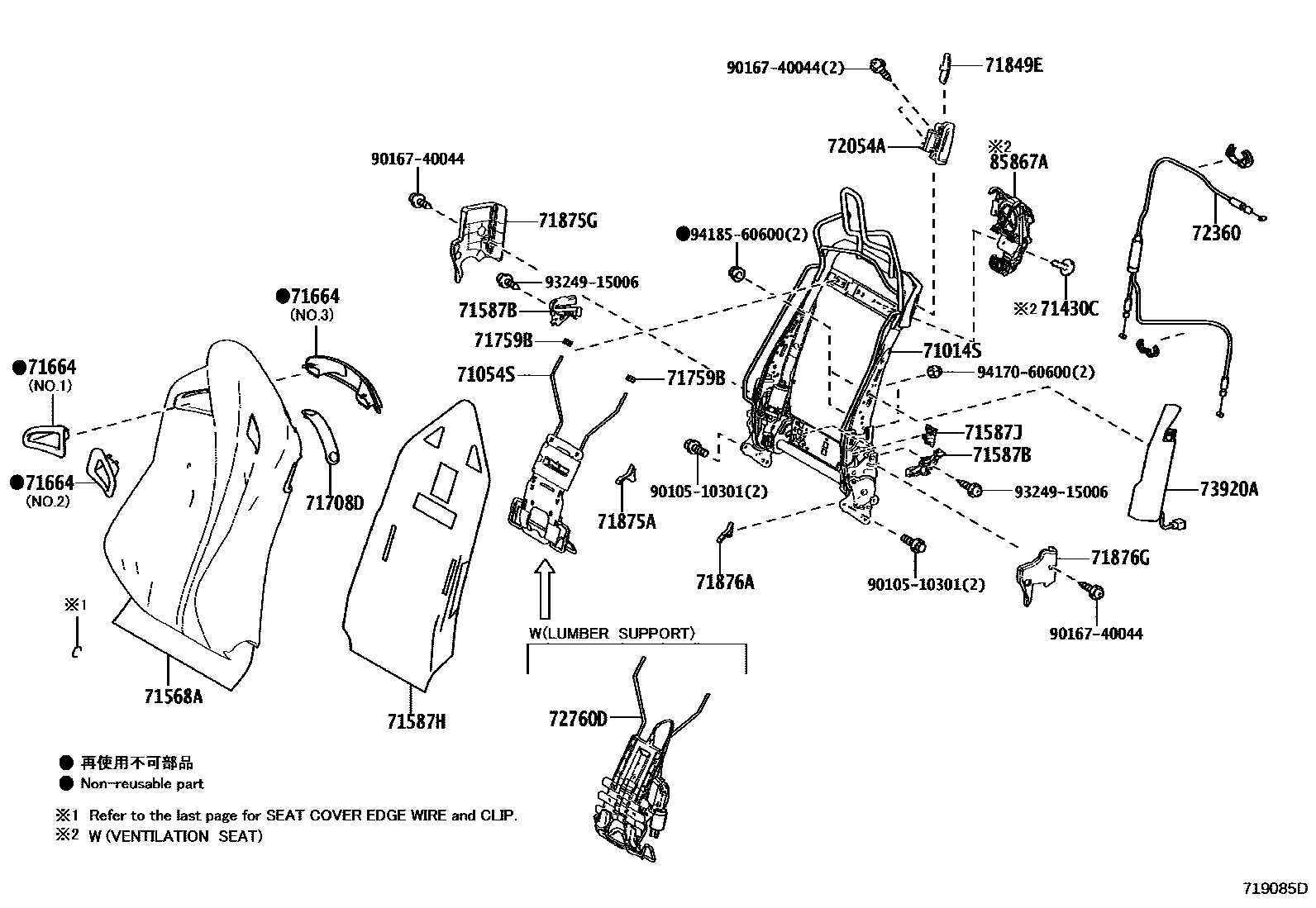

Parts diagram
71014SFRAME SUB-ASSY, FRONT SEATBACK, LH
main71014-24090i¥52,900201409-201704
sub71014-24091¥52,900
main71014-24091i¥52,900201705-201902
sub71014-24110¥40,000
main71014-24110i¥40,000201903-202403
71054SSPRING SUB-ASSY, FRONT SEATBACK, LH
main71053-76010i¥1,860201409-202403
71430CCLIP
main90467-08186-C3i201903-201904
BLACK
sub90467-08186¥120
main90467-08188i¥80201905-202403
71568APAD, FRONT SEATBACK W/COVER, LH
main71402-24161-42i201903-202403
BLACK/WHITE/ECRU,TRIM0#
main71402-24161-43i201903-202403
BLACK/RED/RED,TRIM3#
main71402-24161-44i201903-202403
BLACK/BLACK/ECRU,TRIM2#
main71402-24180-C4i201409-201805
BLACK,TRIM2#
main71402-24180-C5i201805-201902
BLACK,TRIM2#
71587PROTECTOR, FRONT SEATBACK EDGE
main71587-24050i¥620201409-202403
OUTER
main71587-24060i¥620201409-202403
INNER
71587BPROTECTOR, FRONT SEATBACK EDGE
main71587-24070i¥620201409-202403
OUTER
main71587-24080i¥620201409-202403
INNER
71587HPROTECTOR, FRONT SEATBACK EDGE
main71587-30060i¥710201409-202403
71587JPROTECTOR, FRONT SEATBACK EDGE
main71587-52030i¥160201409-201902
71664GUIDE, SEAT BELT
main73187-24060-B0i201903-202403
SILVER,TRIM0#,2#,3#,8#,NO.1:REFER ILLUST.
main73187-24060-B0i201409-201902
SILVER,TRIM0#,1#,2#,3#,8#,NO.1:REFER ILLUST.
main73187-24070-B0i201409-201902
SILVER,TRIM0#,1#,2#,3#,8#,NO.2:REFER ILLUST.
main73187-24070-B0i201903-202403
SILVER,TRIM0#,2#,3#,8#,NO.2:REFER ILLUST.
main73187-24080-B0i201903-202403
SILVER,TRIM0#,2#,3#,8#,NO.3:REFER ILLUST.
main73187-24080-B0i201409-201902
SILVER,TRIM0#,1#,2#,3#,8#,NO.3:REFER ILLUST.
71708DSTRAP SUB-ASSY, SEAT COVER, LH
main71788-24020-C0i201409-201902
BLACK,TRIM2#
sub71788-24020¥780
main71788-24020-C2i201903-202403
BLACK,TRIM0#,2#,3#
sub71788-24020¥780
71759BHOOK, FRONT SEATBACK
main71759-47011i¥110201409-202403
71849CAP, SEAT ADJUSTER COVER, LH
main71848-76010i¥200201409-202403
71849ECAP, RECLINING REMOTE CONTROL, LH
main71849-24010-C0i201409-201902
BLACK,TRIM0#,1#,2#,3#,4#,8#
main71849-24010-C0i201903-202111
BLACK,TRIM0#,2#,30,31,32,8#
main71849-24010-C0i202111-202403
BLACK,TRIM0#,2#,3#,8#
main71849-24010-D0i201903-202111
RED,TRIM32
71875ACOVER, RECLINING ADJUSTER INSIDE, RH
main71875-24090-C0i201409-201902
BLACK,TRIM0#,1#,2#,3#,4#,8#
main71875-24090-C0i201903-202403
BLACK,TRIM0#,2#,3#,8#
71875GCOVER, RECLINING ADJUSTER INSIDE, RH (FOR LH SEAT)
main71875-24110i¥1,520201409-202403
71876ACOVER, RECLINING ADJUSTER INSIDE, LH
main71876-24040-C0i201409-201902
BLACK,TRIM0#,1#,2#,3#,4#,8#
main71876-24040-C0i201903-202403
BLACK,TRIM0#,2#,3#,8#
71876GCOVER, RECLINING ADJUSTER INSIDE, LH (FOR LH SEAT)
main71876-24060i¥1,090201409-202403
72054ALEVER SUB-ASSY, RECLINING REMOTE CONTROL, LH
main72054-24020-C0i201409-201902
BLACK,TRIM0#,1#,2#,3#,4#,8#
main72054-24020-C0i201903-202111
BLACK,TRIM0#,2#,30,31,32,8#
main72054-24020-C0i202111-202403
BLACK,TRIM0#,2#,3#,8#
main72054-24020-D0i201903-202111
RED,TRIM32
72360CABLE ASSY, RECLINING ADJUSTER EQUALIZING
main72360-24010i¥1,710201409-202403
72760DADJUSTER ASSY, LUMBAR SUPPORT, LH
main72750-76010i¥18,400201409-202403
73920AAIRBAG ASSY, FRONT SEAT, LH
main73920-24030i¥31,800201409-201410
sub73920-53030¥20,000
main73920-53030i¥20,000201411-202403
85867BLOWER, SEATBACK CLIMATE CONTROL, RH
main85867-53020i201903-202403
85867ABLOWER, SEATBACK CLIMATE CONTROL, LH
main85867-53030i201903-202403
9010510301
main90105-10301¥110
9016740044
main90167-40044¥70
9324915006
main93249-15006¥120
9417060600
main94170-60600¥60
9418560600
main94185-60600¥70

28 parts on this diagram · 7 diagrams in section
