RADIATOR GRILLE

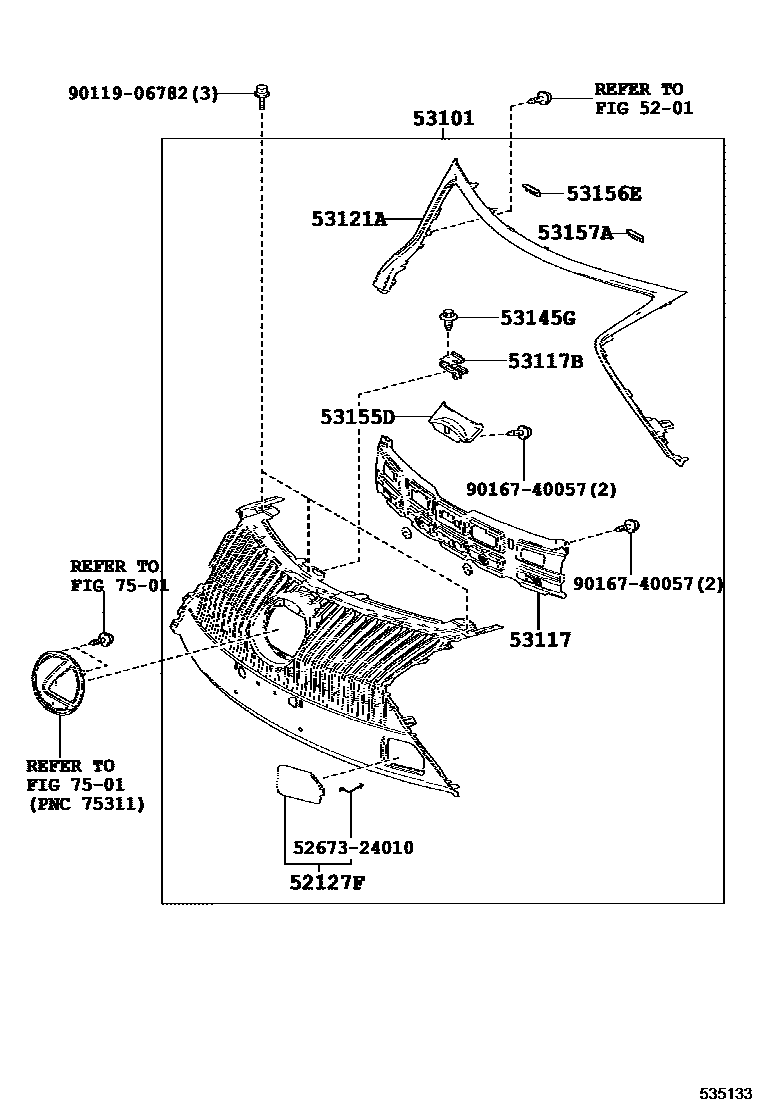

Parts diagram
5201
52127FCOVER, FRONT BUMPER HOLE
main52128-24060i201409-201510
main52128-24100i201609-201711
53101GRILLE SUB-ASSY, RADIATOR
main53101-24060i201510-201609
PLATED
main53101-24230i201609-201711
PLATED
main53101-24170i201510-201711
PLATED,"F SPORT"
main53101-24200supersedes 53101-24060i201609-201711
PLATED,"F SPORT"&FRONT FOG LAMP-WITH
main53101-24290i201711-201805
PLATED,TURKEY SPEC&"F SPORT"&PRE-COLLISION SYSTEM-WITH(*PBA & *PB)&FRONT FOG LAMP-WITH
main53101-24300supersedes 53101-24250i201711-201810
PLATED,"F SPORT"&PRE-COLLISION SYSTEM-WITH(*PBA & *PB)&CLEARANCE & BACK SONAR-WITH
main53101-24390i201802-201810
PLATED,"F SPORT"&BLACK EDITION&PRE-COLLISION SYSTEM-WITH(*PBA & *PB)&FRONT FOG LAMP-WITH(FOR BLACK EDITION)
53117BRACKET, RADIATOR GRILLE SUPPORT, RH
main53117-24030i201510-201711
53117BBRACKET, RADIATOR GRILLE, LOWER
main52147-24040i201510-201711
main52147-24070i201711-201810
53121AMOULDING, RADIATOR GRILLE
main53121-24030i201510-201711
main53121-24080supersedes 53121-24030i201810-202008
ARMENIA, GEORGIA SPEC&"F SPORT"&PRE-COLLISION SYSTEM-WITH(*PBA & *PB)
main53121-24090supersedes 53121-24060i201802-201810
"F SPORT"&BLACK EDITION&PRE-COLLISION SYSTEM-WITH(*PBA & *PB)&FRONT FOG LAMP-WITH(FOR BLACK EDITION)
53145GCLIP, RADIATOR GRILLE
main90467-05063-C0i201510-201810
BLACK
53155DSEAL, RADIATOR GRILLE, NO.1
main53155-24010i201510-201711
main53155-24040i201711-201804
53156ESEAL, RADIATOR GRILLE, NO.2
main53156-24010i201409-201510
53157ASEAL, RADIATOR GRILLE, NO.3
main53157-24010i201510-201804
7501
5267324010ARM, FRONT BUMPER, NO.1
9011906782
9016740057

14 parts on this diagram · 6 diagrams in section
