BRAKE TUBE & CLAMP

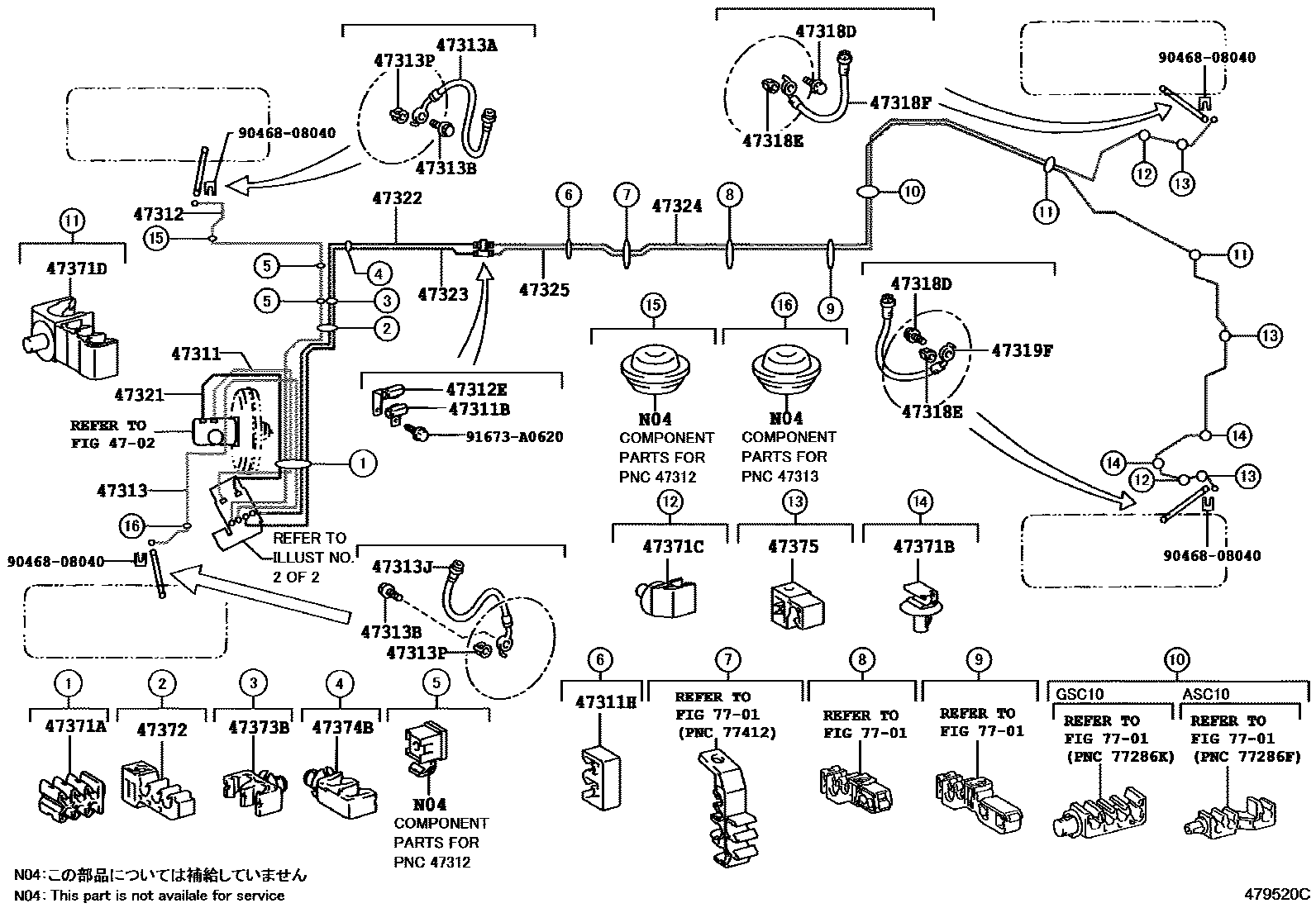

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-24130i201510-201711
main47311-24140i201409-201711
main47311-30740i201711-201804
main47311-30750i201711-202008
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10292i201409-202008
47311HGROMMET(FOR BRAKE TUBE)
main90480-01621i201409-202008
47312TUBE, FRONT BRAKE, NO.2
main47312-24140i201510-201711
main47312-24150i201409-201711
main47312-24160i201510-202008
main47312-30860i201510-202008
main47312-30870i201711-201804
main47312-30890i201711-202008
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10297i201409-202008
47313TUBE, FRONT BRAKE, NO.3
main47313-24150i201510-201711
main47313-24160i201409-201711
main47313-24170i201510-202008
main47313-30850i201510-202008
main47313-30860i201711-201804
main47313-30880i201711-202008
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02G56i201409-202008
main90947-02G57i201510-201805
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i201409-202008
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02G56i201409-202008
main90947-02G57i201510-201805
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i201409-202008
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i201409-202008
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i201409-202008
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02G54i201409-202008
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02G54i201409-202008
47321TUBE, REAR BRAKE, NO.1
main47321-24120i201510-201711
main47321-24130i201409-201711
main47321-30440i201711-201804
main47321-30450i201711-202008
47322TUBE, REAR BRAKE, NO.2
main47322-24150i201510-201711
main47322-24160i201409-201711
main47322-24170i201510-202008
main47322-24200i201510-201711
main47322-30570i201510-202008
main47322-30580i201711-201804
main47322-30600i201711-202008
47323TUBE, REAR BRAKE, NO.3
main47323-24060i201510-201711
main47323-24070i201409-201711
main47323-24080i201510-202008
main47323-24110i201510-201711
main47323-30510i201510-202008
main47323-30520i201711-201804
main47323-30540i201711-202008
47324TUBE, REAR BRAKE, NO.4
main47324-24050i201409-201510
main47324-24051i201510-202008
47325TUBE, REAR BRAKE, NO.5
main47325-24030i201409-201510
main47325-24031i201510-202008
47371ACLAMP, BRAKE TUBE, NO.1
main47371-30570i201510-202008
main90464-00876i201510-202008
main90464-00880i201409-201711
main90949-01D52i201711-202008
47371BCLAMP, BRAKE TUBE, NO.6
main90949-01D17i201409-202008
47371CCLAMP, BRAKE TUBE, NO.7
main90949-01D46i201409-202008
47371DCLAMP, BRAKE TUBE, NO.8
main77286-30190i201409-202008
47372CLAMP, BRAKE TUBE, NO.2
main90464-00876i201510-202008
main90949-01D08i201409-202008
main90949-01D12i201510-202008
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D12i201409-202008
main90949-01D13i201510-202008
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01D13i201409-202008
47375CLAMP, BRAKE TUBE, NO.5
main90949-01C82i201409-202008
7701
9046808040
91673A0620

31 parts on this diagram · 10 diagrams in section
