ALTERNATOR

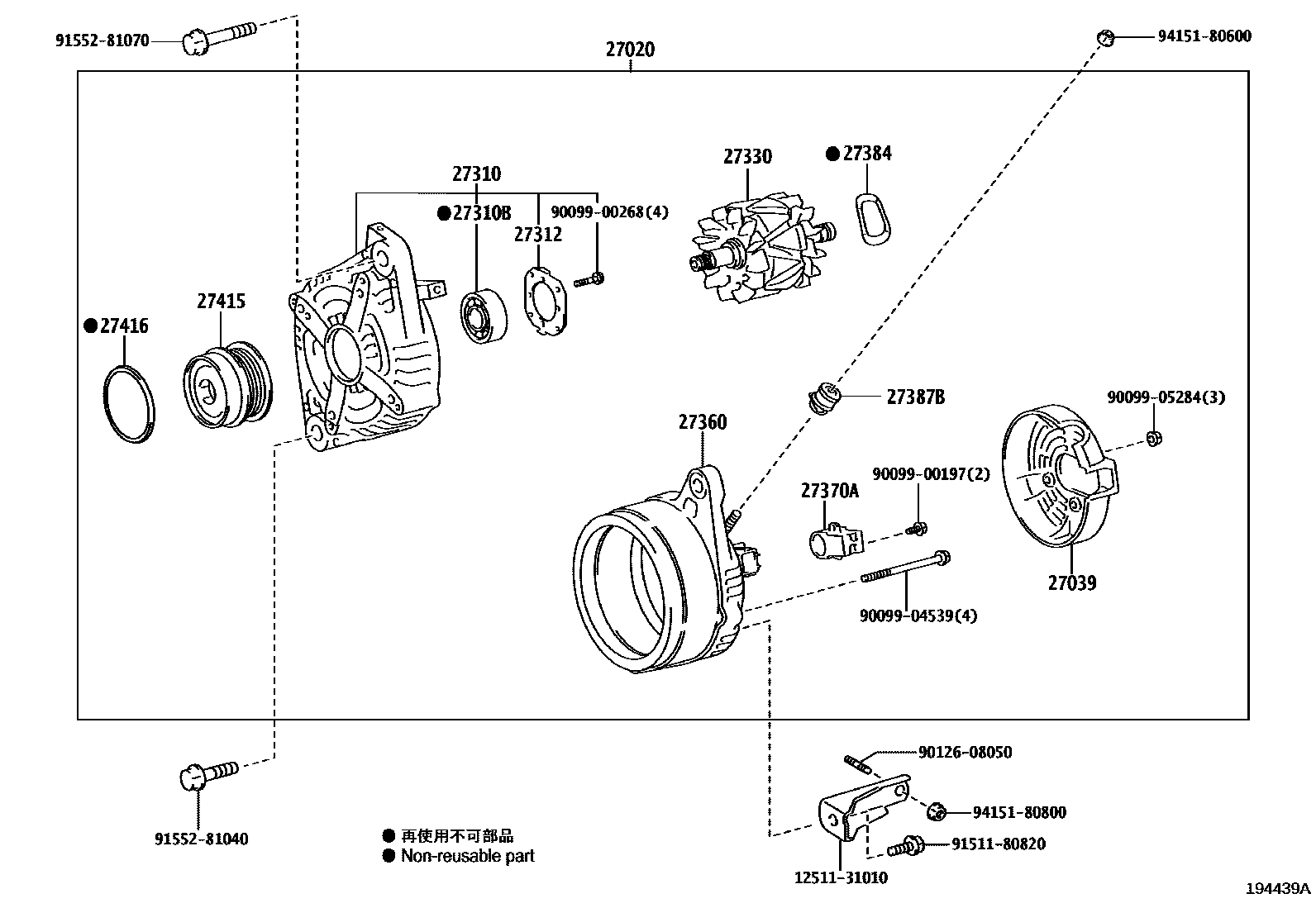

Parts diagram
27020ALTERNATOR ASSY
main27060-31212i201409-201711
12V 150A
main27060-36130i201510-202008
12V 180A
27039COVER, ALTERNATOR REAR END
main27039-31390i201409-201711
main27039-38150i201510-202008
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-31220i201409-201711
main27310-36210i201510-202008
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10223i201409-201711
main90099-10226i201510-202008
27312PLATE, RETAINER
main27312-42010i201510-202008
main27312-72100i201409-201711
27330ROTOR ASSY, ALTERNATOR
main27330-38140i201510-202008
main27330-58460i201409-201711
27360COIL ASSY, ALTERNATOR
main27360-31420i201409-201711
main27360-36210i201510-202008
27370AHOLDER ASSY, ALTERNATOR BRUSH
main27370-27060i201510-202008
main27370-31220i201409-201711
27384WASHER
main27384-38130i201510-202008
main27384-50030i201409-201711
27387INSULATOR, TERMINAL
main27387-38130i201510-202008
27387BINSULATOR, ALTERNATOR TERMINAL
main27387-20130i201409-201711
27415PULLEY, ALTERNATOR W/CLUTCH
main27415-0W131i201409-201711
main27415-0W230i201510-202008
27416CAP, ALTERNATOR PULLEY
main27416-0W050i201409-202008
1251131010BRACKET, ALTERNATOR, NO.1
9009900197
9009900268
9009904539
9009905284
9012608050
9151180820
9155281040
9155281070
9415180600
9415180800

24 parts on this diagram · 2 diagrams in section
