ELECTRONIC FUEL INJECTION SYSTEM

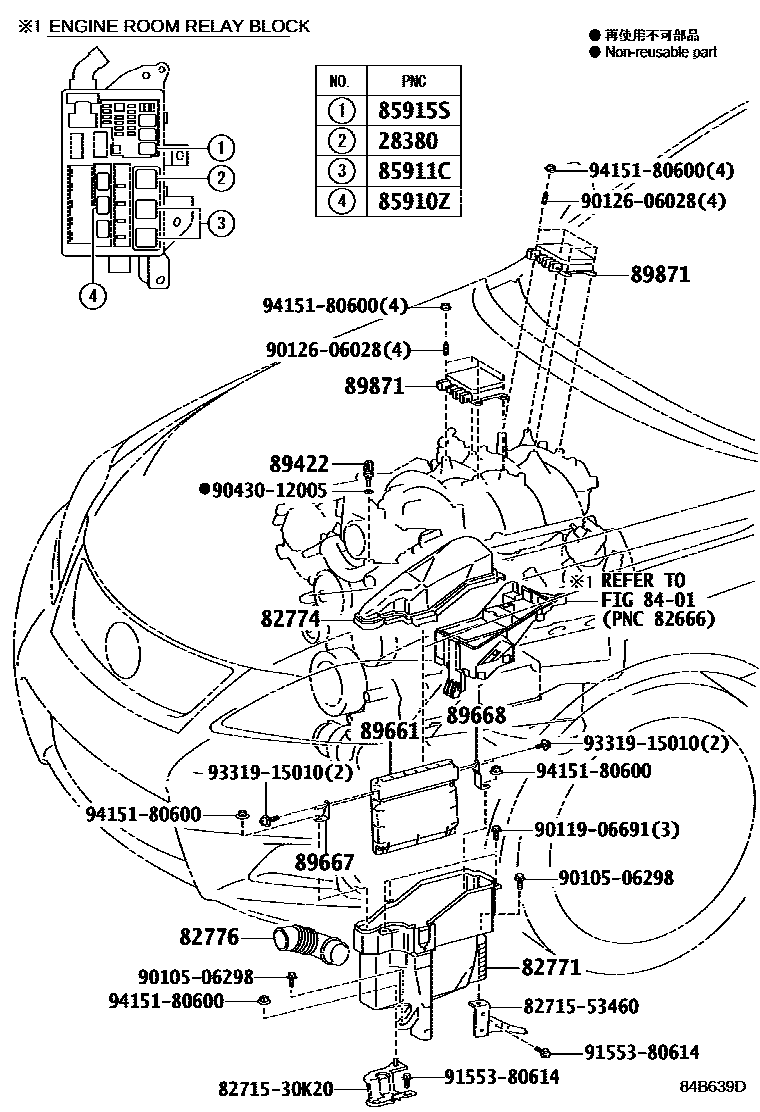

Parts diagram
28380RELAY ASSY, FUEL PUMP
main90987-03003i200712-201408
82771BOX, ENGINE ROOM ECU
main82771-30060i200712-201408
82774COVER, ENGINE ROOM ECU
main82774-30060i200712
82776DUCT, ENGINE ROOM ECU OUTLET
main82776-30110i200712
8401
85910ZRELAY, INJECTION (FOR EFI)
main90987-02027i200712-201408
85911CRELAY, EFI 2
main90987-02025i200712-201408
85915SRELAY, HEATER (FOR AIR FUEL RATIO SENSOR)
main90987-02027i200712-201408
89422SENSOR, WATER TEMPERATURE (FOR E.F.I.)
main89422-33030i200712
89661COMPUTER, ENGINE CONTROL
main89661-53A20i200712-200808
main89661-53D60i200808-200908
main89661-53F20i200908-201008
main89661-53L90i201008-201208
main89661-53Q90i201208
89667BRACKET, ENGINE CONTROL COMPUTER
main89667-30300i200712
89668BRACKET, ENGINE CONTROL COMPUTER, NO.2
main89668-30280i200712
89871DRIVER, INJECTOR
main89871-50010i200712
8271530K20BRACKET,WIRING HARNESS CLAMP
8271553460BRACKET,WIRING HARNESS CLAMP
9010506298
9011906691
9012606028
9043012005
9155380614
9331915010
9415180600

22 parts on this diagram · 1 diagram in section
