FUEL TANK & TUBE

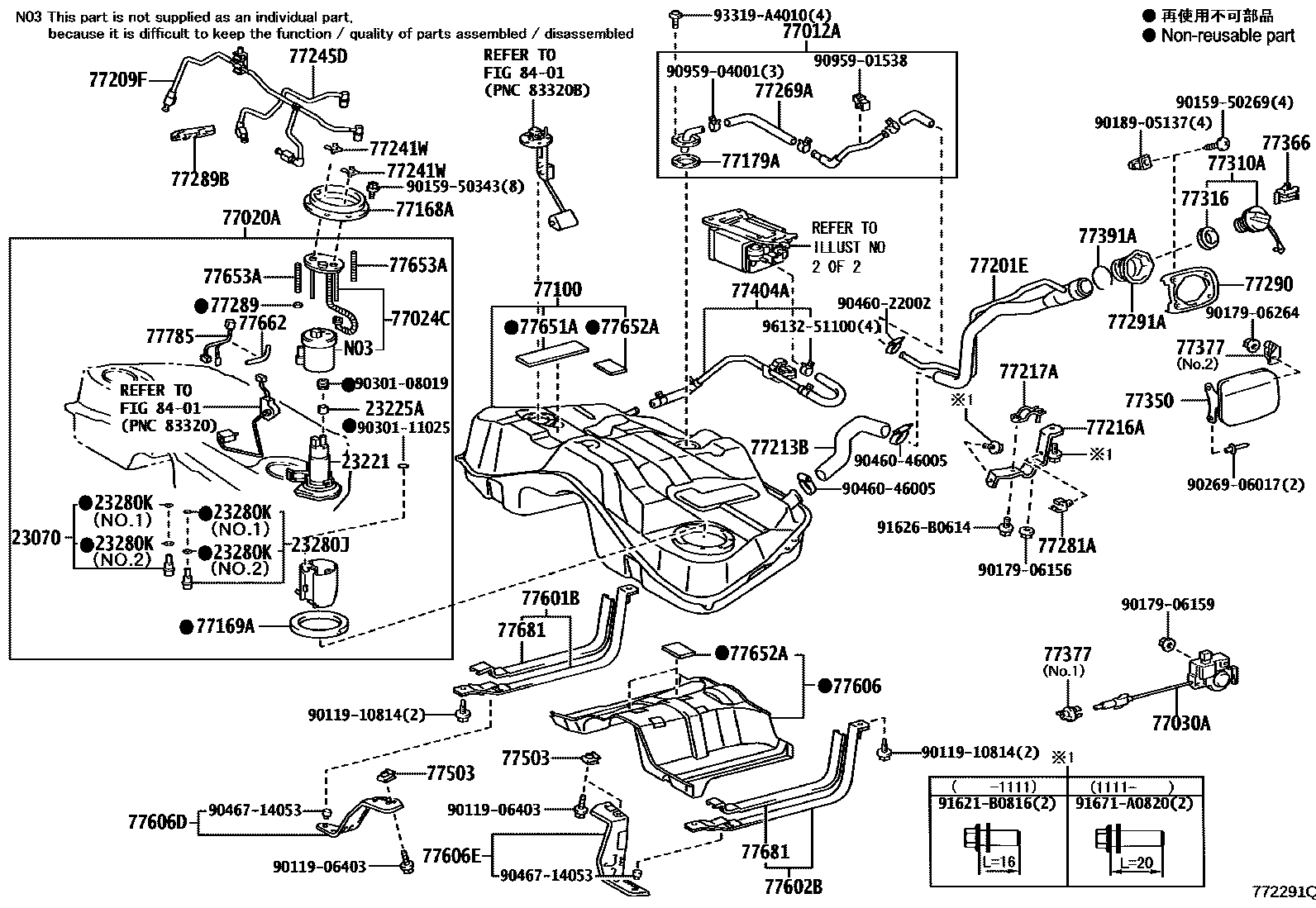

Parts diagram
23070VALVE ASSY, FUEL MAIN
main23070-38020i¥2,560200712-201408
23221PUMP, FUEL
main23220-38041i¥31,700200712
23225ASPACER, FUEL PUMP
main23225-23010i¥40200712-201408
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-38020i¥6,000200712-201408
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140200712
NO.1
main90301-15024i¥140200712
NO.2
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-53040i¥9,000200712
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-53131i¥63,100200712
77024CPLATE SUB-ASSY, FUEL SUCTION W/FUEL FILTER
main77024-53040i¥10,200200712-201408
77030ALOCK ASSY, FUEL LID W/MOTOR
main77030-51030i¥9,400200712
77100TANK ASSY, FUEL
main77001-53120i¥39,400200712-200805
sub77001-53121¥39,400
main77001-53121i¥39,400200806
77168APLATE, FUEL TANK VENT TUBE SET
main77168-52020i¥1,170200712
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52010i¥280200712
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-20040i¥260200712
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-53060i¥10,100200712
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-53060i¥4,580200712
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-22100i¥2,910200712
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-30050i¥1,330200712-201202
sub77216-30051¥1,110
main77216-30051i¥1,110201203
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-30130i¥630200712-201202
sub77217-30131¥530
main77217-30131i¥530201203
77241WCLIP, TUBE JOINT
main77241-33011i¥80201002
main77241-60320i¥130200712-201001
77245DTUBE, FUEL TANK RETURN VENT
main77245-53040i¥2,650200712
77269AHOSE, FUEL TANK BREATHER
main77269-22010i¥930200712
77281ACLAMP, FUEL FILLER PIPE
main77281-50020i¥330200712
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52090i¥470200712
77289BCLAMP, FUEL TUBE, NO.3
main77289-53020i¥630200712-201408
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-53010i¥1,680200712
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-53030i¥2,490200712
77310ACAP ASSY, FUEL TANK
main77300-52030i¥1,560200712
77316GASKET, FUEL TANK CAP
main77316-52040i¥230200712
77350LID ASSY, FUEL FILLER OPENING
main77350-53050i¥4,520200712
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-30070i¥250200712
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i¥300200712
NO.1
main77377-22060i¥840200712
NO.2
77391ARING, FUEL INLET BOX
main77391-12020i¥180200712
77404AHOSE SUB-ASSY, FUEL TANK VENT
main77404-53040i¥2,790200712
77503RETAINER SUB-ASSY, TANK BRACKET
main77503-53010i¥360200712-200806
sub77513-53020¥320
main77513-53020i¥320200807
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-53030i¥2,470200712
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-53010i¥2,470200712
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-53040i¥12,900200712-201206
sub77606-53041¥12,900
main77606-53041i¥12,900201207-201307
77606DPROTECTOR, FUEL TANK, NO.3
main77607-53010i¥2,460200712
77606EPROTECTOR, FUEL TANK, NO.4
main77607-53020i¥1,140200712
77651ACUSHION, FUEL TANK, NO.1
main77651-53010i¥350200712
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i¥590200712-201307
77653ACUSHION, FUEL TANK, NO.3
main77652-53010i¥1,650200712
77662COVER, FUEL TANK GAGE
main77662-53010i¥90200712
77681SEAT, FUEL TANK BAND, RH
main77681-22020i¥870200712
77785HARNESS, FUEL PUMP
main77785-53010i¥510200712
sub77785-53011¥520
8401
9011906403
main90119-06403¥70
9011910814
main90119-10814¥220
9015950269
main90159-50269¥70
9015950343
main90159-50343¥60
9017906156
main90179-06156¥140
9017906159
main90179-06159¥70
9017906264
main90179-06264¥100
9018905137
main90189-05137¥80
9026906017
main90269-06017¥140
9030108019
main90301-08019¥200
9030111025
main90301-11025¥140
9046022002
main90460-22002¥530
9046046005
main90460-46005¥190
9046714053
main90467-14053¥100
9095901538
main90959-01538¥230
9095904001
main90959-04001¥240
91621B0816
main91621-B0816¥90
91626B0614
main91626-B0614¥60
91671A0820
main91671-A0820¥80
93319A4010
main93319-A4010¥60
9613251100
main96132-51100¥120

67 parts on this diagram · 2 diagrams in section
