VENTILATION HOSE

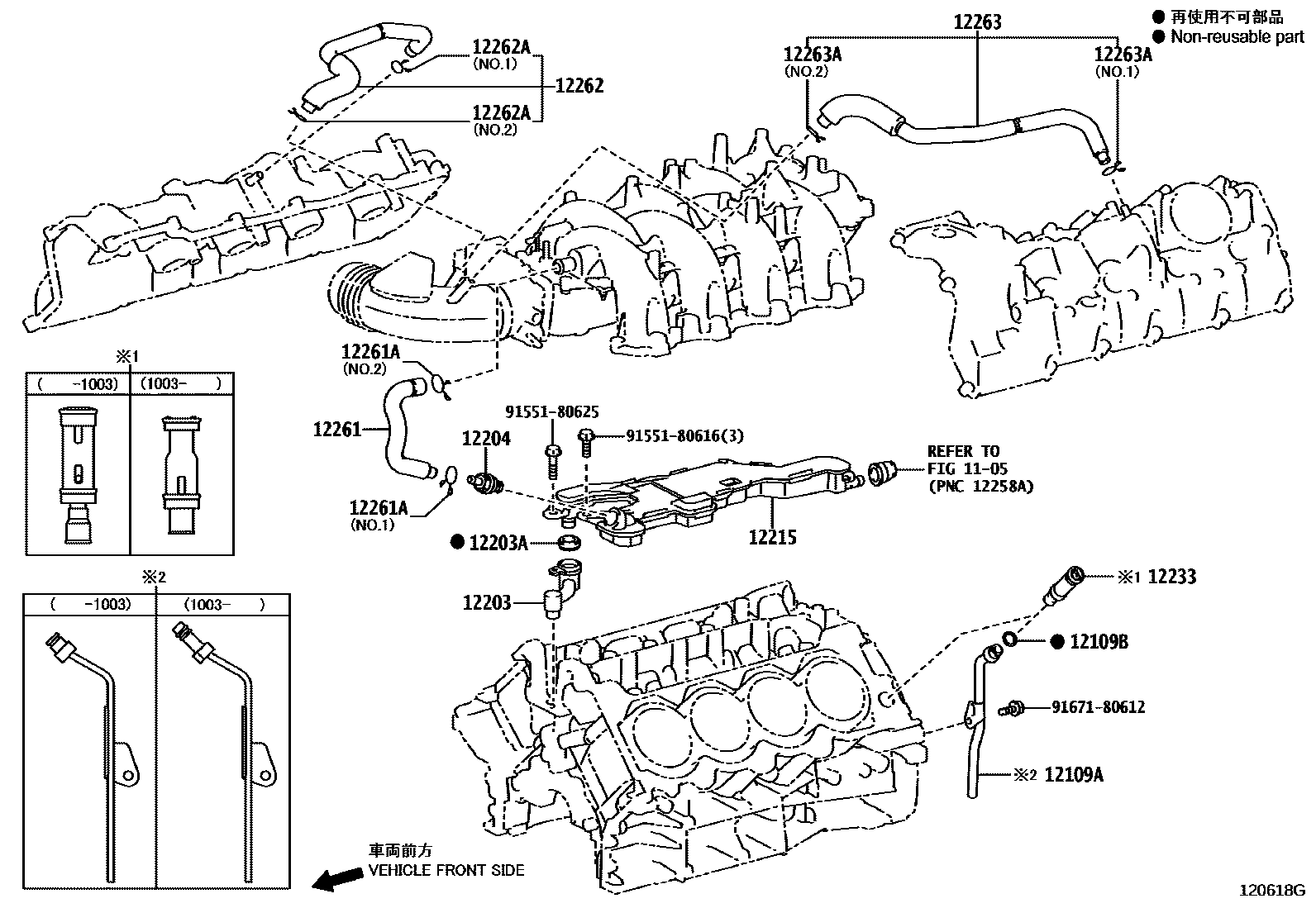

Parts diagram
1105
12109APIPE SUB-ASSY, OIL DRAIN
main12109-38030i¥1,930200712-201003
main12109-38031i¥1,200201003
12109BRING, O(FOR OIL DRAIN PIPE)
main96723-19010i¥140200712
12203PIPE SUB-ASSY, VENTILATION
main12203-38010i¥2,320200712
12203AGASKET(FOR VENTILATION PIPE)
main12273-38020i¥510200712
12204VALVE SUB-ASSY, VENTILATION
main12204-38020i¥1,000200712
12215SEPARATOR, CASE
main12215-38020i¥2,610200712
12233CONNECTOR, VENTILATION NO.1
main12233-38020i¥4,440200712-201003
main12233-38040i¥2,800201003
12261HOSE, VENTILATION
main12261-38060i¥1,200200712
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-14017i¥110200712
NO.1
main90467-24038i¥180200712
NO.2
12262HOSE, VENTILATION, NO.2
main12262-38040i¥2,470200712
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-17126i¥120200712
NO.1
main90467-20002i¥160200712
NO.2
12263HOSE, VENTILATION, NO.3
main12263-38030i¥2,470200712
12263ACLIP(FOR VENTILATION HOSE)
main90467-17126i¥120200712
NO.1
main90467-20002i¥160200712
NO.2
9155180616
main91551-80616¥60
9155180625
main91551-80625¥60
9167180612
main91671-80612¥60

17 parts on this diagram · 1 diagram in section
