E
EPC Data

WINDSHIELD WASHER

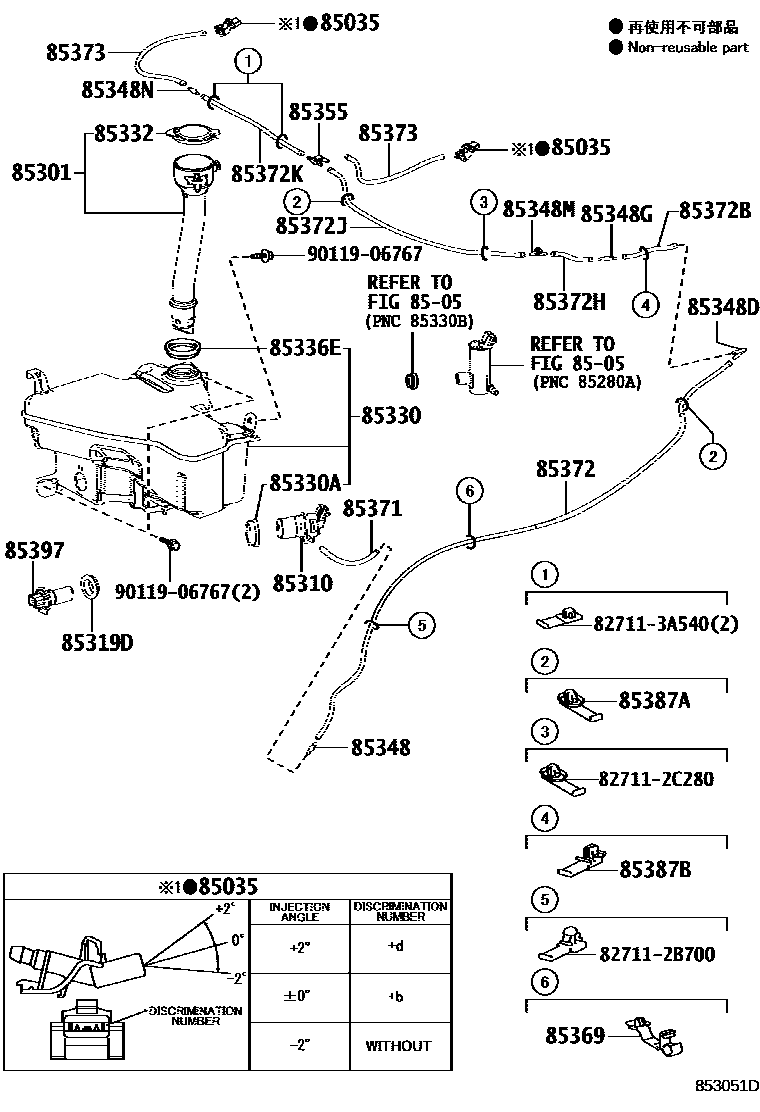

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-30220i201304-201804
ANGLE 0
main85381-30230i201304-201804
ANGLE -2
main85381-30240i201304-201804
ANGLE +2
8505
85301INLET SUB-ASSY, WASHER
main85301-53010i201304-202006
main85301-53011i202007-202009
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-60190i201304-202009
85319DPACKING, FRONT WASHER
main85319-33230i201304-202009
85330JAR ASSY, WINDSHIELD WASHER
main85355-53070i201304-201610
main85355-53090i201610-202007
main85355-53091i202007-202009
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i201304-202009
85332CAP, WINDSHIELD WASHER JAR
main85316-53200i202007-202009
main85386-53010i201304-202007
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i201304-202009
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i201304-201804
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-12360i201304-201804
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-10260i201304-201804
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-17050i201304-201804
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85349-89122i201304-201804
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i201304-201804
85369CLAMP
main90959-01568i201304-201804
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i201304-202009
L=1450(*H,L=150)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-62111i201304-201804
L=1310
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i201304-201804
L=1450(*H,L=95)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i201304-201804
L=1450(*H,L=90)
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90099-33080i201304-201804
L=1450(*H,L=510)
85372KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.5
main90099-33299i201304-201406
L=1000(*H,L=315)
main90099-62133i201406-201804
L=315
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i201304-201406
L=1450(*H,L=290)
main90099-62087i201406-201804
L=290
85387ACLAMP, WASHER, NO.2
main82711-52090i201304-201804
85387BCLAMP, WASHER, NO.3
main82711-3A640i201304-201804
85397SWITCH ASSY,LEVEL WARNING
main85397-30400i201304-202009
827112B700WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827112C280WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
827113A540WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767

30 parts on this diagram · 1 diagram in section
