FUEL TANK & TUBE

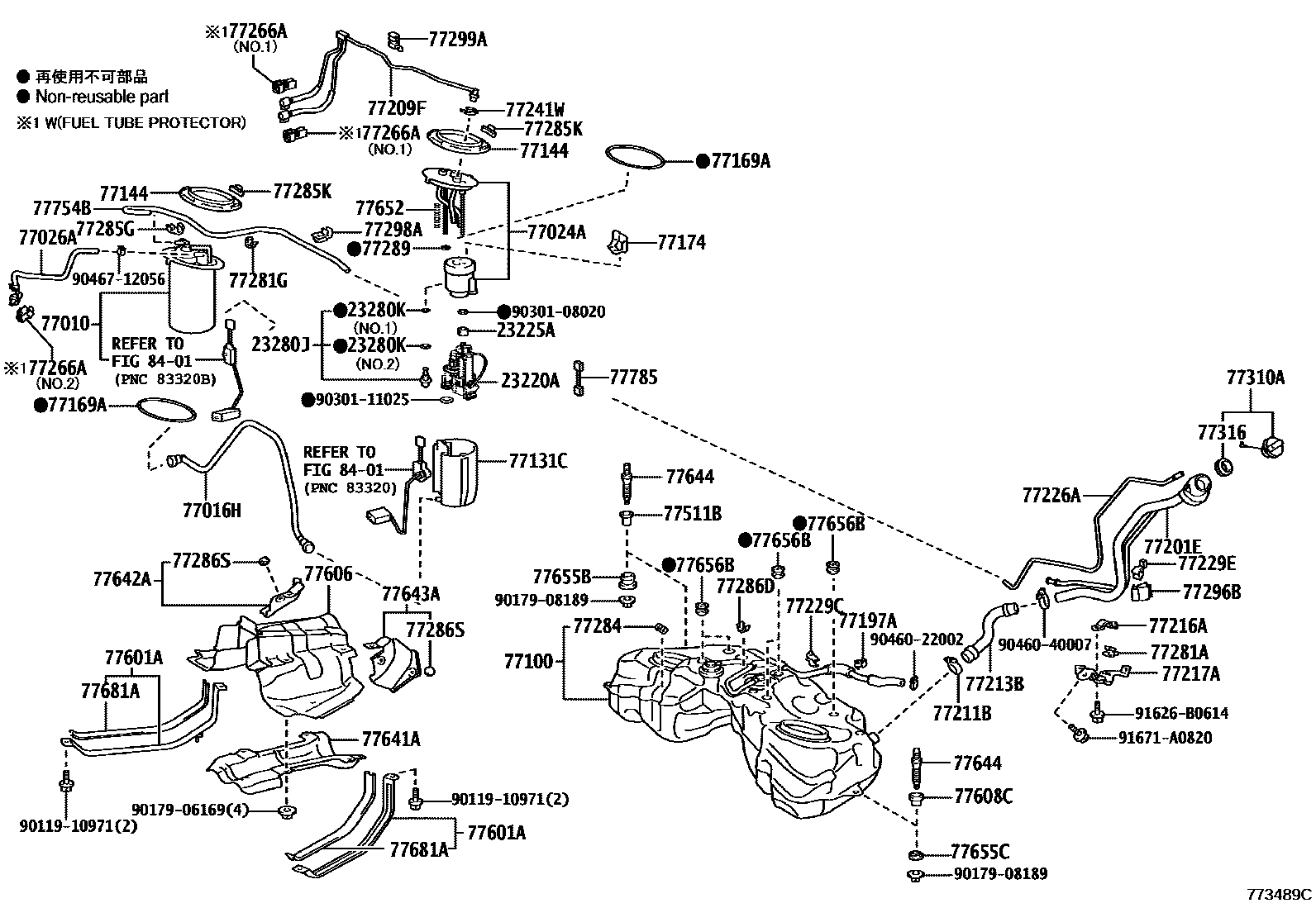

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-31480i¥72,800201304-201508
main23220-36040i¥55,100201306-201610
23225ASPACER, FUEL PUMP
main23225-21020i¥120201304-201610
main23225-31010i¥40201508-201610
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-38020i¥6,000201304-201610
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201304-201610
NO.1:REFER ILLUST.
main90301-15024i¥140201304-201610
NO.2:REFER ILLUST.
77010TUBE ASSY, FUEL TANK VENT
main77010-30020i¥14,000201304-201807
sub77010-30021¥10,500
main77010-30021i¥10,500201808
main77010-53010i¥14,000201508-201807
sub77010-53011¥10,500
main77010-53011i¥10,500201808
77016HTUBE SUB-ASSY, FUEL RETURN VENT
main77016-30090i¥1,140201304-201610
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-53080i¥6,300201304-201610
main77024-53090i¥10,100201304-201508
main77024-53100i¥6,300201508-201610
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-30100i¥840201304-201805
main77026-53020i¥800201508-201610
77100TANK ASSY, FUEL
main77001-24130i201809
main77001-30630i¥55,200201304-201606
sub77001-30631¥34,800
main77001-30631i¥34,800201607-201809
77131CSUB-TANK, FUEL, NO.1
main77131-30063i¥1,360201304-201610
main77131-30091i¥2,230201304-201311
sub77131-30063¥1,360
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i¥1,270201304-201610
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47030i¥220201304-201809
main77169-47040i¥700201809
77174SUPPORT, FUEL SUCTION, NO.1
main77174-48020i¥370201304-201610
main77174-53020i¥400201508-201610
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
main77197-42010i¥230201304-201610
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-53120i201304-201809
main77201-53130i201809
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-30271i¥2,610201304-201508
main77209-53051i¥2,300201304-201610
main77209-53120i¥2,390201508-201610
77211BCLAMP (FOR FUEL FILLER PIPE)
main90460-50008i¥240201304-201809
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-24020i201809
main77213-30240i¥1,680201304-201809
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-53020i¥480201304-201610
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-53030i¥850201304-201610
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-53070i201304-201809
main77226-53080i201809
77229CCLAMP, BREATHER TUBE
main77229-30100i¥320201304-201610
77229ECLAMP, BREATHER TUBE
main77229-30090i¥590201304-201610
77241WCLIP, TUBE JOINT
main77241-33011i¥80201304-201610
77266APROTECTOR, FUEL TUBE, NO.1
77281ACLAMP, FUEL FILLER PIPE
main77281-30110i¥190201304-201610
77281GCLAMP, FUEL HOSE
main77281-47050i¥170201304-201610
77284CLAMP, FUEL TUBE
main77289-30120i¥300201304-201610
77285GCLAMP, FUEL TUBE, NO.1
main77285-30300i¥250201304-201610
77285KCLAMP, FUEL TUBE, NO.1
main77285-30350i¥200201304-201610
77286DCLAMP, FUEL TUBE, NO.2
main77286-30180i¥190201304-201610
77286SCUSHION, FUEL TANK PROTECTOR
main77286-12110i¥200201304-201610
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52090i¥470201304-201610
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77296-58010i¥340201304-201610
77298ACLAMP, FUEL TUBE, NO.4
main77298-30200i¥410201304-201610
77299ACLAMP, FUEL TUBE, NO.5
main77299-30090i¥410201304-201610
77310ACAP ASSY, FUEL TANK
main77300-48020i¥1,960201809
main77300-52030i¥1,560201304-201809
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201304-201809
main77316-75020i¥200201809
77511BBRACKET, FUEL TANK
main77511-48030i¥220201304-201610
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-53040i201304-201503
sub77601-53041¥2,320
main77601-53041i¥2,320201504-201804
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main77606-53050i¥6,200201304-201610
77608CCUSHION SET, FUEL TANK
main77608-48010i¥490201304-201610
77641APROTECTOR, FUEL TANK, NO.1
main77641-30160i¥2,430201304-201804
77642APROTECTOR, FUEL TANK, NO.2
main77642-30040i¥850201304-201610
77643APROTECTOR, FUEL TANK, NO.3
main77643-30030i¥1,190201304-201610
77644BOLT, FUEL TANK
main77644-48010i¥200201304-201610
77652CUSHION, FUEL TANK, NO.1
main77652-30090i¥280201304-201610
77655BCUSHION, FUEL TANK
main77655-30080i¥180201304-201610
77655CCUSHION, FUEL TANK
main77655-48010i¥140201304-201610
77656BCUSHION, FUEL TANK, NO.6
main77656-30030i¥240201304-201610
77681ASEAT, FUEL TANK BAND
main77681-30030i¥880201304-201804
77754BHOSE, CHARCOAL CANISTER OUTLET
main77754-30040i¥2,680201304-201610
77785HARNESS, FUEL PUMP
main77785-30010i¥870201304-201610
main77785-48060i¥370201508-201610
8401
9011910971
main90119-10971¥120
9017906169
main90179-06169¥90
9017908189
main90179-08189¥160
9030108020
main90301-08020¥250
9030111025
main90301-11025¥140
9046022002
main90460-22002¥530
9046040007
main90460-40007¥190
9046712056
main90467-12056¥70
91626B0614
main91626-B0614¥60
91671A0820
main91671-A0820¥80

64 parts on this diagram · 9 diagrams in section
