LUGGAGE COMPARTMENT DOOR & LOCK

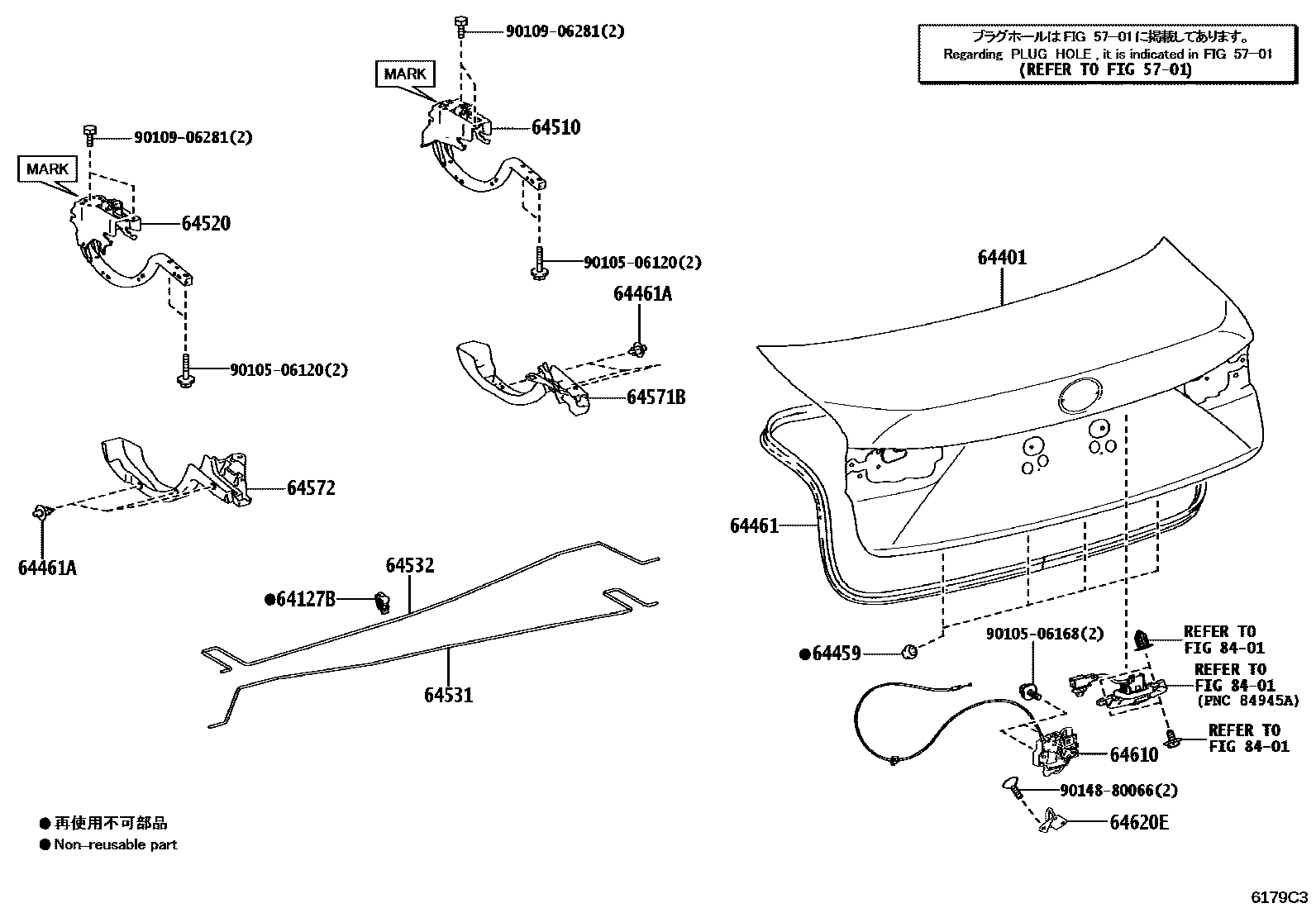

Parts diagram
5701
64127BSUPPORT, LUGGAGE COMPARTMENT DOOR TORSION BAR
main64127-30150i201304-201804
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-53290i201304-201502
main64401-53291i201502-201610
64459CUSHION, LUGGAGE COMPARTMENT DOOR
main90541-09116i201304-201804
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-53030i201304-201804
64461ACLIP(FOR DECK TRIM COVER)
main90467-07076-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main90467-07076-C0i201610-201703
BLACK,TRIM0#,2#,4#,5#,9#
main90467-07076-C0i201610-201703
BLACK,TRIM0#,1#,2#,3#,4#,5#,9#
main90467-07076-C0i201304-201610
BLACK,TRIM0#,1#,2#
main90467-07076-C7i201703
BLACK,TRIM2#
main90467-07076-C7i201703
BLACK,TRIM1#,2#,3#,4#,8#,9#
main90467-07076-C7i201703
BLACK,TRIM1#,2#,3#,4#,9#
64510HINGE ASSY, LUGGAGE COMPARTMENT DOOR, RH
main64510-53070i201304-201511
NO MARK
main64510-53080i201304-201511
MARK = +
main64510-53090i201304-201511
MARK = -
main64510-53100i201512-201706
NO MARK
main64510-53101i201707-201804
NO MARK
main64510-53110i201512-201706
MARK = +
main64510-53111i201707-201804
MARK = +
main64510-53120i201512-201706
MARK = -
main64510-53121i201707-201804
MARK = -
64520HINGE ASSY, LUGGAGE COMPARTMENT DOOR, LH
main64520-53060i201304-201511
NO MARK
main64520-53070i201304-201511
MARK = +
main64520-53080i201304-201511
MARK = -
main64520-53090i201512-201706
NO MARK
main64520-53091i201707-201804
NO MARK
main64520-53100i201512-201706
MARK = +
main64520-53101i201707-201804
MARK = +
main64520-53110i201512-201706
MARK = -
main64520-53111i201707-201804
MARK = -
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-53080i201304-201804
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-53080i201304-201804
64571BCOVER, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64571-53040-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main64571-53040-C0i201304-201610
BLACK,TRIM0#,1#,2#
main64571-53040-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,8#,9#
main64571-53040-C0i201610
BLACK,TRIM0#,2#,4#,5#,9#
main64571-53040-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,9#
64572COVER, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64572-53040-C0i201304-201610
BLACK,TRIM0#,1#,2#,3#
main64572-53040-C0i201304-201610
BLACK,TRIM0#,1#,2#
main64572-53040-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,8#,9#
main64572-53040-C0i201610
BLACK,TRIM0#,2#,4#,5#,9#
main64572-53040-C0i201610
BLACK,TRIM0#,1#,2#,3#,4#,5#,9#
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64600-53080i201304-201804
64620ESTRIKER ASSY, LUGGAGE COMPARTMENT DOOR
main64620-30130i201304-201804
8401
9010506120
9010506168
9010906281
9014880066

19 parts on this diagram · 1 diagram in section
