VENTILATION HOSE

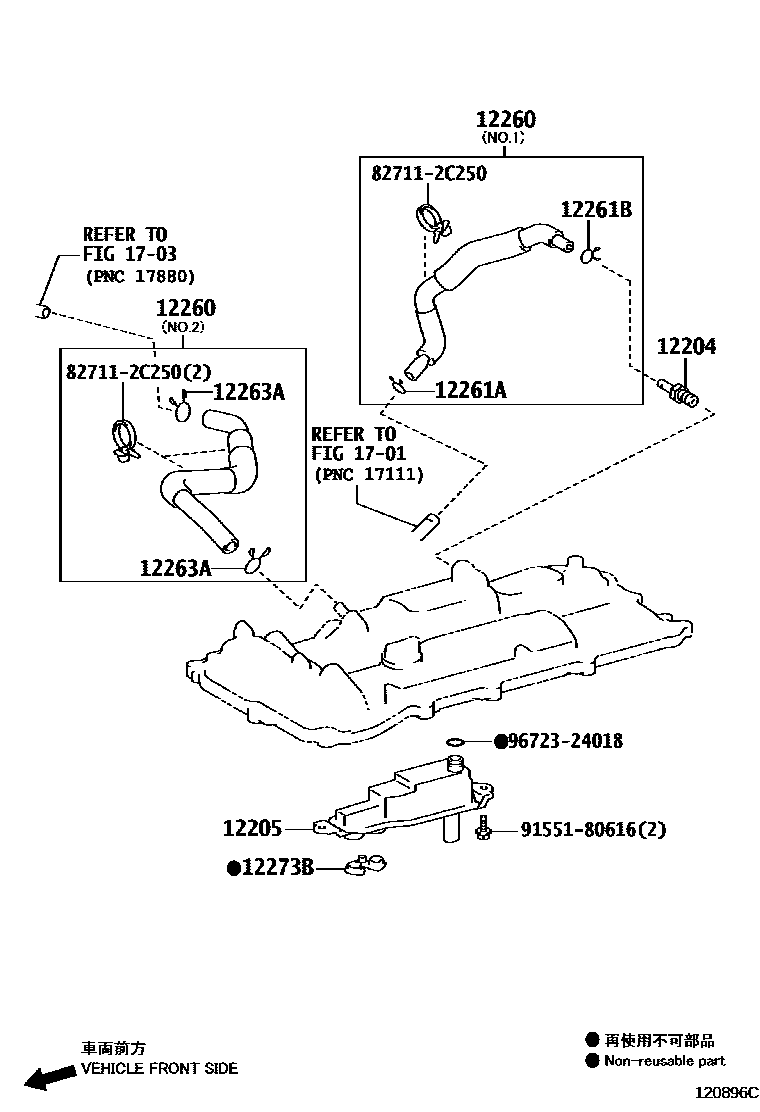

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-31040i¥1,070201304-201508
main12204-36040i¥800201304-201610
main12204-36050i¥1,000201508-201804
12205CASE SUB-ASSY, VENTILATION
main12205-36020i¥5,200201304-201404
sub12205-36021¥3,240
main12205-36021i¥3,240201405-201610
12260HOSE ASSY, VENTILATION
main12260-36060i¥1,550201304-201610
NO.1:REFER ILLUST.
main12260-36070i¥1,300201304-201610
NO.2:REFER ILLUST.
12261HOSE, VENTILATION
main12261-31120i¥860201304-201508
main12261-36080i¥1,820201508-201804
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90466-22005i¥120201304-201610
main90467-14017i¥110201304-201508
main96137-52501i¥240201508-201804
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-15120i¥100201304-201610
main96136-43601i¥220201508-201804
12263HOSE, VENTILATION, NO.3
main12263-36020i¥2,330201508-201804
12263ACLIP(FOR VENTILATION HOSE)
main90467-21004i¥130201304-201610
main96136-52101i¥180201508-201804
12273BGASKET, OIL SEPARATOR
main12273-36020i¥340201304-201610
1701
1703
827112C250WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
main82711-2C250¥120
9155180616
main91551-80616¥60
9672324018
main96723-24018¥130

14 parts on this diagram · 3 diagrams in section
