BRAKE PEDAL & BRACKET

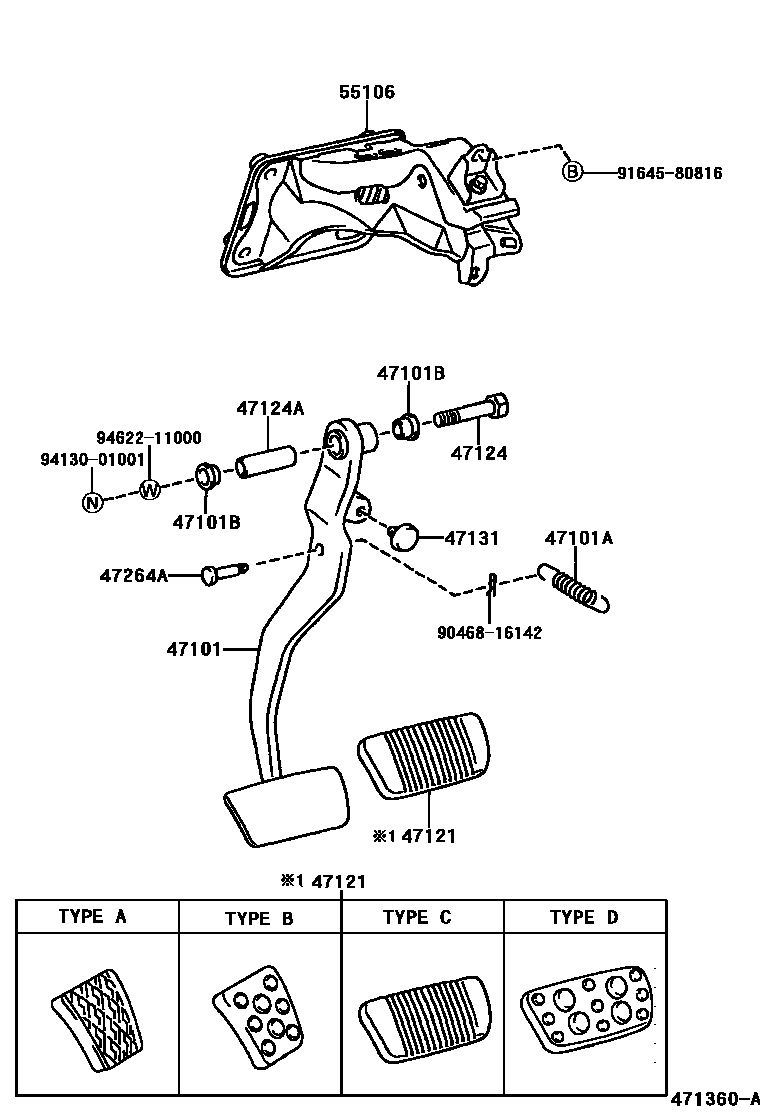

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-51010i199901-200107
main47101-53010i199901-200107
main47101-53020i199901-199910
main47101-53021i199910-200107
main47101-53030i199901-199910
main47101-53031i199910-200107
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90507-14041i199901-200107
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015i199901-200107
47121PAD, BRAKE PEDAL
main31321-12040i199901-200107
TYPE A:REFER TO ILLUSTRATION
main31321-53010i199901-200107
TYPE B:REFER TO ILLUSTRATION
main47121-50010i199901-200101
TYPE C:REFER TO ILLUSTRATION
main47121-50020i200101-200107
TYPE C:REFER TO ILLUSTRATION
main47121-53010i199901-200107
TYPE D:REFER TO ILLUSTRATION
47124SHAFT, BRAKE PEDAL
main90101-10015i199901-200107
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10003i199901-200107
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i199901-200107
47264APIN(FOR PUSH ROD)
main90249-10064i199901-200107
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-51010i199901-199910
main55106-51011i199910-200009
main55106-51012i200009-200107
main55106-53010i199901-199910
main55106-53011i199910-200009
main55106-53012i200009-200107
9046816142
9164580816
9413001001
9462211000
