BRAKE MASTER CYLINDER

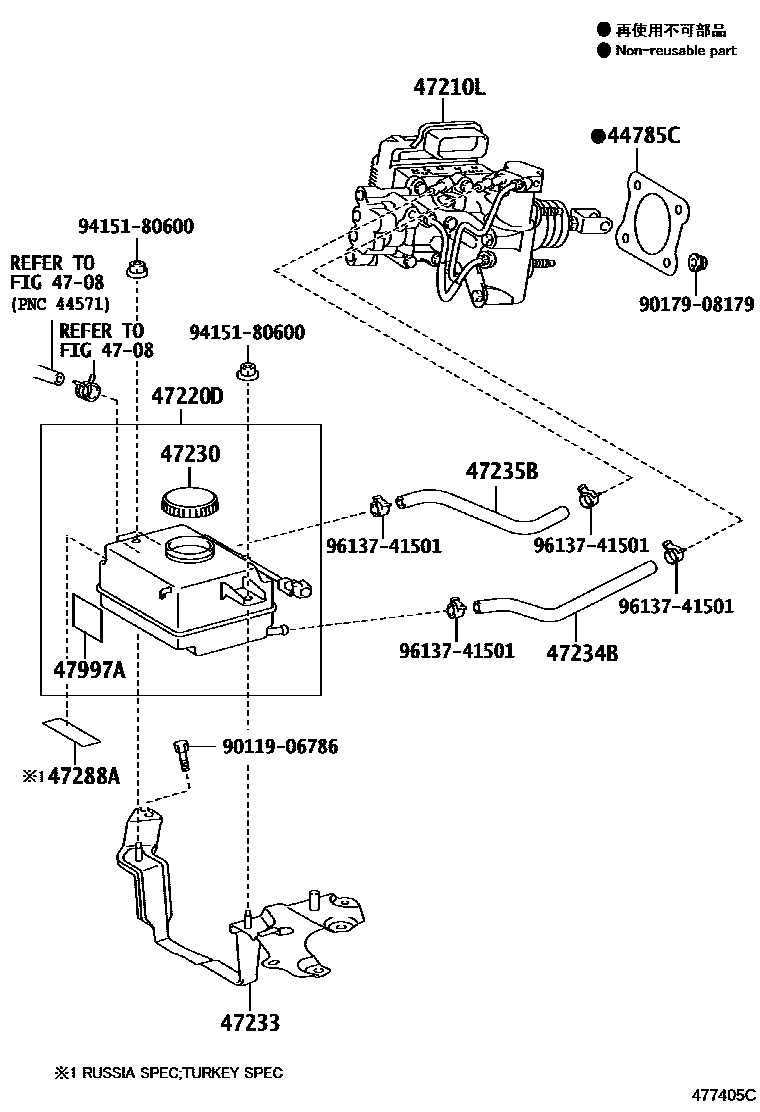

Parts diagram
44785CGASKET, BRAKE BOOSTER
main44785-12040i201012-202009
4708
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-76010i201012-201312
main47050-76020i201012-201312
main47050-76030i201012-201312
main47050-76040i201012-201312
main47050-76070i201312-201408
main47050-76071i201408-201508
main47050-76072i201508-201708
main47050-76080i201312-201408
main47050-76081i201408-201508
main47050-76082i201508-201708
main47050-76090i201312-201408
main47050-76091i201408-201508
main47050-76092i201508-201708
main47050-76100i201312-201408
main47050-76101i201408-201508
main47050-76102i201508-201708
main47050-76130i201708-202007
main47050-76140i201708-202008
main47050-76150i201708-202007
main47050-76160i201708-202008
main47050-76420i202008-202009
main47050-76440i202008-202009
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-76010i201012-202009
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-47090i201612-202009
main47230-58010i201012-201612
47233BRACKET, RESERVOIR
main47233-76010i201012-202009
47234BTUBE, RESERVOIR, NO.1
main47234-76010i201012-202007
main47234-76020i201012-202009
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-76010i201012-202007
main47235-76020i201012-202009
47288ALABEL, BRAKE FLUID NOTICE
47997ALABEL, ACCUMULATOR CAUTION, NO.1
main47997-76010i201012-202009
9011906786
9017908179
9415180600
9613741501

14 parts on this diagram · 2 diagrams in section
