E
EPC Data

BRAKE TUBE & CLAMP

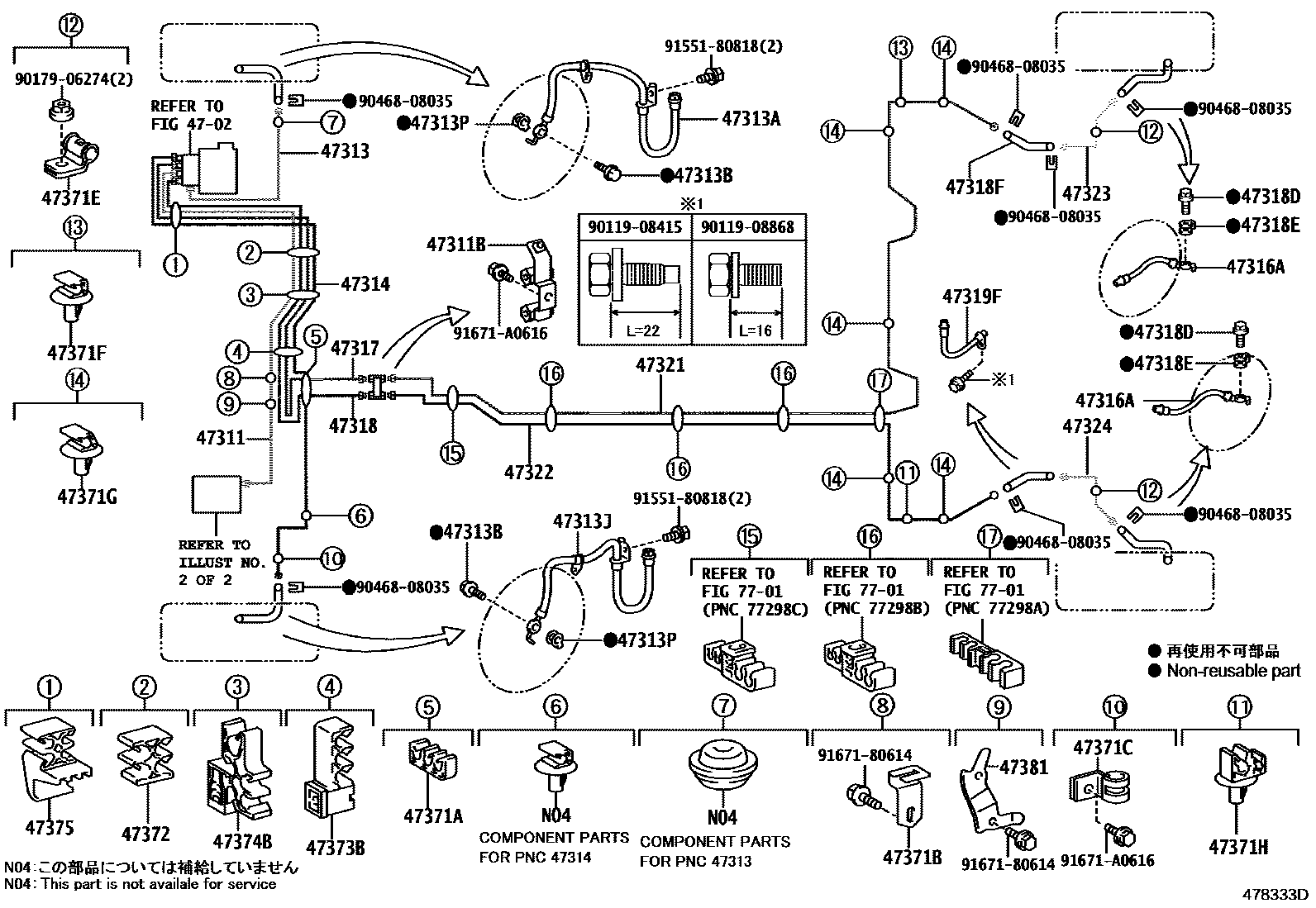

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-75010i¥1,820201203-201604
main47311-75020i201203-201603
main47311-76010i¥1,260201604-202109
main47311-76020i201604-202109
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10279i¥800201203-202109
47313TUBE, FRONT BRAKE, NO.3
main47313-75010i¥750201203-201603
main47313-75020i201203-201712
main47313-75021i201712-202109
main47313-76010i¥510201604-202109
main47313-76020i201604-201605
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02G30i¥2,590201203-202109
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220201203-202109
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02G31i¥2,590201203-202109
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280201203-202109
47314TUBE, FRONT BRAKE, NO.4
main47314-47070i201604-202109
main47314-75010i¥2,370201203-201603
main47314-75020i201203-201603
main47314-76020i¥1,630201604-202109
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02F87i¥1,170201203-202109
47317TUBE, FRONT BRAKE, NO.7
main47317-75010i¥1,820201203-201604
main47317-75020i201203-201604
main47317-76010i¥1,130201604-202109
main47317-76020i201604-202109
47318TUBE, FRONT BRAKE, NO.8
main47318-75010i¥1,620201203-201604
main47318-75020i201203-201604
main47318-76010i¥1,130201604-202109
main47318-76020i201604-202109
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220201203-202109
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280201203-202109
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02F85i¥1,170201203-202109
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02F86i¥1,170201203-202109
47321TUBE, REAR BRAKE, NO.1
main47321-47050i¥3,760201203-201411
sub47321-47060¥2,610
main47321-47060i¥2,610201411-202109
47322TUBE, REAR BRAKE, NO.2
main47322-47050i¥3,240201203-201411
sub47322-47060¥2,250
main47322-47060i¥2,250201411-202109
47323TUBE, REAR BRAKE, NO.3
main47323-12230i¥750201203-201603
sub47323-47050¥510
main47323-47050i¥510201604-202109
47324TUBE, REAR BRAKE, NO.4
main47324-12190i¥750201203-201603
sub47324-47050¥510
main47324-47050i¥510201604-202109
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00857i¥110201203-202109
main90464-00904i¥170201203-202109
47371BCLAMP, BRAKE TUBE, NO.6
main47371-47060i¥300201203-202109
47371CCLAMP, BRAKE TUBE, NO.7
main47371-47060i¥300201203-202109
main90461-10781i¥160201203-202109
47371ECLAMP, BRAKE TUBE, NO.9
main90461-10837i¥190201203-202109
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01D17i¥110201203-202109
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01D46i¥110201203-201512
main90949-01E45i¥110201601-202109
47371HCLAMP, BRAKE TUBE, NO.12
main77286-75020i¥310201203-202109
47372CLAMP, BRAKE TUBE, NO.2
main90464-00876i¥110201604-202109
main90464-00883i¥160201203-201604
main90464-00904i¥170201604-202109
main90949-01972i¥110201203-201604
47373BCLAMP, BRAKE TUBE, NO.3
main90461-10840i¥130201203-202109
main90949-01D08i¥170201203-202109
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01D63i¥400201203-202109
47375CLAMP, BRAKE TUBE, NO.5
main90949-01D77i¥190201203-202109
47381BRACKET, BRAKE TUBE CLAMP NO.1
main47381-75010i¥340201203-202109
7701
9011908415
main90119-08415¥90
9011908868
main90119-08868¥70
9017906274
main90179-06274¥70
9046808035
main90468-08035¥110
9155180818
main91551-80818¥80
9167180614
main91671-80614¥60
91671A0616
main91671-A0616¥60

40 parts on this diagram · 4 diagrams in section
