FUEL TANK & TUBE

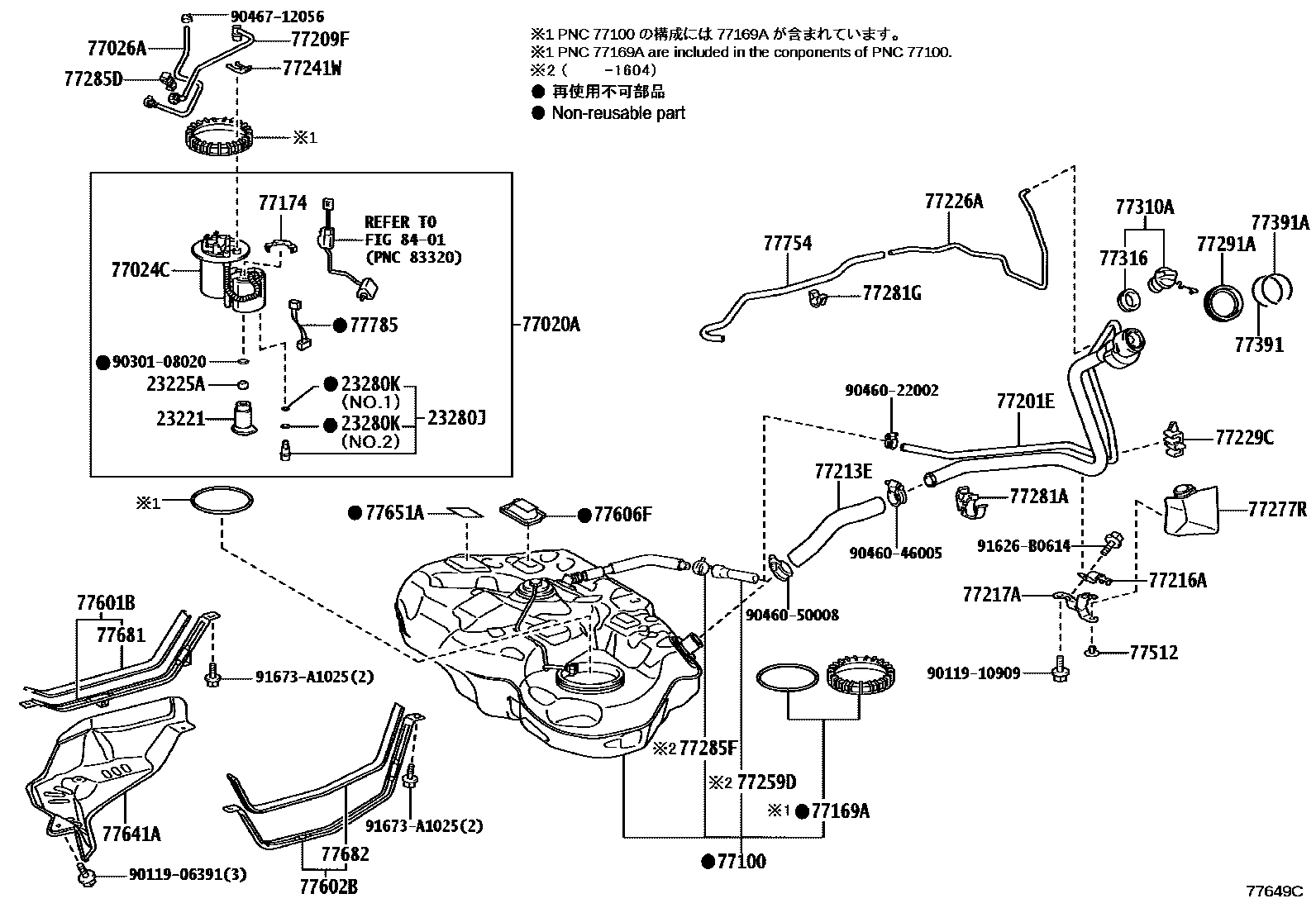

Parts diagram
23221PUMP, FUEL
main23220-21211i¥26,400201205-201604
23225ASPACER, FUEL PUMP
main23225-21020i¥120201205-201604
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i¥6,000201205-201604
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201205
NO.1
main90301-15024i¥140201205
NO.2
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-47070i¥73,200201205-201307
main77020-47071i¥73,200201308-201311
sub77020-47070¥73,200
77024CPLATE SUB-ASSY, FUEL SUCTION W/FUEL FILTER
main77024-47090i¥13,300201502-201604
main77024-75010i¥16,000201205-201501
sub77024-47090¥13,300
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-47020i¥770201205
77100TANK ASSY, FUEL
main77001-47120i¥40,400201205
sub77001-76250¥30,000
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52040i¥1,470201205
77174SUPPORT, FUEL SUCTION, NO.1
main77174-75010i¥410201205-201604
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-47250i¥11,300201205
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-47060i¥710201205
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-47100i¥3,490201205
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12190i¥350201205
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-47080i¥630201205
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47040i¥1,790201205
77229CCLAMP, BREATHER TUBE
main77229-12070i¥520201205
77241WCLIP, TUBE JOINT
main77241-33011i¥80201205
77259DHOSE, FUEL, NO.1
main77259-76010i¥630201205-201604
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12180i¥1,260201205
77281ACLAMP, FUEL FILLER PIPE
main77281-47060i¥510201205
77281GCLAMP, FUEL HOSE
main77281-47050i¥170201205
77285DCLAMP, FUEL TUBE, NO.1
main77285-47040i¥270201205
77285FCLAMP, FUEL TUBE, NO.1
main90467-24002i¥240201205-201604
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47030i¥1,010201205
77310ACAP ASSY, FUEL TANK
main77300-52030i¥1,560201205
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201205
77391RING, FUEL INLET BOX
main77391-12020i¥180201205
77391ARING, FUEL INLET BOX
main77391-44020i¥260201205
77512BRACKET, FUEL TANK, REAR
main77512-35140i¥230201205
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-47090i¥2,910201205
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-47090i¥2,910201205
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-12190i¥1,900201205
77641APROTECTOR, FUEL TANK, NO.1
main77641-47020i¥3,300201205
77651ACUSHION, FUEL TANK, NO.1
main77651-12070i¥230201205
77681SEAT, FUEL TANK BAND, RH
main77681-47020i¥620201205
77682SEAT, FUEL TANK BAND, LH
main77682-47020i¥620201205
77754HOSE, CHARCOAL CANISTER OUTLET, NO.1
main77754-47030i¥1,580201205
77785HARNESS, FUEL PUMP
main77785-12010i¥870201205-201604
8401
9011906391
main90119-06391¥100
9011910909
main90119-10909¥100
9030108020
main90301-08020¥250
9046022002
main90460-22002¥530
9046046005
main90460-46005¥190
9046050008
main90460-50008¥240
9046712056
main90467-12056¥70
91626B0614
main91626-B0614¥60
91673A1025
main91673-A1025¥140

49 parts on this diagram · 3 diagrams in section
