FUEL TANK & TUBE

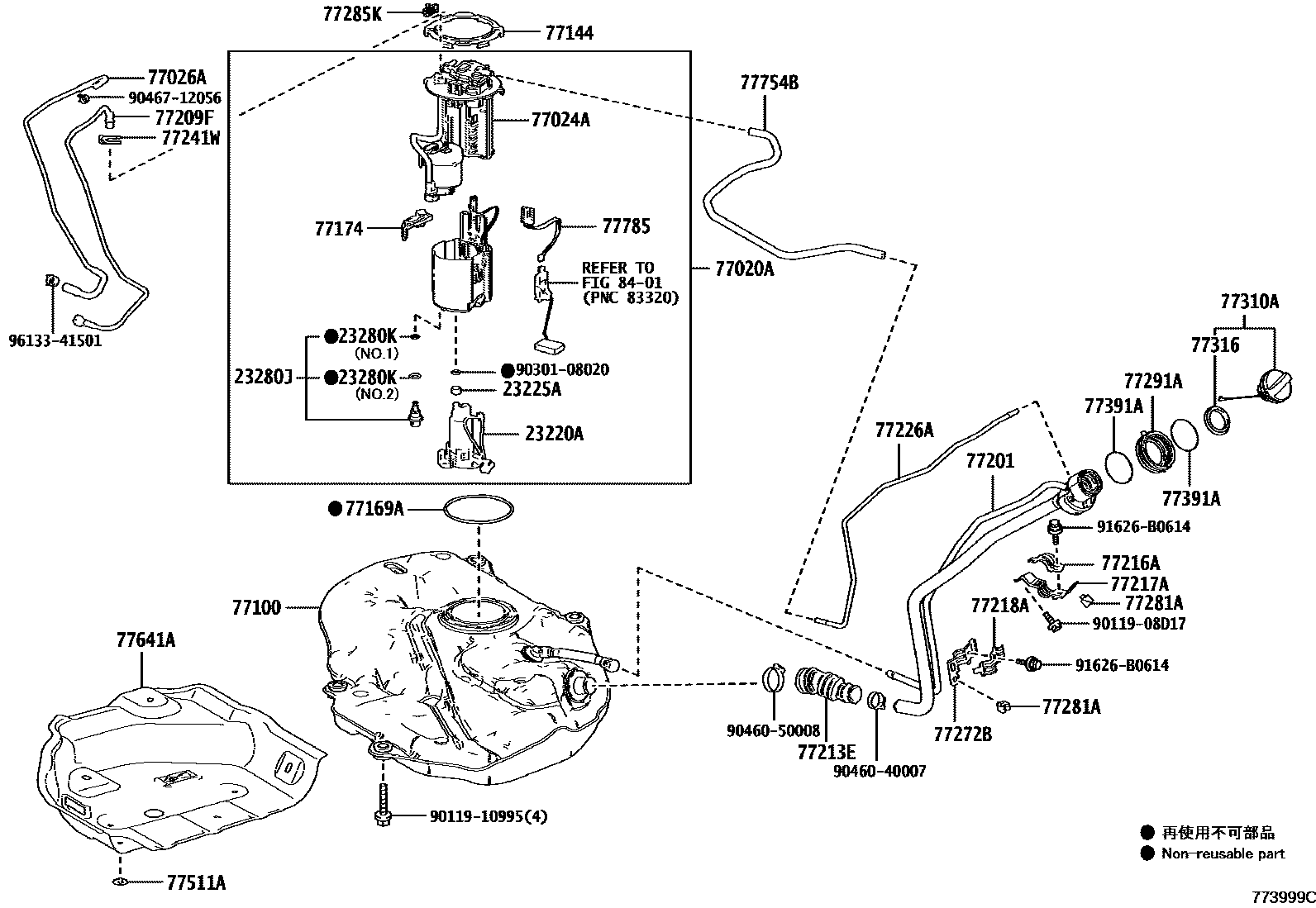

Parts diagram
23220APUMP ASSY, FUEL W/FILTER
main23220-21211i¥26,400201511-201812
23225ASPACER, FUEL PUMP
main23225-21020i¥120201511-201812
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i¥6,000201511-201812
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140201511-201812
NO.1:REFER ILLUST.
main90301-15024i¥140201511-201812
NO.2:REFER ILLUST.
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-12A60i¥42,900201812
main77020-47140i¥62,100201511-201812
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-10020i¥6,500201812
main77024-10030i¥11,100201709-201811
main77024-47080i¥8,400201511-201812
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-47040i¥1,540201511-201812
77100TANK ASSY, FUEL
main77001-47130i201812
main77001-47220i¥30,900201511-201812
77144RETAINER, FUEL PUMP GAUGE
main77144-30030i¥1,270201511-201812
77169AGASKET, FUEL SUCTION TUBE SET
main77169-47030i¥220201511-201812
main77169-47040i¥700201812
77174SUPPORT, FUEL SUCTION, NO.1
main77174-75010i¥410201511-201812
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-47180i201511-201812
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-47100i¥1,180201511-201812
main77209-76050i¥1,520201812
77213EHOSE, FUEL TANK TO FILLER PIPE
main77213-47120i¥1,410201511-201812
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-53020i¥480201511-201812
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-47090i¥570201511-201812
77218ASUPPORT, FUEL TANK FILLER PIPE, NO.3
main77218-47070i201511-201812
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47110i201511-201812
77241WCLIP, TUBE JOINT
main77241-33011i¥80201511-202108
main77241-60550i¥50202109
77272BSUPPORT, BREATHER TUBE, NO.1
main77272-47020i201511-201812
77281ACLAMP, FUEL FILLER PIPE
main77281-30110i¥190201511-201812
77285KCLAMP, FUEL TUBE, NO.1
main77285-30350i¥200201511-201812
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47040i¥1,020201511-201812
77310ACAP ASSY, FUEL TANK
main77300-12020i¥1,660201511-201812
main77300-48020i¥1,960201812
77316GASKET, FUEL TANK CAP
main77316-52040i¥230201511-201812
main77316-75020i¥200201812
77391ARING, FUEL INLET BOX
main77391-12020i¥180201511-201812
77511ABRACKET, FUEL TANK
main77512-35140i¥230201511-201812
77641APROTECTOR, FUEL TANK, NO.1
main77641-47070i¥4,860201511-201812
77754BHOSE, CHARCOAL CANISTER OUTLET
main77754-47090i¥1,760201511-201812
77785HARNESS, FUEL PUMP
main77785-12010i¥870201511-201812
8401
9011908D17
main90119-08D17¥100
9011910995
main90119-10995¥190
9030108020
main90301-08020¥250
9046040007
main90460-40007¥190
9046050008
main90460-50008¥240
9046712056
main90467-12056¥70
91626B0614
main91626-B0614¥60
9613341501
main96133-41501¥90

39 parts on this diagram · 4 diagrams in section
