WIRING & CLAMP

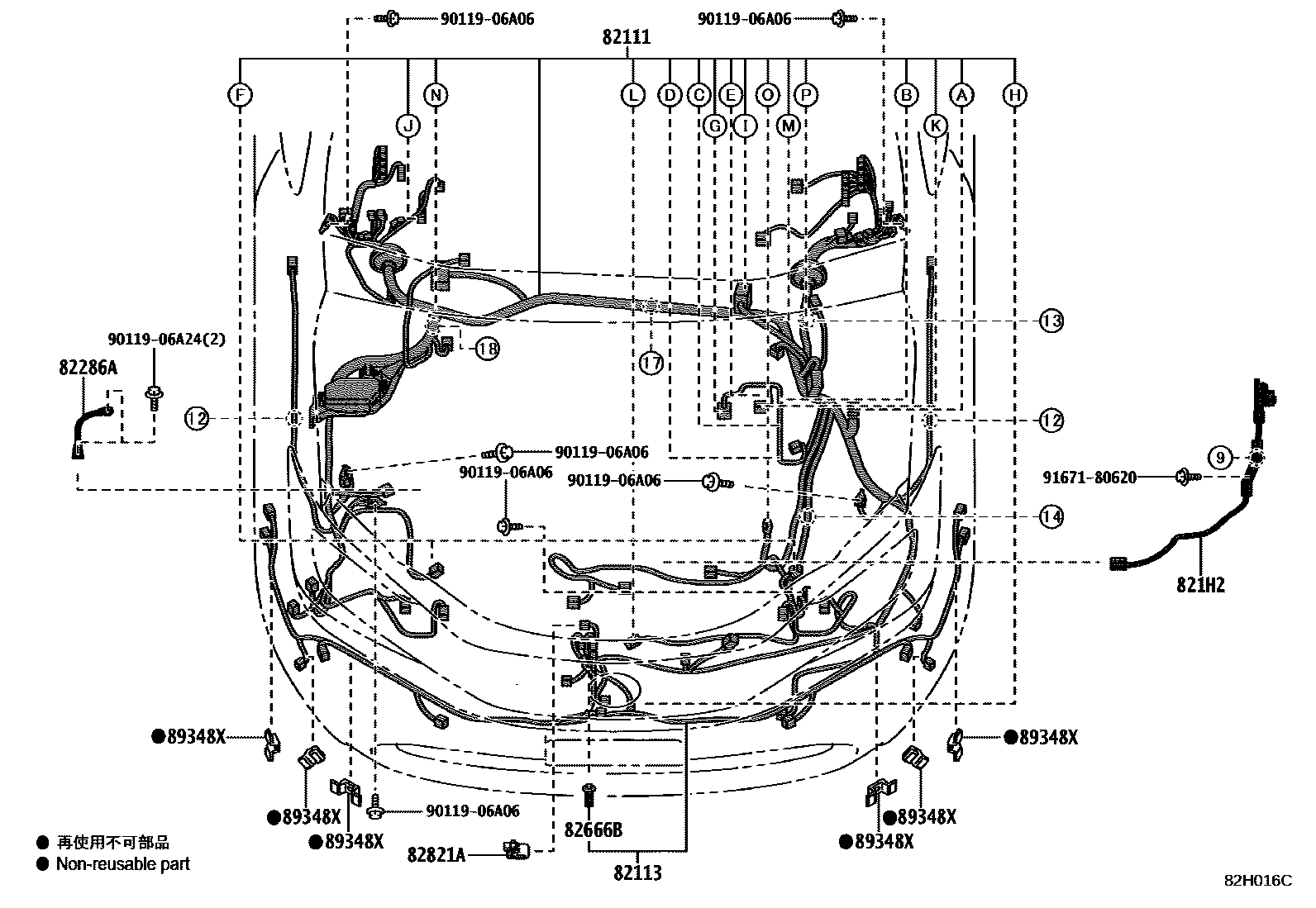

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-4EB50i202212-202409
main82111-4EB52i202409-202507
main82111-47V50supersedes 82111-47V62i202212-202409
MIDDLE EAST SPEC
main82111-47V52supersedes 82111-47V62i202409-202507
MIDDLE EAST SPEC&REAR & REAR SIDE MONITOR-WITHOUT
main82111-4EW40supersedes 82111-4EX91i202303-202408
ISRAEL SPEC
main82111-4EW41supersedes 82111-4EX91i202409-202507
ISRAEL SPEC&ACTIVE SAFETY PACKAGE-TSS3 BASIC
main82111-4EW50supersedes 82111-4EY01i202303-202408
ISRAEL SPEC
main82111-4EW51supersedes 82111-4EY01i202409-202507
EURO WITHOUT TSS EXPAND SPEC&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main82111-4EW60supersedes 82111-4EY01i202303-202408
EURO WITHOUT TSS EXPAND SPEC&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EW61supersedes 82111-4EY01i202409-202507
EURO WITHOUT TSS EXPAND SPEC&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)&REAR & REARSIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main82111-4EX30supersedes 82111-4EX91i202303-202408
EURO WITHOUT TSS EXPAND SPEC&COLD AREA SPEC(EUROPE)
main82111-4EX31supersedes 82111-4EX91i202409-202507
EURO WITHOUT TSS EXPAND SPEC&ACTIVE SAFETY PACKAGE-TSS3 BASIC&COLD AREA SPEC(EUROPE)
main82111-4EX50supersedes 82111-4EY01i202303-202408
EURO WITHOUT TSS EXPAND SPEC&COLD AREA SPEC(EUROPE)
main82111-4EX51supersedes 82111-4EY01i202409-202507
AZORES,MADEIRA SPEC&COLD AREA SPEC(EUROPE)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main82111-4EX60supersedes 82111-4EY01i202303-202408
EURO WITHOUT TSS EXPAND SPEC&COLD AREA SPEC(EUROPE)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EX61supersedes 82111-4EY01i202409-202507
ISRAEL SPEC&COLD AREA SPEC(EUROPE)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)&REAR& REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main82111-4EY10supersedes 82111-4EY01i202303-202408
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EY11supersedes 82111-4EY01i202409-202507
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EY20supersedes 82111-4EY01i202303-202408
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4EY21supersedes 82111-4EY01i202409-202507
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4EY30supersedes 82111-4EY01i202303-202408
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EY31supersedes 82111-4EY01i202409-202507
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EZ20supersedes 82111-4EX91i202303-202408
COLD AREA SPEC(EUROPE)
main82111-4EZ21supersedes 82111-4EX91i202409-202507
COLD AREA SPEC(EUROPE)
main82111-4EZ30supersedes 82111-4EY01i202303-202408
COLD AREA SPEC(EUROPE)
main82111-4EZ31supersedes 82111-4EY01i202409-202507
COLD AREA SPEC(EUROPE)
main82111-4EZ40supersedes 82111-4EY01i202303-202408
COLD AREA SPEC(EUROPE)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EZ41supersedes 82111-4EY01i202409-202507
COLD AREA SPEC(EUROPE)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EZ50supersedes 82111-4EY01i202303-202408
COLD AREA SPEC(EUROPE)&HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4EZ51supersedes 82111-4EY01i202409-202507
COLD AREA SPEC(EUROPE)&HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4EZ60supersedes 82111-4EY01i202303-202408
COLD AREA SPEC(EUROPE)&HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4EZ61supersedes 82111-4EY01i202409-202507
COLD AREA SPEC(EUROPE)&HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4F070supersedes 82111-4F101i202303-202408
EURO WITHOUT TSS EXPAND SPEC
main82111-4F071supersedes 82111-4F101i202409-202507
EURO WITHOUT TSS EXPAND SPEC&ACTIVE SAFETY PACKAGE-TSS3 BASIC
main82111-4F080supersedes 82111-4F111i202303-202409
EURO WITHOUT TSS EXPAND SPEC
main82111-4F081supersedes 82111-4F111i202409-202507
EURO WITHOUT TSS EXPAND SPEC&ACTIVE SAFETY PACKAGE-TSS3 BASIC
main82111-4F090supersedes 82111-4F111i202303-202409
EURO WITHOUT TSS EXPAND SPEC&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4F120supersedes 82111-4F111i202303-202409
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-4F130supersedes 82111-4F111i202303-202409
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4F131supersedes 82111-4F111i202409-202507
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)
main82111-4F140supersedes 82111-4F111i202303-202409
HEADLAMP-BI-BEAM LED HEADLAMP & WITH(*AHS)&BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
82113WIRE, ENGINE ROOM, NO.3
main82113-47570i202212
PARKING SUPPORT ALT/BRK-WITH(PARKING SUPPORT BRAKE)
main82113-47690i202409
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
821H2WIRE, HV AIR CONDITIONER
main821H2-16030i202303
main821H2-V1010i202212
82286AWIRE, EARTH, NO.2
main82286-12010i202303
main82286-47010i202212
82666BHOLDER, CONNECTOR NO.3
main82666-42720i202212
PARKING SUPPORT ALT/BRK-WITH(PARKING SUPPORT BRAKE)
82821ACOVER, CONNECTOR
main82821-47410i202212
PARKING SUPPORT ALT/BRK-WITHOUT
89348XCLIP, ULTRASONIC SENSOR, FRONT
main89348-50050×2i202212
PARKING SUPPORT ALT/BRK-WITH(PARKING SUPPORT BRAKE)
9011906A06
9011906A24
9167180620

10 parts on this diagram · 28 diagrams in section
