FUEL TANK & TUBE

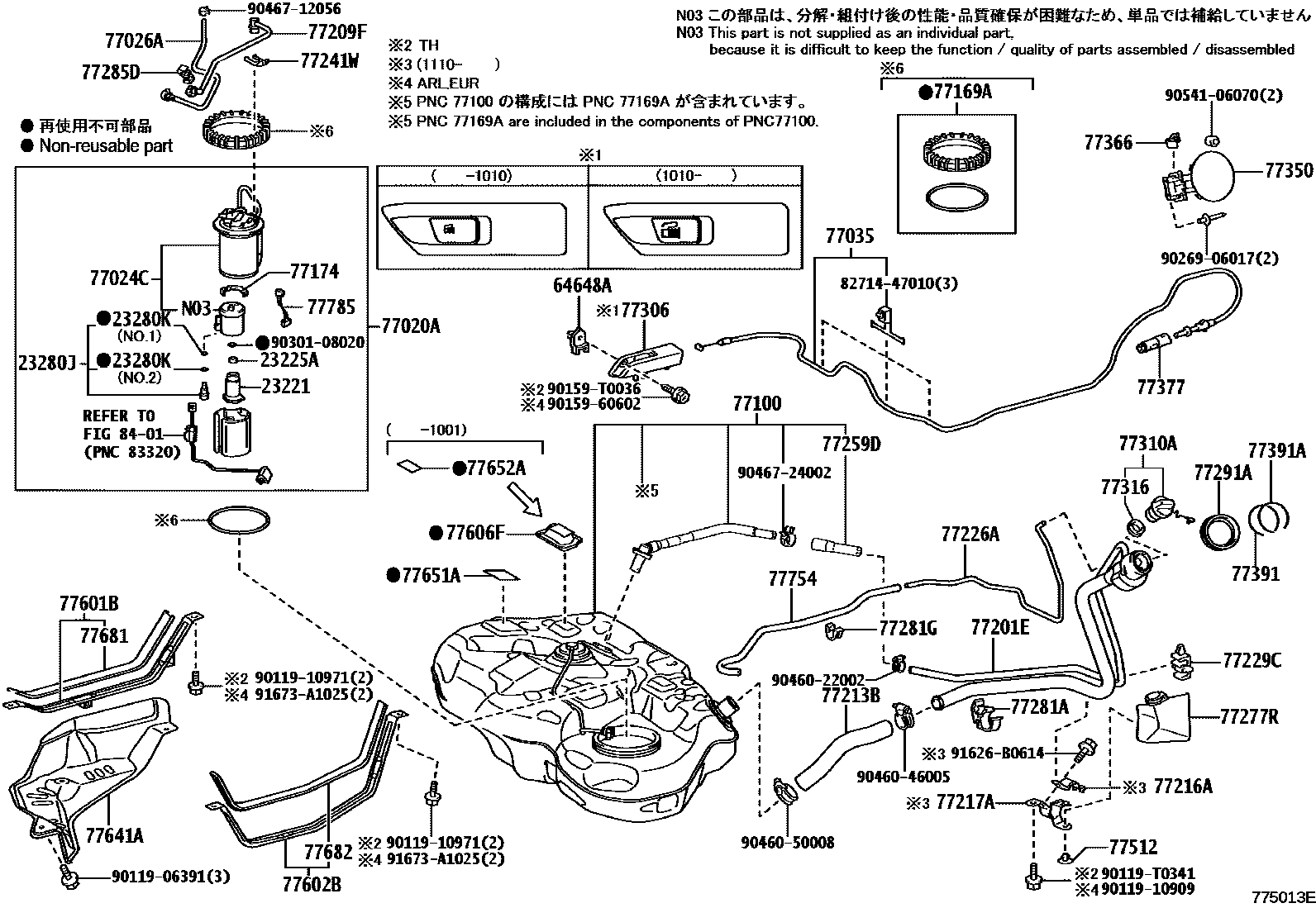

Parts diagram
23221PUMP, FUEL
main23220-21210i¥38,100200904-201201
sub23220-21211¥26,400
sub77785-12010¥870
sub77785-52101¥600
sub77785-52110¥540
main23220-21211i¥26,400201201-201204
23225ASPACER, FUEL PUMP
main23225-21020i¥120200904-201204
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i¥6,000200904-201204
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i¥140200904-201511
NO.1
main90301-15024i¥140200904-201511
NO.2
64648AGROMMET, LUGGAGE DOOR LOCK OPENER
main64648-0D020i201304
main64648-12020i¥210200904-201303
77020ATUBE ASSY, FUEL SUCTION W/PUMP & GAGE
main77020-47070i¥73,200200904-201310
main77020-47071i¥73,200201308-201311
sub77020-47070¥73,200
77024CPLATE SUB-ASSY, FUEL SUCTION W/FUEL FILTER
main77024-47090i¥13,300201502-201511
main77024-75010i¥16,000200904-201502
sub77024-47090¥13,300
77026ATUBE SUB-ASSY, FUEL EVAPORATION, NO.1
main77026-47020i¥770200904-201204
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-0Q010i201204
main77035-47050i¥1,590200904-201112
main77035-47060i¥1,940200904-201105
sub77035-47090¥1,940
main77035-47090i¥1,940201105-201204
77100TANK ASSY, FUEL
main77001-47120i¥40,400200904-201204
sub77001-76250¥30,000
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52030i¥220201012-201204
main77169-52040i¥1,470200904-201112
77174SUPPORT, FUEL SUCTION, NO.1
main77174-75010i¥410200904-201204
77201EPIPE SUB-ASSY, FUEL TANK FILLER
main77201-47110i¥11,500200904-201111
sub77201-47250¥11,300
sub77216-12190¥350
sub77217-47080¥630
main77201-47250i¥11,300201110-201204
77209FTUBE SUB-ASSY, FUEL TANK MAIN
main77209-47060i¥710200904-201204
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-47060i¥3,490200904-201101
sub77213-47100¥3,490
main77213-47100i¥3,490201101-201204
77216ASUPPORT, FUEL TANK FILLER PIPE, NO.1
main77216-12190i¥350201110-201204
77217ASUPPORT, FUEL TANK FILLER PIPE, NO.2
main77217-47080i¥630201110-201204
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47040i¥1,790200904-201204
77229CCLAMP, BREATHER TUBE
main77229-12070i¥520200904-201204
77241WCLIP, TUBE JOINT
main77241-33011i¥80201007-201204
main77241-60320i¥130200904-201006
77259DHOSE, FUEL, NO.1
main77259-76010i¥630200904-201511
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-12180i¥1,260200904-201204
77281ACLAMP, FUEL FILLER PIPE
main77281-47060i¥510200904-201204
77281GCLAMP, FUEL HOSE
main77281-47050i¥170200904-201204
77285DCLAMP, FUEL TUBE, NO.1
main77285-47040i¥270200904-201204
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47030i¥1,010200904-201204
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-52030i¥2,640200904-201010
main77306-52040i¥2,640200904-201010
main77306-52050i¥1,850201010-201204
main77306-52060i¥2,050201010-201112
77310ACAP ASSY, FUEL TANK
main77300-52030i¥1,560200904-201204
77316GASKET, FUEL TANK CAP
main77316-52040i¥230200904-201204
77350LID ASSY, FUEL FILLER OPENING
main77350-47030i¥4,040200904-201204
77366SPRING, FUEL FILLER OPENING LID HINGE
main77366-52010i¥60200904-201204
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-52020i¥360200904-200906
main77377-75010i¥200200907-201204
77391RING, FUEL INLET BOX
main77391-12020i¥180200904-201204
77391ARING, FUEL INLET BOX
main77391-44020i¥260200904-201204
77512BRACKET, FUEL TANK, REAR
main77512-35140i¥230200904-201204
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-47040i¥2,910200904-201107
sub77601-47090¥2,910
main77601-47090i¥2,910201107-201204
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-47040i¥2,910200904-201107
sub77602-47090¥2,910
main77602-47090i¥2,910201107-201204
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-12190i¥1,900201001-201204
77641APROTECTOR, FUEL TANK, NO.1
main77641-47020i¥3,300200904-201511
77651ACUSHION, FUEL TANK, NO.1
main77651-12070i¥230200904-201204
77652ACUSHION, FUEL TANK, NO.2
main77652-47010i¥200200904-201001
77681SEAT, FUEL TANK BAND, RH
main77681-47020i¥620200904-201204
77682SEAT, FUEL TANK BAND, LH
main77682-47020i¥620200904-201204
77754HOSE, CHARCOAL CANISTER OUTLET, NO.1
main77754-47030i¥1,580200904-201204
77785HARNESS, FUEL PUMP
main77785-12010i¥870201201-201204
main77785-12020i¥870200904-201201
8401
8271447010
main82714-47010¥480
9011906391
main90119-06391¥100
9011910909
main90119-10909¥100
9011910971
main90119-10971¥120
90119T0341
9015960602
main90159-60602¥60
90159T0036
9026906017
main90269-06017¥140
9030108020
main90301-08020¥250
9046022002
main90460-22002¥530
9046046005
main90460-46005¥190
9046050008
main90460-50008¥240
9046712056
main90467-12056¥70
9046724002
main90467-24002¥240
9054106070
main90541-06070¥100
91626B0614
main91626-B0614¥60
91673A1025
main91673-A1025¥140

63 parts on this diagram · 4 diagrams in section
