REAR DISC BRAKE CALIPER & DUST COVER

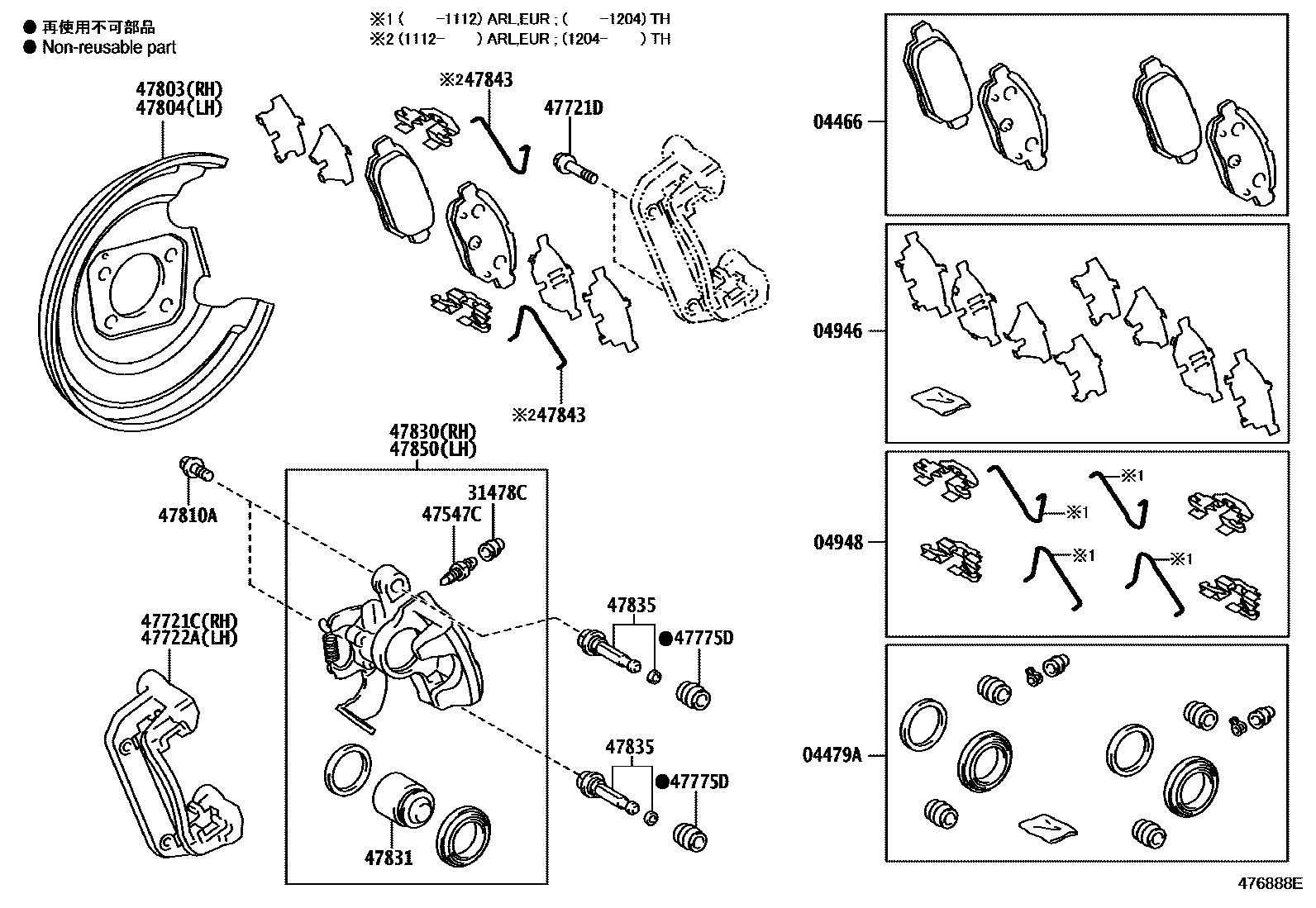

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-47020i200904-201009
MARK AK NS254
main04466-47030i201009-201105
MARK AK NS254
main04466-47060i201106-201111
MARK AK NS254
main04466-47061i201111-201207
MARK AK NS254
main04466-47080i201207-201303
MARK AK NS254
main04466-47100i201207
MARK AK NS254
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-12230i200904-201204
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-12090i200904-200911
main04946-47070i200911-201204
04948FITTING KIT, DISC BRAKE, REAR
main04948-12060i201112-201511
main04948-47010i200904-201204
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-52010i200904-201204
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47847-52050i200904-201204
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-12151i200904-201204
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90105-10404i200904-201204
*10-1.25PX24-21.5
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47821-12151i200904-201204
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-12150i200904-201204
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47881-12071i200904-201204
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47882-12071i200904-201204
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90015-AA102i200904-201204
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-12151i200904-201204
47831PISTON, REAR DISC BRAKE
main47831-52050i200904-201204
47835PIN, REAR DISC BRAKE PAD GUIDE
main47835-12150i200904-201204
47843CLIP, REAR DISC BRAKE PIN HOLD
main47843-47040i201112-201511
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-12151i200904-201204

18 parts on this diagram · 1 diagram in section
