E
EPC Data

BRAKE TUBE & CLAMP

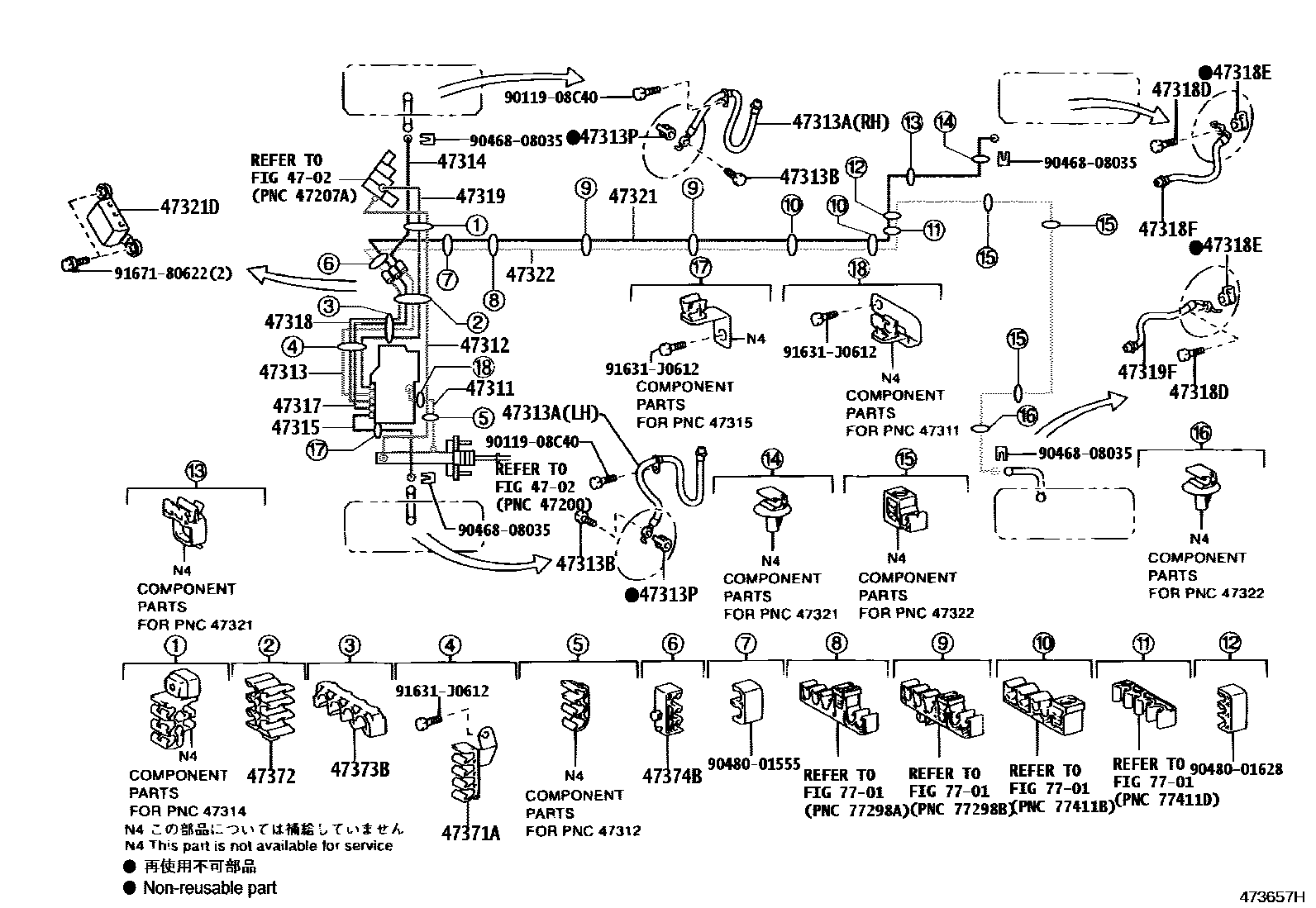

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-47040i¥1,300200308-200903
main47311-47050i¥550200308-200903
main47311-47060i¥1,300200308-200903
47312TUBE, FRONT BRAKE, NO.2
main47312-47030i¥750200308-200903
main47312-47040i¥1,460200308-200903
47313TUBE, FRONT BRAKE, NO.3
main47313-47040i¥940200308-200903
main47313-47050i¥940200308-200903
sub47313-47040¥940
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02D81i¥2,610200308-200702
RH
sub90947-02F17¥2,610
main90947-02D82i¥2,610200308-200702
LH
sub90947-02F18¥2,610
main90947-02F17i¥2,610200702-200903
RH
main90947-02F18i¥2,610200702-200903
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i¥220200308-200903
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020i¥280200308-200903
47314TUBE, FRONT BRAKE, NO.4
main47314-47040i¥1,300200308-200903
main47314-47050i¥1,300200308-200903
47315TUBE, FRONT BRAKE, NO.5
main47315-47040i¥940200308-200903
main47315-47050i¥940200308-200903
47317TUBE, FRONT BRAKE, NO.7
main47317-47030i¥750200308-200903
main47317-47040i¥750200308-200903
sub47317-47030¥750
47318TUBE, FRONT BRAKE, NO.8
main47318-47020i¥750200308-200903
main47318-47030i¥750200308-200903
sub47318-47020¥750
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i¥220200308-200903
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i¥280200308-200903
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02D80i¥1,490200308-200702
sub90947-02F16¥1,490
main90947-02F16i¥1,490200702-200903
47319TUBE, FRONT BRAKE, NO.9
main47319-47040i¥1,090200308-200903
main47319-47050i¥1,300200308-200903
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02D80i¥1,490200308-200702
sub90947-02F16¥1,490
main90947-02F16i¥1,490200702-200903
47321TUBE, REAR BRAKE, NO.1
main47320-47010i¥3,780200308-200511
sub47320-47011¥3,610
main47320-47011i¥3,610200511-200903
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10249i¥1,160200308-200903
47322TUBE, REAR BRAKE, NO.2
main47320-47020i¥4,910200308-200903
47371ACLAMP, BRAKE TUBE, NO.1
main47371-47030i¥700200308-200903
47372CLAMP, BRAKE TUBE, NO.2
main90949-01C51i¥330200308-200903
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01540i¥170200308-200903
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01C13i¥280200308-200903
7701
9011908C40
main90119-08C40¥80
9046808035
main90468-08035¥110
9048001555
main90480-01555¥210
9048001628
main90480-01628¥200
91631J0612
main91631-J0612¥110
9167180622
main91671-80622¥90

30 parts on this diagram · 5 diagrams in section
