FUEL TANK & TUBE

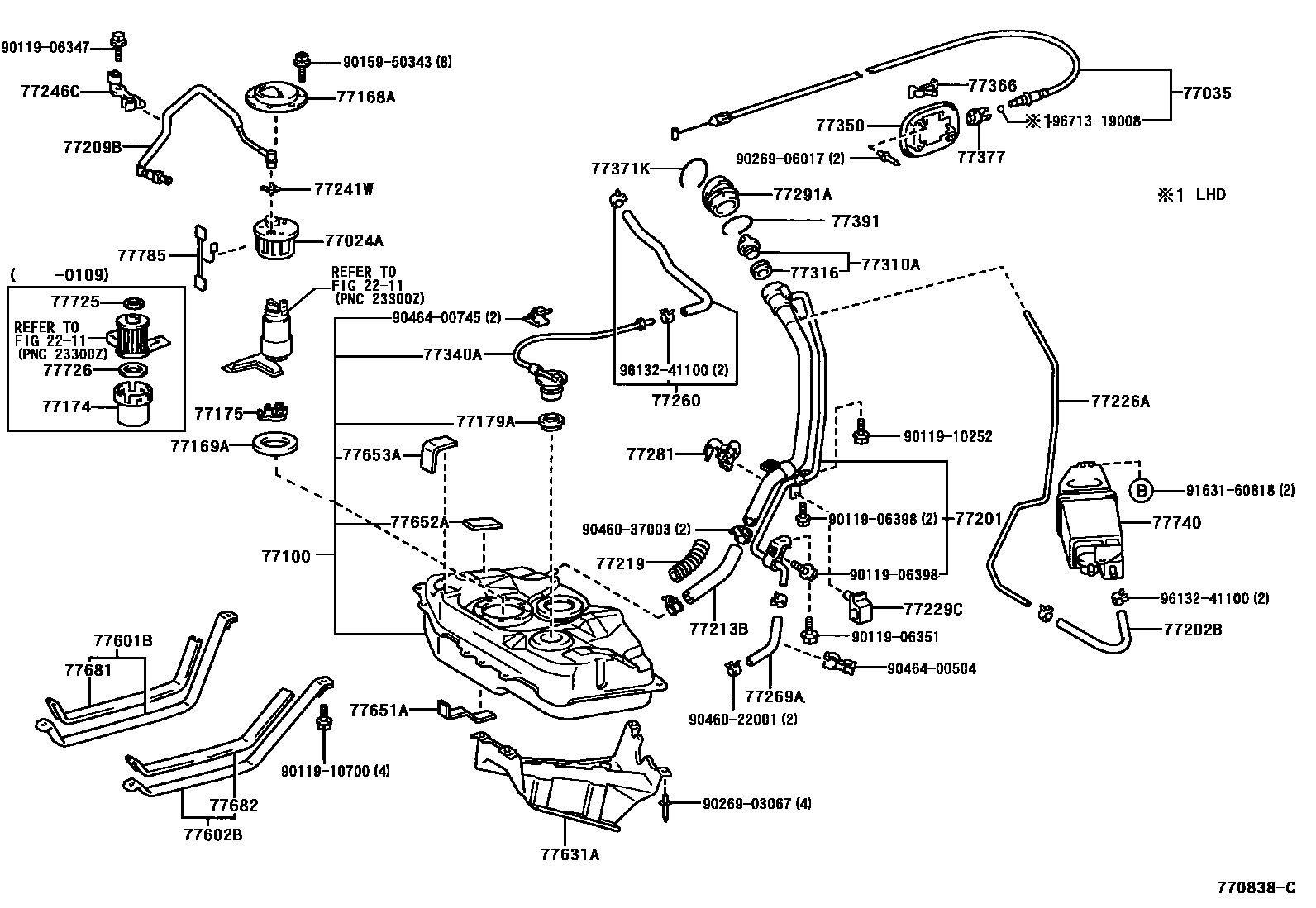

Parts diagram
2211
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-47010i¥4,730200005
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-47011i¥1,960200005
main77035-47020i¥1,760200005
77100TANK ASSY, FUEL
main77001-47020i¥41,800200108
sub77001-47060¥43,600
main77001-47060i¥43,600200005
77168APLATE, FUEL TANK VENT TUBE SET
main77168-12240i¥1,920200005-200107
sub77168-33050¥1,930
main77168-33050i¥1,930200107
77169AGASKET, FUEL SUCTION TUBE SET
main77169-33020i¥440200005
77174SUPPORT, FUEL SUCTION, NO.1
main77174-33010i¥3,240200005-200109
77175SUPPORT, FUEL SUCTION, NO.2
main77175-47010i¥1,070200005
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-33010i¥240200005
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-47040i¥9,400200005
main77201-47060i¥9,400200108
77202BHOSE, FUEL, NO.2 (FOR BREATHER TUBE)
main90445-12279i¥410200005
L=190
sub95326-07019¥390
77209BTUBE SUB-ASSY, FUEL PUMP
main77209-47010i¥2,120200005
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-47020i¥3,500200005
77219COVER, FUEL TANK FILLER PIPE
main77219-44010i¥580200005
77226ATUBE, FUEL TANK BREATHER, NO.6
main77226-47010i¥3,250200005
77229CCLAMP, BREATHER TUBE
main77229-47030i¥450200005
77241WCLIP, TUBE JOINT
main77241-33011i¥80200005
77246CSUPPORT, FUEL MAIN TUBE
main77246-47020i¥910200005
77260HOSE ASSY, FUEL MAIN
main77260-47020i¥2,530200005
77269AHOSE, FUEL TANK BREATHER
main77269-47010i¥550200005
77281BRACKET, FUEL MAIN TUBE, NO.1
main77281-47010i¥610200005
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-47010i¥2,220200005
77310ACAP ASSY, FUEL TANK
main77300-52010i¥2,320200005
main77310-48010i¥2,800200108
77316GASKET, FUEL TANK CAP
main77316-16010i¥660200005
77340AVALVE ASSY, FUEL CUT OFF W/TUBE
main77340-47010i¥3,640200005
77350LID ASSY, FUEL FILLER OPENING
main77350-47010i¥3,590200005
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-22020i¥430200005-200111
main77360-33020i¥430200111
77371KBRACKET, FUEL FILLER OPENING LID LOCK
main77371-47010i¥320200005
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-12050i¥300200005
77391RING, FUEL INLET BOX
main77391-12020i¥180200005
77601BBAND SUB-ASSY, FUEL TANK, NO.1 RH
main77601-47010i¥2,030200005
77602BBAND SUB-ASSY, FUEL TANK, NO.1 LH
main77602-47010i¥2,030200005
77631APROTECTOR, FUEL TANK, LOWER CENTER
main77631-47010i¥5,800200005
77651ACUSHION, FUEL TANK, NO.1
main77651-47010i¥580200005
77652ACUSHION, FUEL TANK, NO.2
main77652-12100i¥590200005
77653ACUSHION, FUEL TANK, NO.3
main77653-47011i¥680200005
77681SEAT, FUEL TANK BAND, RH
main77681-32060i¥1,900200005
77682SEAT, FUEL TANK BAND, LH
main77681-32060i¥1,900200005
77725CUSHION, FUEL FILTER, NO.1
main77725-33010i¥180200005-200109
77726CUSHION, FUEL FILTER, NO.2
main77726-33010i¥340200005-200109
77740CANISTER ASSY, CHARCOAL
main77740-47020i¥13,300200005-200011
sub77740-47021¥13,300
main77740-47021i¥13,300200011
77785HARNESS, FUEL PUMP
main77785-33010i¥460200005-200109
main77785-52020i¥460200109
9011906347
main90119-06347¥80
9011906351
main90119-06351¥100
9011906398
main90119-06398¥70
9011910252
main90119-10252¥220
9011910700
main90119-10700¥190
9015950343
main90159-50343¥60
9026903067
main90269-03067¥60
9026906017
main90269-06017¥140
9046022001
main90460-22001¥240
9046037003
main90460-37003¥190
9046400504
main90464-00504¥220
9046400745
main90464-00745¥200
9163160818
main91631-60818¥130
9613241100
main96132-41100¥160
9671319008
main96713-19008¥210

57 parts on this diagram · 3 diagrams in section
