REAR BUMPER & BUMPER STAY

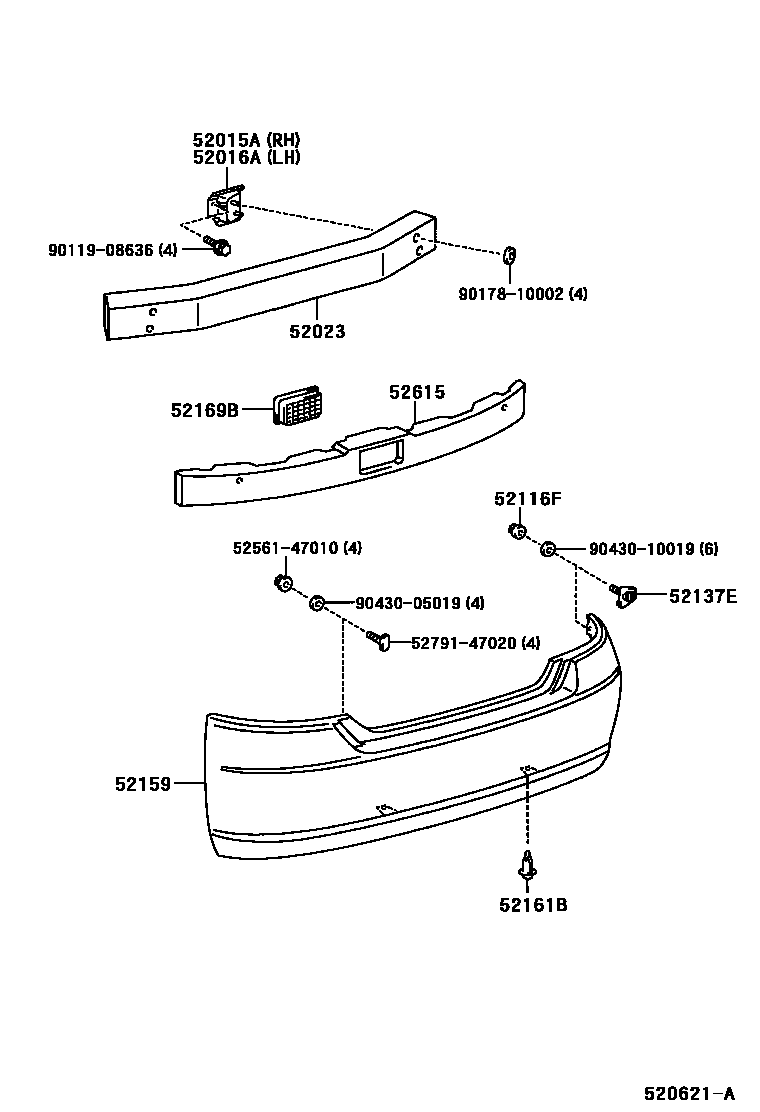

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52181-47020i¥2,680200005
52016AARM SUB-ASSY, REAR BUMPER, LH
main52182-47010i¥2,680200005
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52171-47010i¥39,800200005
52116FRETAINER, REAR BUMPER
main52116-12310i¥450200005
52137EPLATE, REAR BUMPER BRACKET, NO.1
main52137-12090i¥330200005
52159COVER, REAR BUMPER
main52159-47900i¥27,200200005
52161BPIECE, REAR BUMPER
main52161-16010i¥120200005
sub52161-0K040¥120
52169BBRACKET, REAR BUMPER, CENTER
main52169-02010i200005
52615ABSORBER, REAR BUMPER ENERGY
main52615-47010i¥8,600200005
5256147010RETAINER, REAR BUMPER, UPPER CENTER
main52561-47010¥410
5279147020BOLT, BUMPER MOULDING SET, NO.1
main52791-47020¥160
9011908636
main90119-08636¥90
9017810002
main90178-10002¥110
9043005019
main90430-05019¥110
9043010019
main90430-10019¥80

15 parts on this diagram · 1 diagram in section
