REAR DOOR LOCK & HANDLE

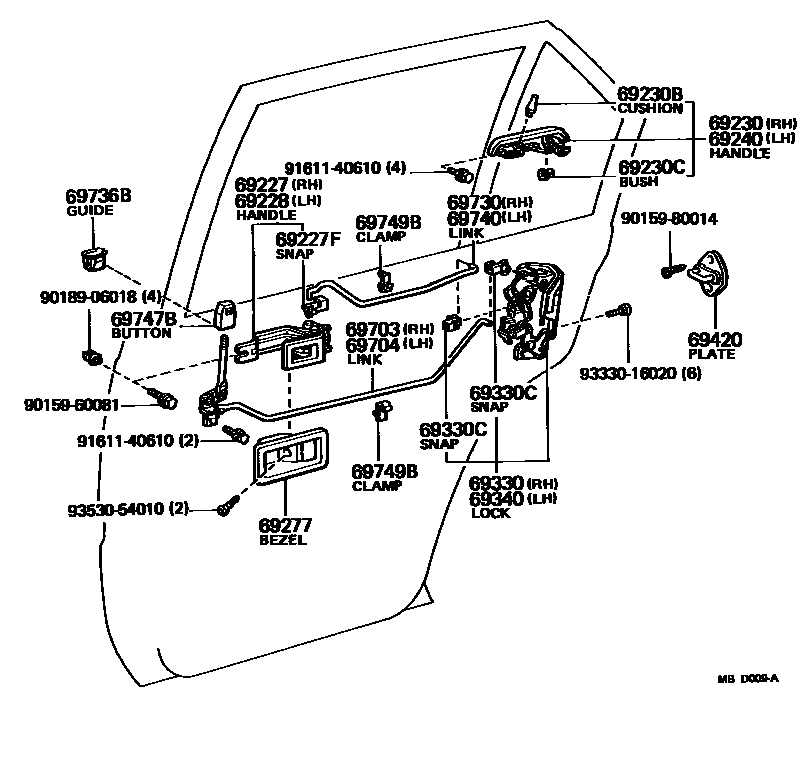

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69205-14040-01i198108-198305
BLACK,BLACK,TRIM2#
main69205-14040-04i198108-198305
BLUE,BLUE,TRIM8#
main69205-14040-06i198108-198305
DARK BROWN,BROWN,TRIM4#
main69205-14041-01i198305-198309
BLACK,BLACK,TRIM2#
main69205-14041-04i198305-198309
BLUE,BLUE,TRIM8#
main69205-14041-06i198305-198309
DARK BROWN,BROWN,TRIM4#
69227FSNAP(FOR REAR DOOR INSIDE HANDLE)
main69759-14050i198108-198305
RH
main69759-20060i198305-198309
RH
main69759-20070i198305-198309
LH
main69759-24070i198108-198305
LH
69228HANDLE, REAR DOOR INSIDE, LH
main69206-14040-01i198108-198305
BLACK,BLACK,TRIM2#
main69206-14040-04i198108-198305
BLUE,BLUE,TRIM8#
main69206-14040-06i198108-198305
DARK BROWN,BROWN,TRIM4#
main69206-14041-01i198305-198309
BLACK,BLACK,TRIM2#
main69206-14041-04i198305-198309
BLUE,BLUE,TRIM8#
main69206-14041-06i198305-198309
DARK BROWN,BROWN,TRIM4#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-14030i198108-198309
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-03021i198108-198309
69230CBUSH(FOR REAR DOOR OUTSIDE HANDLE)
main90386-06030i198108-198309
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-14030i198108-198309
69277BEZEL, REAR DOOR INSIDE HANDLE
main69277-16040-01i198108-198309
BLACK,BLACK,TRIM2#
main69277-16040-06i198108-198309
DARK BROWN,BROWN,TRIM4#
main69277-16040-14i198108-198309
BLUE,BLUE,TRIM8#
69330LOCK ASSY, REAR DOOR, RH
main69330-14050i198108-198305
main69330-14051i198305-198309
69330CSNAP(FOR REAR DOOR LOCK)
main69759-20040i198305-198309
RH,OPEN LINK;LH,LOCKING LINK
main69759-20050i198305-198309
RH,LOCKING LINK;LH,OPEN LINK
main69759-24050i198108-198305
RH,OPEN LINK;LH,LOCKING LINK
main69759-24060i198108-198305
RH,LOCKING LINK;LH,OPEN LINK
69340LOCK ASSY, REAR DOOR, LH
main69340-14050i198108-198305
main69340-14051i198305-198309
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-12050i198305-198309
main69410-14040i198108-198305
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69770-14020i198108-198305
main69770-14021i198305-198309
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69780-14020i198108-198305
main69780-14021i198305-198309
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69713-14020i198108-198305
main69713-14021i198305-198309
69736BGUIDE, REAR DOOR LOCK LINK
main69736-22021i198108-198309
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69714-14020i198108-198305
main69714-14021i198305-198309
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69741-20020-01i198108-198202
BLACK,BLACK,TRIM2#
main69741-20020-14i198108-198202
BLUE,BLUE,TRIM8#
main69741-20020-16i198108-198202
DARK BROWN,BROWN,TRIM4#
main69741-32010-01i198202-198309
BLACK,BLACK,TRIM2#
main69741-32010-04i198202-198309
BLUE,BLUE,TRIM8#
main69741-32010-16i198202-198309
DARK BROWN,BROWN,TRIM4#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12010i198108-198207
main69749-20010i198305-198309
main69749-30020i198207-198305
9015960081
9015980014
9018906018
9161140610
9333016020
9353054010

25 parts on this diagram · 1 diagram in section
